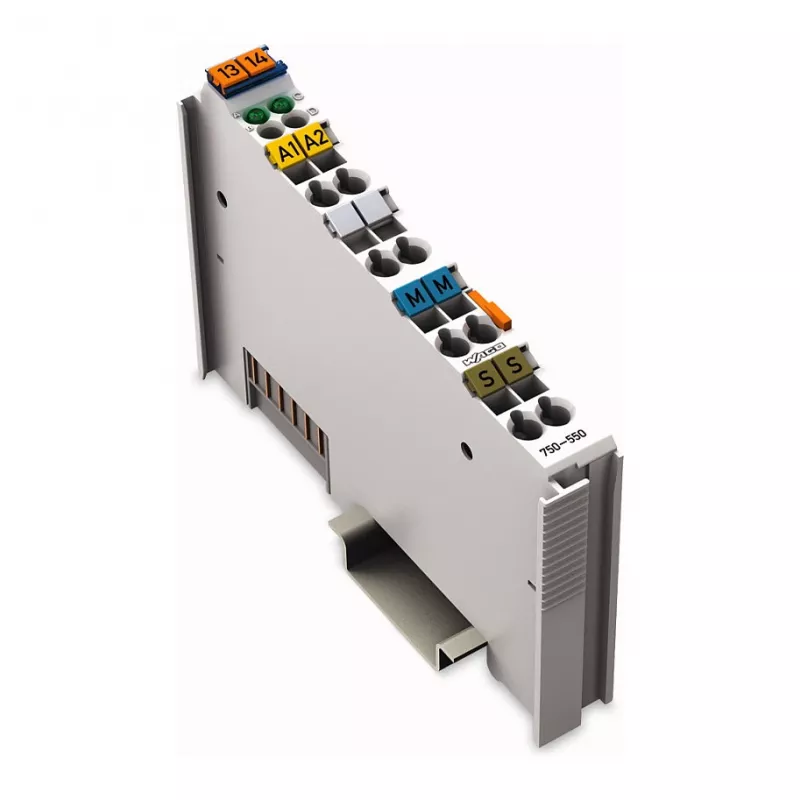

WAGO 750-550 2-Kanal-Analogausgangsmodul 0-10V, Hellgrau

Liefern Sie präzise analoge Spannungssignale in der industriellen Automatisierung mit dem WAGO 750-550, einem 2-Kanal-Analogausgangsmodul für 0–10-V-Steuerungsaufgaben. Seine 12-Bit-Auflösung und Genauigkeit von ±0,2 % gewährleisten zuverlässige Signalintegrität für Aktuatoren, Ventile und Antriebe.

Überblick

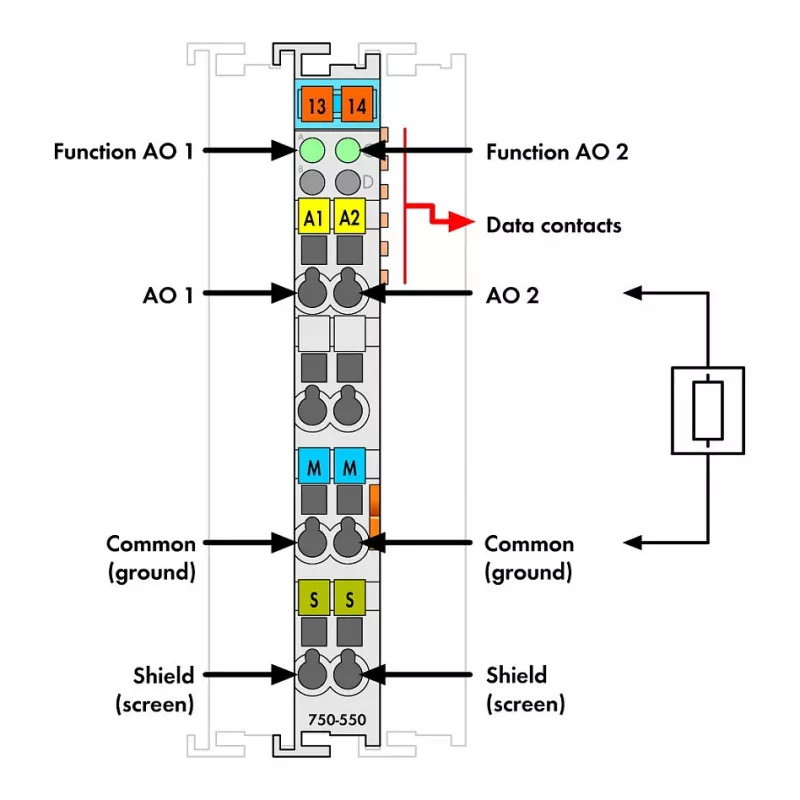

Als Teil des WAGO-I/O-SYSTEM 750 bietet dieses Modul zwei galvanisch getrennte Analogausgänge mit Kurzschluss- und Überlastschutz pro Kanal. Die CAGE-CLAMP®-Anschlusstechnik ermöglicht werkzeugloses Verdrahten von massiven oder feindrähtigen Leitern von 0,08 bis 2,5 mm², reduziert die Installationszeit und gewährleistet vibrationssichere Verbindungen.

Das zeichnet es aus

• Zwei unabhängige 0–10-V-Ausgangskanäle mit 12-Bit-Auflösung
• 500-V-System-/Feldtrennung für sicheren Betrieb in Umgebungen mit gemischten Spannungen
• Kurzschluss- und Überlastschutz auf jedem Kanal
• Werkzeuglose CAGE-CLAMP®-Klemmen akzeptieren Leiter von 0,08–2,5 mm²
• Kompakte 9-mm-Breite spart Platz auf der Hutschiene

Technische Details

• Ausgangssignal: Spannung, 0–10 V DC
• Auflösung: 12 Bit
• Genauigkeit: < ±0,2 % vom Messbereich (typisch)
• Isolation: 500 V System/Feld
• Anschlusstechnik: CAGE CLAMP®
• Leiterquerschnitt: 0,08–2,5 mm²

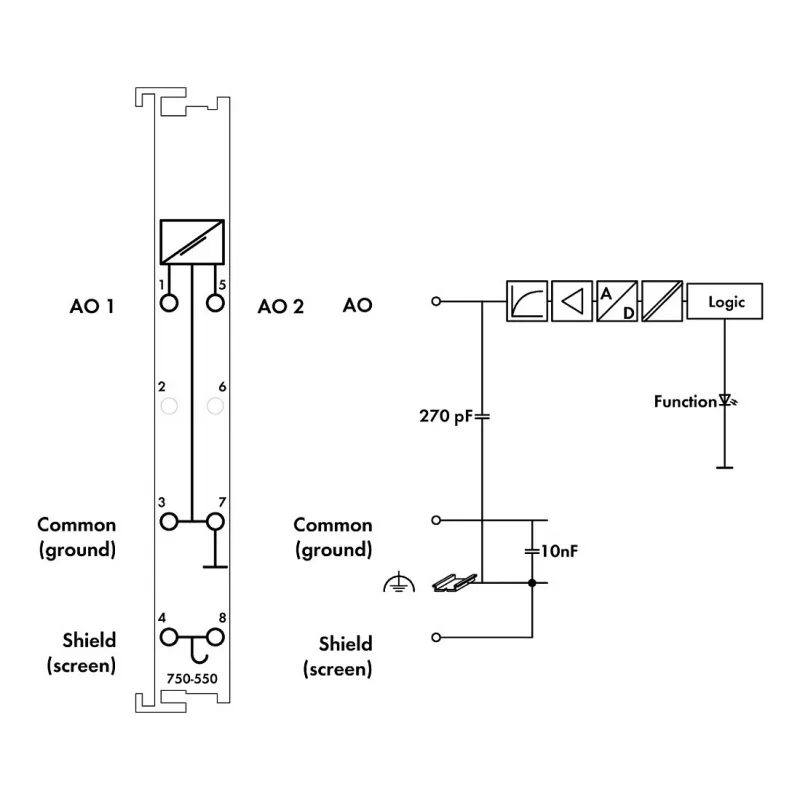

• Verdrahtungsart: 4-Leiter
• Systemversorgung: 24 VDC über Systembus
• Interner Stromverbrauch: 30 mA
• Feldversorgung Stromverbrauch: max. 100 mA pro Kanal
• Datenbreite: 2 x 16-Bit-Daten (Ausgang)
• Betriebstemperatur: 0 bis +55 °C
• Montage: DIN-35-Schiene
• Gehäusefarbe: Hellgrau

Unser Fazit

Der WAGO 750-550 ist eine zuverlässige Wahl für verteilte Analogausgangsanforderungen, die hohe Genauigkeit, robusten Schutz und platzsparendes Design in einem einzigen Modul vereint.
