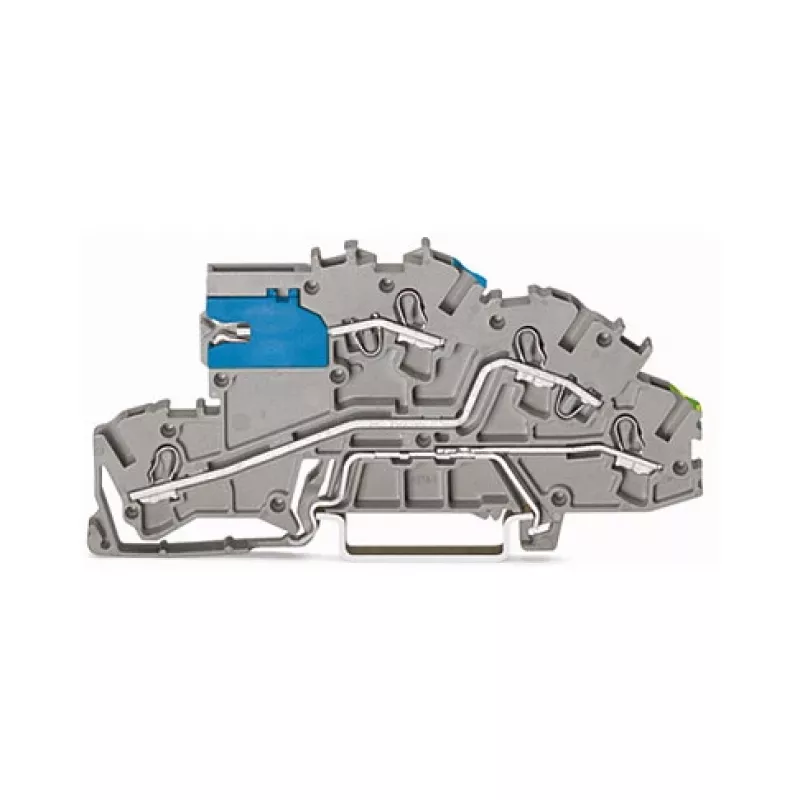

WAGO 2003-7641 TOPJOB® S 3-Leiter-Durchgangsklemme, 2,5 mm², 400 V, grau

Die WAGO 2003-7641 ist eine hochwertige Durchgangsklemme der Serie TOPJOB® S, die für zuverlässige und wartungsfreie elektrische Verbindungen in Industrie- und Gebäudeinstallationen entwickelt wurde. Mit der Push-in CAGE CLAMP®-Technologie ermöglicht sie eine schnelle und werkzeuglose Verdrahtung von massiven und feindrähtigen Leitern. Diese 3-Leiter-1-Potential-Klemme ist für 400 V und 24 A ausgelegt und eignet sich für ein breites Anwendungsspektrum.

Vorteile

Die Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht das direkte Einstecken massiver Leiter (0,25–4 mm²) ohne Werkzeug und spart Installationszeit. Das kompakte Design (5,2 mm Breite) spart Platz auf der DIN-35-Schiene. Das graue Polyamidgehäuse mit der Brennbarkeitsklasse V0 gewährleistet hohe Sicherheit und Langlebigkeit. Der Betriebstemperaturbereich von -35 °C bis +85 °C macht sie für anspruchsvolle Umgebungen geeignet.

Geeignet für

• Industrielle Schaltschränke
• Gebäudeautomationssysteme
• Verteiler
• Beleuchtungs- und Stromkreise
• Alle Anwendungen, die eine zuverlässige, werkzeuglose Verdrahtung erfordern

Wichtige technische Daten

• Serie: TOPJOB® S
• Anzahl der Leiter: 3
• Anzahl der Potentiale: 1
• Anschlusstechnik: Push-in CAGE CLAMP®
• Nennquerschnitt: 2,5 mm²
• Bemessungsspannung (EN): 400 V
• Bemessungsstoßspannung: 6 kV
• Bemessungsstrom (EN): 24 A
• Massivleiterquerschnitt: 0,25–4 mm² (22–12 AWG)
• Feindrähtiger Leiterquerschnitt: 0,25–4 mm² (22–12 AWG)
• Feindrähtig mit Aderendhülse: 0,25–2,5 mm² (22–14 AWG)
• Abisolierlänge: 10–12 mm
• Montageart: DIN-35-Schiene
• Farbe: Grau
• Isolierstoff: Polyamid (PA)
• Brennbarkeitsklasse (UL94): V0
• Verschmutzungsgrad: 3
• Betriebstemperatur: -35 °C bis +85 °C

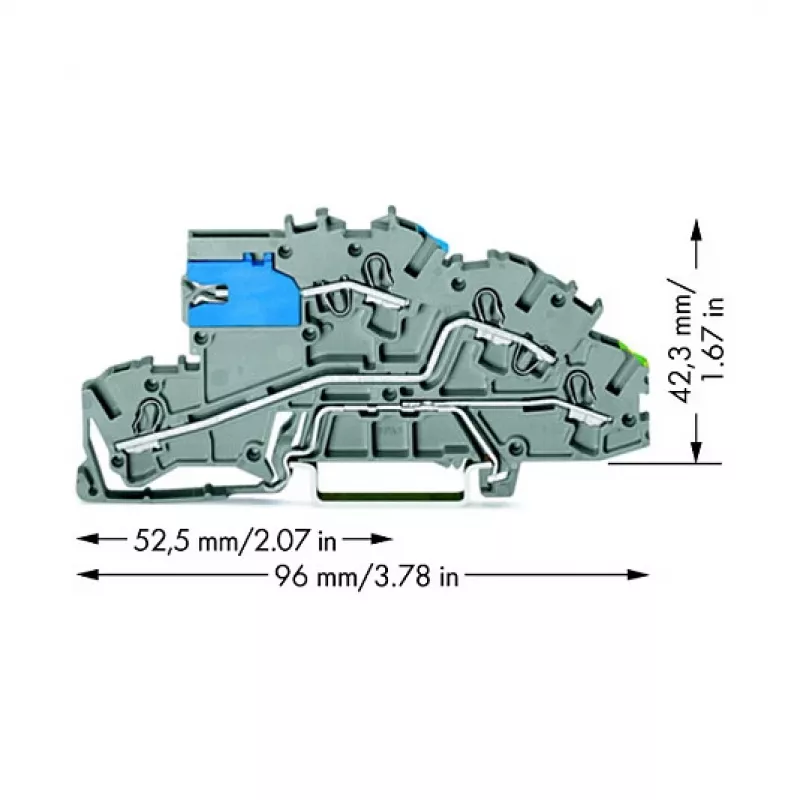

• Höhe ab DIN-Schienenoberkante: 32,3 mm
• Breite: 5,2 mm
• Tiefe: 96 mm
• Höhe: 42,3 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO-Beschriftungsstreifen und Zubehör. Achten Sie auf die richtige Abisolierlänge (10–12 mm) für eine sichere Verbindung. Diese Klemme ist kompatibel mit Standard-DIN-35-Schienen.
