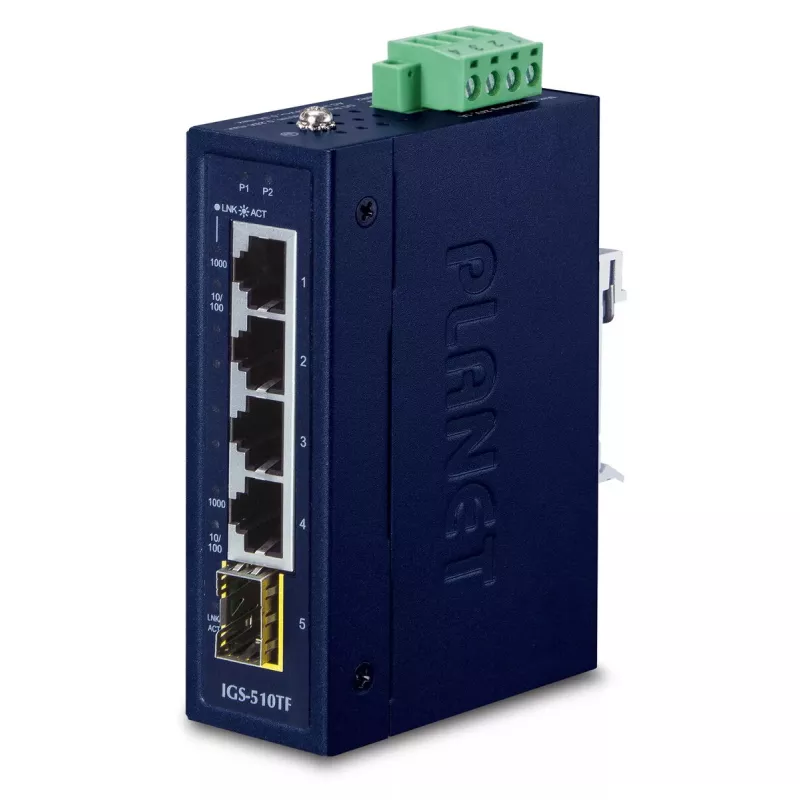

Unmanaged Gigabit Ethernet Switch PLANET IGS-510TF — 4 x 10/100/1000 Mbps, 10 Gbit/s Switching, 9–48V DC, wandmontierbar

Der PLANET IGS-510TF ist ein unmanaged Gigabit-Ethernet-Switch, der für kompakte, zuverlässige Netzwerkerweiterung konzipiert ist. Er bietet vier RJ-45 10/100/1000 Mbps Ports und einen SFP-Steckplatz, der 100BASE-FX/1000BASE-X Module unterstützt. Untergebracht in einem IP30-geschützten kompakten Metallgehäuse liefert der Switch eine Switching-Kapazität von 10 Gbit/s, eine MAC-Adresstabelle mit 4000 Einträgen und unterstützt Standards wie IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad und 802.3az (Energy Efficient Ethernet). Das Gerät akzeptiert eine Weitbereichs-Stromversorgung (9–48 V DC oder 24 V AC), unterstützt Wand- oder DIN-Schienen-Montage und arbeitet in einem weiten Temperaturbereich, wodurch es sich für kleine Büros, Filialen, industrielle oder Außeninstallationen in Schutzgehäusen eignet, die langstreckige Glasfaserverbindungen über SFP-Transceiver benötigen.

Vorteile

Der IGS-510TF kombiniert eine kleine Stellfläche mit industrieller Robustheit und ermöglicht den Einsatz in beengten oder rauen Umgebungen. Sein SFP-Steckplatz erweitert die Netzwerkreichweite über die 100-m-Kupfergrenze hinaus, während zwei Weitbereichs-Stromversorgungseingänge Redundanz für höhere Verfügbarkeit bieten. Energiesparfunktionen und automatische linkabhängige Leistungsreduzierung senken den Stromverbrauch bei geringer Aktivität. Eingebaute ESD- und Überspannungsfestigkeit erhöhen die Systemstabilität und schützen die Netzwerkausrüstung.

Geeignet für

• Kleine Büros und Filialvernetzung, wo kompakte Switches benötigt werden
• Industriestandorte, Fabrikhallen und Verkehrsschränke mit rauen Umgebungsbedingungen
• Installationen, die Glasfaser-Uplinks oder Langstreckenverbindungen mit SFP-Modulen erfordern
• Außen-WLAN-Access-Points und IP-Kamera-Backhaul bei Montage in Gehäusen
• Netzwerksegmente, die redundante Stromversorgung für höhere Betriebszeit benötigen

Wichtige Spezifikationen

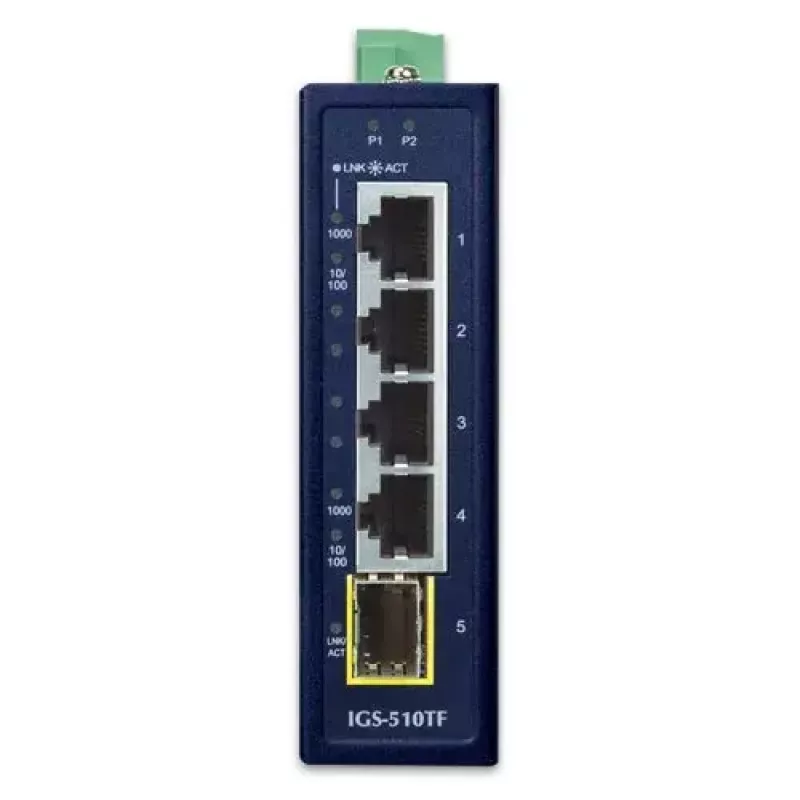

• Ports: 4 x 10/100/1000 Mbps RJ-45 (Auto MDI/MDI-X), 1 x SFP-Steckplatz (100/1000 Mbps)
• Switching-Kapazität: 10 Gbit/s
• MAC-Adresstabelle: 4000 Einträge
• Standards: IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad, 802.3az (EEE)

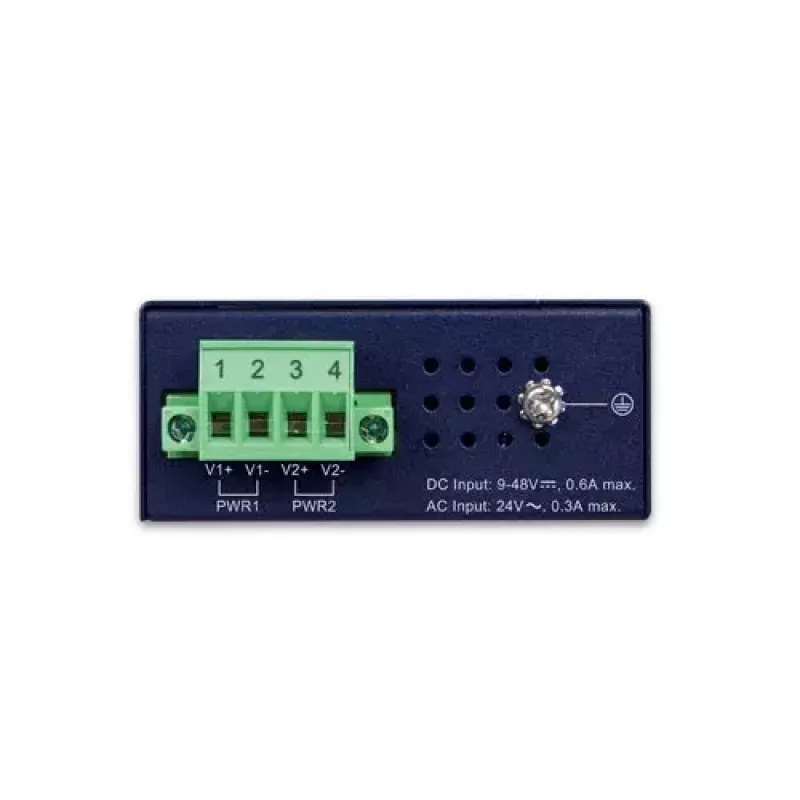

• Stromversorgung: Weitbereich 9–48 V DC oder 24 V AC; duale Stromversorgung für Redundanz
• Betriebstemperaturbereich: -40 bis 75 °C
• Schutz: ESD Kontakt ±6 kV, Luft ±8 kV; Überspannungsfestigkeit ±6 kV
• Montage: wandmontierbar und DIN-Schienen-kompatibel
• GehäVerwendung: IP30-geschütztes kompaktes Metallgehäuse

Verwendung

Installieren Sie den IGS-510TF in einem geeigneten Gehäuse oder montieren Sie ihn an einer Wand oder DIN-Schiene an einem Ort mit Zugang zu den erforderlichen Stromquellen und Netzwerkkabeln. Schließen Sie Kupfer-Ethernet-Geräte an die RJ-45-Ports an; stecken Sie ein geeignetes SFP-Modul in den SFP-Steckplatz für Glasfaserverbindungen, wo größere Reichweiten benötigt werden. Versorgen Sie das Gerät über einen oder beide unterstützten Eingänge (9–48 V DC oder 24 V AC) mit Strom; das Gerät schaltet bei Ausfall der primären Stromversorgung automatisch auf den Backup-Eingang um. Für den grundlegenden Betrieb ist keine Konfiguration erforderlich, da der Switch unmanaged ist; schließen Sie Geräte an, und der Switch leitet den Datenverkehr gemäß dem Standard-Ethernet-Switching-Verhalten weiter.

Empfehlungen

Verwenden Sie SFP-Transceiver, die mit dem benötigten Fasertyp und der Entfernung kompatibel sind, wenn Sie Verbindungen über die Kupfergrenzen hinaus erweitern, und überprüfen Sie die Link-Geschwindigkeits-/Duplex-Einstellungen an den angeschlossenen Geräten, falls Interoperabilitätsprobleme auftreten. Montieren Sie den Switch bei Installationen in elektrisch störenden oder außennahen Umgebungen in einem geeigneten Schutzgehäuse und sorgen Sie für eine ordnungsgemäße Erdung. Um die Betriebszeit zu maximieren, verbinden Sie nach Möglichkeit beide Stromversorgungseingänge mit unabhängigen Quellen und überwachen Sie den Kabelzustand, um von den Energiesparfunktionen zu profitieren.
