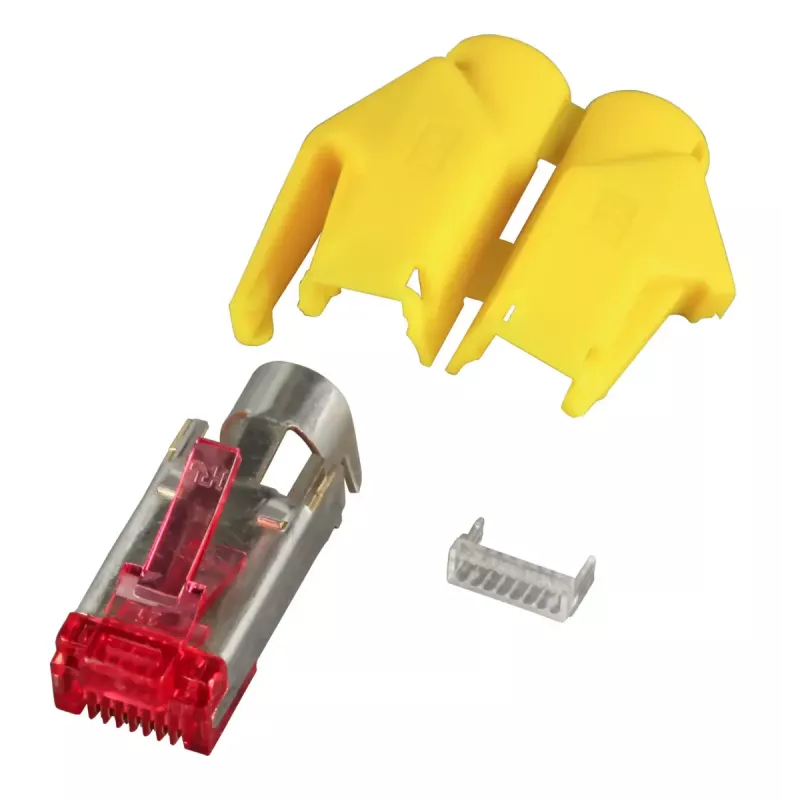

RJ-45-Steckverbinder Hirose H7641.5-100, gelb/rot, 100 Stk.

Hirose H7641.5-100 ist eine Packung mit 100 RJ-45-Steckverbindern in Gelb und Rot, die für den Abschluss von Ethernet- und Netzwerkkabeln entwickelt wurden. Diese Steckverbinder sind für den Einsatz bei Netzwerkmontage- und Verkabelungsarbeiten gedacht, bei denen eine kompakte, farbcodierte Lösung benötigt wird, um Patchkabel und strukturierte Verkabelungen zu erstellen oder zu reparieren. Das Design unterstützt eine standardmäßige RJ-45-Schnittstelle und ist für typische Kupfer-Twisted-Pair-Datenkabel geeignet.

Vorteile

Die Steckverbinder sind in zwei kontrastierenden Farben erhältlich, um die Identifizierung und Organisation mehrerer Kabel bei Installation und Wartung zu vereinfachen. Geliefert in einer Großpackung mit 100 Stück, bieten sie eine kostengünstige Option für größere Verkabelungsarbeiten. Das männliche RJ-45-Format bietet Kompatibilität mit gängigen Netzwerkbuchsen und Patchpanels und ermöglicht einen einfachen Abschluss und schnellen Austausch beschädigter Stecker. Die Konstruktion ist auf den praktischen Einsatz in Feld- oder Werkstattumgebungen ausgerichtet, in denen wiederholte Terminierungen und sichtbare Farbmarkierungen nützlich sind.

Geeignet für

• Erstellen und Reparieren von Ethernet-Patchkabeln
• Installation und Prüfung strukturierter Verkabelungen
• Farbcodiertes Netzwerkkabelmanagement
• Werkstätten, Außendienst und Großkabelkonfektionierung

Technische Daten

• Steckverbindertyp: RJ-45-Stecker, kompatibel mit Standard-8P8C-Buchsen
• Packungsmenge: 100 Stück
• Farben: Gelb und Rot (farbcodierte Ausführungen)
• Vorgesehener Kabeltyp: Kupfer-Twisted-Pair-Ethernet-Kabel (typisch UTP/STP)
• Anwendung: Abschluss von Patchkabeln und strukturierten Verkabelungen

Anwendung

Entfernen Sie den Außenmantel des Ethernet-Kabels, um die verdrillten Paare freizulegen, entdrillen und richten Sie die Drähte gemäß dem gewählten Verdrahtungsstandard (TIA/EIA 568A oder 568B) aus. Führen Sie die Drähte vollständig in den RJ-45-Stecker ein, sodass jeder Leiter in seinem entsprechenden Kontaktschlitz sitzt. Verwenden Sie ein geeignetes Crimpwerkzeug, um den Stecker auf das Kabel zu pressen und eine sichere mechanische und elektrische Verbindung zu gewährleisten. Überprüfen Sie nach dem Crimpen die Verbindung visuell und testen Sie Durchgang und Signalintegrität mit einem Kabeltester.

Empfehlungen

Für zuverlässige Ergebnisse verwenden Sie die Steckverbinder zusammen mit einem kompatiblen Crimpwerkzeug und überprüfen Sie die Reihenfolge der Kabelpaare vor dem Crimpen. Wählen Sie die Farbcodierung passend zum Kabelmanagementschema Ihres Standorts und führen Sie nach dem Abschluss Durchgangs- und Leistungstests durch, um die korrekte Montage zu bestätigen.
