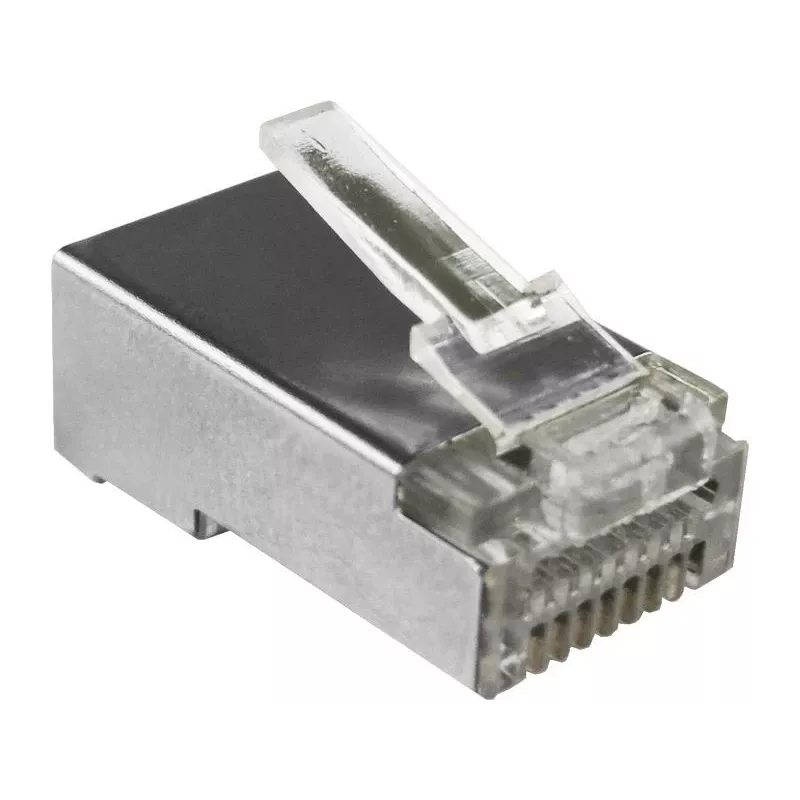

RJ45 STP Cat.5e Durchgangsstecker Alantec WT116 100er-Pack, geschirmter Steckverbinder für 8P8C-Kabel

Alantec WT116 sind geschirmte RJ45 Cat.5e Durchgangsstecker, geliefert im 100er-Pack. Diese für 8P8C-Ethernetkabel entwickelten Steckverbinder ermöglichen zuverlässige physische Verbindungen für Cat5e-Netzwerke, während die Metallabschirmung elektromagnetische Störungen (EMI) reduziert. Das Pack bietet einen gleichbleibenden Vorrat an geschirmten Steckverbindern, die sich zur Herstellung oder Reparatur geschirmter Patchkabel sowie für Feldabschlüsse eignen, bei denen eine geerdete Abschirmung erforderlich ist.

Vorteile

Das Metallgehäuse bietet eine effektive Abschirmung gegen EMI und verbessert die Signalintegrität in Umgebungen mit elektrischem Rauschen. Die Durchgangsverdrahtung gewährleistet Standard-Pinbelegungen für Cat5e-Netzwerke. Die Steckverbinder sind mit Litzen- und Massivleitern von 8P8C-Kabeln kompatibel und werden im praktischen 100er-Großpack für wiederholte Installationen geliefert. Ihre Konstruktion ist zum Crimpen mit Standard-RJ45-Crimpwerkzeugen geeignet, die für geschirmte Stecker ausgelegt sind.

Geeignet für

• Herstellung und Konfektionierung geschirmter Cat5e-Patchkabel
• Vor-Ort-Abschluss geschirmter Ethernetkabel in kommerziellen und industriellen Installationen
• Netzwerkwartung und Reparaturarbeiten, die geschirmte Steckverbinder erfordern
• Standorte mit hoher EMI, an denen geschirmte Verbindungen bevorzugt werden

Wichtige Spezifikationen

• Steckverbindertyp: RJ45 (8P8C) Durchgangsstecker
• Kabelkategorie: Cat5e
• Abschirmung: Metallabschirmung (STP) zur Reduzierung elektromagnetischer Störungen
• Leiterkompatibilität: Litzen- und Massivleiter
• Packungsmenge: 100 Stück
• Abschlussmethode: Crimp-kompatibel mit Werkzeugen für geschirmte RJ45-Stecker

Verwendung

Bereiten Sie das geschirmte Cat5e-Kabel vor, indem Sie den Außenmantel entfernen und den Erdungsdraht oder Folienschirm gemäß dem Steckerdesign zurückfalten. Führen Sie die Leiter in den Stecker ein, beachten Sie die Durchgangs-Cat5e-Pinbelegung und stellen Sie vor dem Crimpen die korrekte Ausrichtung sicher. Verwenden Sie ein kompatibles Crimpwerkzeug für geschirmte RJ45-Stecker, um die Kontakte und das Metallgehäuse zu befestigen. Stellen Sie sicher, dass die Abschirmung den Steckverbinderkörper für eine ordnungsgemäße Erdung berührt. Testen Sie nach dem Abschluss Durchgang und Signalintegrität mit einem Kabeltester.

Empfehlungen

Verwenden Sie diese geschirmten RJ45-Stecker in Installationen, bei denen die Kabelabschirmung durchgängig und ordnungsgemäß geerdet sein muss. Wählen Sie ein Crimpwerkzeug, das für geschirmte Steckverbinder ausgelegt ist, und überprüfen Sie jeden Abschluss visuell und elektrisch, um sicheren Kontakt und zuverlässige Netzwerkleistung zu gewährleisten.
