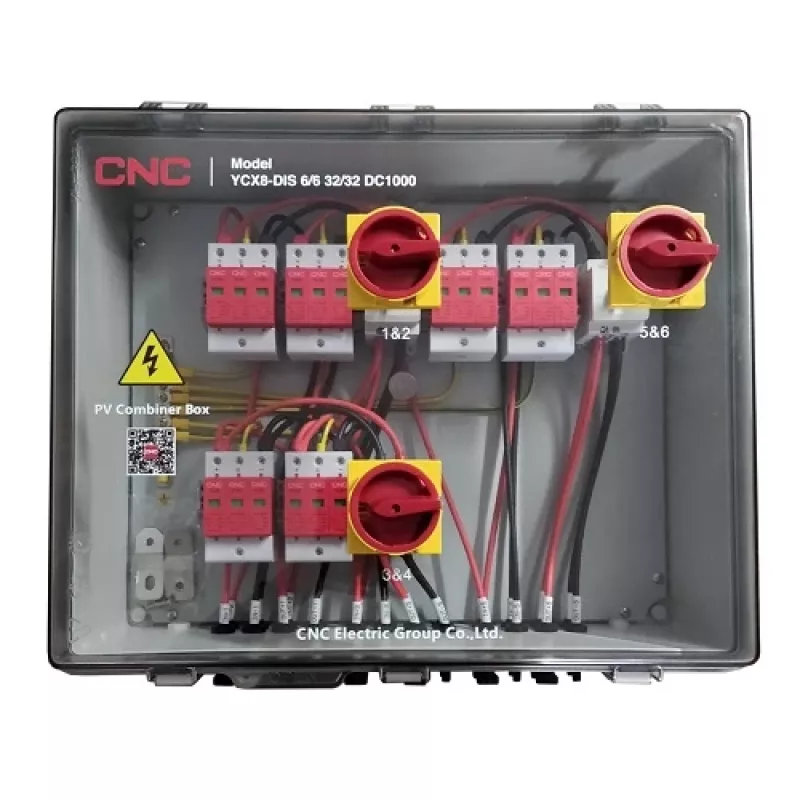

PV-Kombinatorkasten CNC NV822324 DC 6in-6out IP66

Der PV-Kombinatorkasten CNC NV822324 ist ein DC-Anschlusskasten für Photovoltaiksysteme mit 6 Eingängen und 6 Ausgängen, der die Bündelung und den Schutz von String-Verbindungen ermöglicht. Das Gehäuse aus flammhemmendem Polycarbonat (V0 UL94) ist nach IP66 zertifiziert und vereinfacht die Verkabelung für Aufdach- und Freiflächenanlagen. Es bietet Platz für DC-Trennschalter und Überspannungsschutzeinrichtungen bis 1000 V DC.

Vorteile

Der Kombinatorkasten unterstützt sechs String-Eingänge und sechs Ausgänge mit MC4-Steckverbindern und bietet eine kompakte Lösung zur Konsolidierung von PV-Strings. Er verfügt über abschließbare DC-Trennschalter mit patentierter Lichtbogenlöschkammer, integrierte DC-Überspannungsschutzgeräte (SPD) mit einer Ansprechzeit unter 25 ns und ein wasserdichtes, UV-beständiges IP66-Gehäuse für den Außeneinsatz. Das Polycarbonatgehäuse erfüllt IEC60529 und bietet V0-Flammhemmung.

Geeignet für

Wichtige Spezifikationen

Anwendung

Befestigen Sie den CNC NV822324 Kombinatorkasten unter Beachtung der örtlichen Elektrovorschriften und der Montageanleitung des Herstellers auf einer geeigneten Fläche. Schließen Sie bis zu sechs PV-Strings an die MC4-Eingangssteckverbinder an und führen Sie die gebündelten Ausgänge durch die Ausgangskabelverschraubungen. Stellen Sie sicher, dass sich die DC-Trennschalter in der korrekten Position befinden und dass die Überspannungsschutzgeräte gemäß den Systemanforderungen installiert und angeschlossen sind. Überprüfen Sie vor der Inbetriebnahme, dass alle Kabelquerschnitte und Anzugsdrehmomente den spezifizierten Nennströmen und den örtlichen Vorschriften entsprechen.

Empfehlungen

Lassen Sie Installation und Wartung von qualifiziertem Fachpersonal durchführen. Überprüfen Sie regelmäßig Dichtungen, Kabelverschraubungen, den Zustand der SPDs und die Funktion der Trennschalter. Ersetzen Sie SPDs, sobald sie ihre nominale Ableitkapazität erreicht haben oder Anzeichen von Beschädigung aufweisen. Überschreiten Sie nicht die angegebenen Spannungen und Ströme und beachten Sie die geltenden Normen (IEC60529, IEC60947-3, IEC61643-31, EN50539-11).
