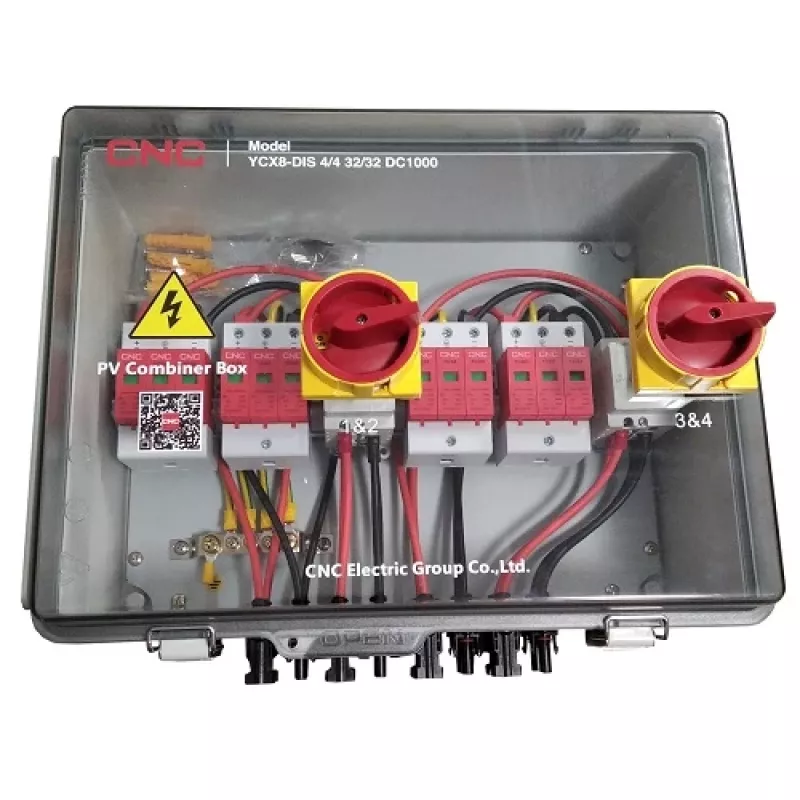

PV-Combiner-Box HiSmart NV822317 DC 4in-4out IP66

Die HiSmart NV822317 ist eine PV-Combiner-Box für DC-Photovoltaikanlagen mit vier Eingängen und vier Ausgängen, ausgelegt für bis zu 1000 V DC und Schutzart IP66. Das Gehäuse ist flammhemmend (V0), UV-beständig und abschließbar, mit MC4-Steckverbindern für einfache Stringanschlüsse. Die Einheit integriert DC-Schalter und Überspannungsschutz, um mehrere PV-Strings zu einem einzigen, geschützten DC-Verteilungspunkt für Dach- oder Freiflächenanlagen zusammenzuführen.

Vorteile

Die Combiner-Box bietet eine kompakte, wetterfeste Lösung zur Zusammenführung von vier PV-Strings auf vier Ausgänge und bietet gleichzeitig Überspannungsschutz mit vier speziellen SPD-Modulen sowie zwei abschließbaren DC-Schaltern mit patentierten Lichtbogenlöschkammern. Das Polycarbonat-Gehäuse erfüllt IP66 Staub-/Wasserschutz und V0 UL94 Flammschutzstandards und vereinfacht die externe Installation und Wartung. Kabelverschraubungsgrößen sind für gängige PV-Kabeldurchmesser vorhanden und das Design erfüllt die relevanten IEC- und UL-Normen für DC-Schalten und Überspannungsschutz.

Geeignet für

• Kleine bis mittlere PV-Dachanlagen mit bis zu vier Strings
• Freiflächenanlagen, bei denen ein kompakter Außen-DC-Verteilungspunkt benötigt wird
• Installationen, die IP66-Schutz und ein flammhemmendes Gehäuse erfordern
• Systeme, die PV-Module mit MC4-Steckverbindern verwenden

Technische Daten

• Eingänge: 4 Strings
• Ausgänge: 4 Strings
• Max. Systemspannung: 1000 V DC
• DC-Schalter: 1000 V, 25 A (2 Stk.), abschließbar, patentiertes Lichtbogenlöschsystem; Normen UL508i, IEC 60947-3 Pv2
• Überspannungsschutzgeräte (SPD): 1000 V, Imax 40 kA (4 Stk.), In 20 kA, Ansprechzeit <25 ns; Normen IEC 61643-31, EN 50539-11+A1
• Kurzschlussstrom pro Eingang (Isc): konfigurierbar 15 A–30 A
• Max. Ausgangsstrom: 25 A
• Spannungsschutzpegel (Up): 3,6 kV
• Gehäusematerial: Polycarbonat
• Schutzklasse: IP66; Flammschutzklasse V0 (UL94)
• Abmessungen: 428 × 358 × 258 mm
• Kabelverschraubungen Eingang: PG09 für 2,5–16 mm
• Kabelverschraubungen Ausgang: PG21 für 2,5–16 mm
• Betriebstemperatur: -25 °C bis +60 °C
• Garantie: 24 Monate

Verwendung

Montieren Sie die HiSmart NV822317 Combiner-Box gemäß den örtlichen Elektrovorschriften und den Montageanforderungen des Herstellers auf einer geeigneten Außenfläche. Schließen Sie bis zu vier PV-Strings an die MC4-Eingangssteckverbinder an und führen Sie die kombinierten Ausgänge durch die Ausgangsverschraubungen. Verwenden Sie die abschließbaren DC-Schalter, um die DC-Seite vor der Wartung zu trennen. Überprüfen Sie die SPD-Installation und die ordnungsgemäße Erdung, bevor Sie das System in Betrieb nehmen. Stellen Sie sicher, dass die Kabeldurchmesser den angegebenen PG-Verschraubungen entsprechen, und ziehen Sie die Anschlüsse mit den empfohlenen Drehmomentwerten fest.

Empfehlungen

Installieren und nehmen Sie die Combiner-Box nur durch qualifiziertes Personal in Betrieb. Überprüfen Sie regelmäßig Kabeleinführungen, Verschraubungsdichtungen und SPD-Anzeigen und ersetzen Sie die SPD-Module nach Nennableitvorgängen oder gemäß den Empfehlungen des Herstellers, um das Schutzniveau aufrechtzuerhalten.
