PV-Kombinatorbox HiSmart NV822300 DC 3 Eingänge - 3 Ausgänge IP66-Anschlusskasten für Solaranlagen

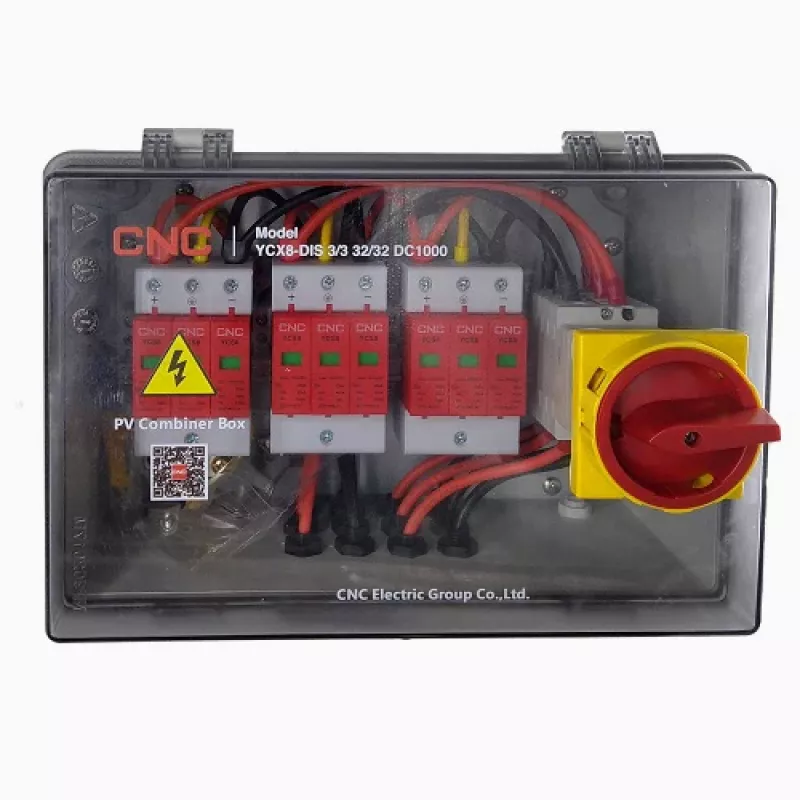

HiSmart NV822300 ist eine PV-Kombinatorbox mit drei DC-Eingängen und drei DC-Ausgängen, konzipiert für Solaranlagen. Das IP66-zertifizierte Polycarbonatgehäuse bietet staubdichten und starken Schutz gegen eindringendes Wasser für Installationen im Freien auf Dächern oder am Boden. Die Einheit integriert einen abschließbaren DC-Schalter mit einer patentierten Lichtbogenlöschkammer und drei DC-Überspannungsschutzgeräte, um die Solar-DC-Seite zu schützen und zu isolieren und gleichzeitig die Strangkonsolidierung und das Kabelmanagement zu vereinfachen.

Vorteile

Die Kombinatorbox unterstützt bis zu 1000 V DC und enthält einen abschließbaren 1000 V, 25 A DC-Schalter mit einer patentierten Lichtbogenlöschkammer. Drei eingebaute DC-Überspannungsschutzgeräte bieten schnellen Ansprechschutz (Ansprechzeit <25 ns) und einen maximalen Ableitstrom von 40 kA. Das Polycarbonatgehäuse erfüllt die V0 UL94-Flammwidrigkeitsklasse, UV-Beständigkeit und IEC60529 IP66-Schutz, und die Box wird mit MC4-kompatiblen Steckverbindern für eine einfache Verbindung geliefert.

Geeignet für

• Zusammenführen mehrerer PV-Stränge auf Wohn- und Gewerbedachinstallationen
• Bodenmontierte Solaranlagen, die eine organisierte DC-Strangkonsolidierung erfordern
• Außeninstallationen, die IP66-Staub- und Wasserschutz benötigen

Technische Spezifikationen

• Eingänge: 3 Strings
• Ausgänge: 3 Strings
• Maximale Systemspannung: 1000 V DC
• DC-Schalter: 1000 V, 25 A (1 Stk.), abschließbar, patentierte Lichtbogenlöschkammer
• DC-Überspannungsschutz: 1000 V, Imax 40 kA (3 Stk.), In 20 kA, Up 3,6 kV, Ansprechzeit <25 ns
• Kurzschlussstrom pro Eingang (Isc): einstellbar 15 A–30 A
• Maximaler Ausgangsstrom: 25 A
• Gehäusematerial: Polycarbonat, UL94 V0
• Schutzart: IP66 (IEC60529)
• Abmessungen: 312 × 262 × 162 mm
• Kabelverschraubungen Eingang: PG09, 2,5–16 mm
• Kabelverschraubungen Ausgang: PG21, 2,5–16 mm
• Betriebstemperatur: -25 °C bis +60 °C
• Normen: IEC60529, UL508i, IEC60947-3 Pv2, IEC 61643-31, EN 50539-11 + A1
• Garantie: 24 Monate

Anwendung

Montieren Sie die Kombinatorbox auf einer geeigneten ebenen Fläche unter Einhaltung der örtlichen Elektrovorschriften. Schließen Sie bis zu drei PV-Strings an die Eingangsklemmen an und führen Sie die kombinierten Ausgänge über die Ausgangsklemmen zum Wechselrichter; MC4-kompatible Steckverbinder vereinfachen die Stranganschlüsse. Verwenden Sie den abschließbaren DC-Schalter, um die DC-Seite während der Installation und Wartung zu isolieren. Stellen Sie sicher, dass die Kabeldurchmesser den angegebenen Verschraubungsbereichen (2,5–16 mm) entsprechen, und ziehen Sie alle Verbindungen gemäß den Drehmomentempfehlungen des Herstellers an.

Empfehlungen

Installieren Sie den HiSmart NV822300 an einem Ort mit ausreichender Belüftung und fern von direkter Schmutzansammlung. Überprüfen Sie die Systempolarität und stellen Sie sicher, dass der Überstromschutz gemäß den Wechselrichter- und örtlichen Vorschriften vorhanden ist. Überprüfen Sie regelmäßig die Gehäusedichtungen, Überspannungsschutzmodule und Anschlüsse und ersetzen Sie die SPDs nach erheblichen Überspannungsereignissen oder gemäß den Wartungsintervallen.
