PV-Kombinatorbox CNC NV822331 DC 8-in 8-out IP66

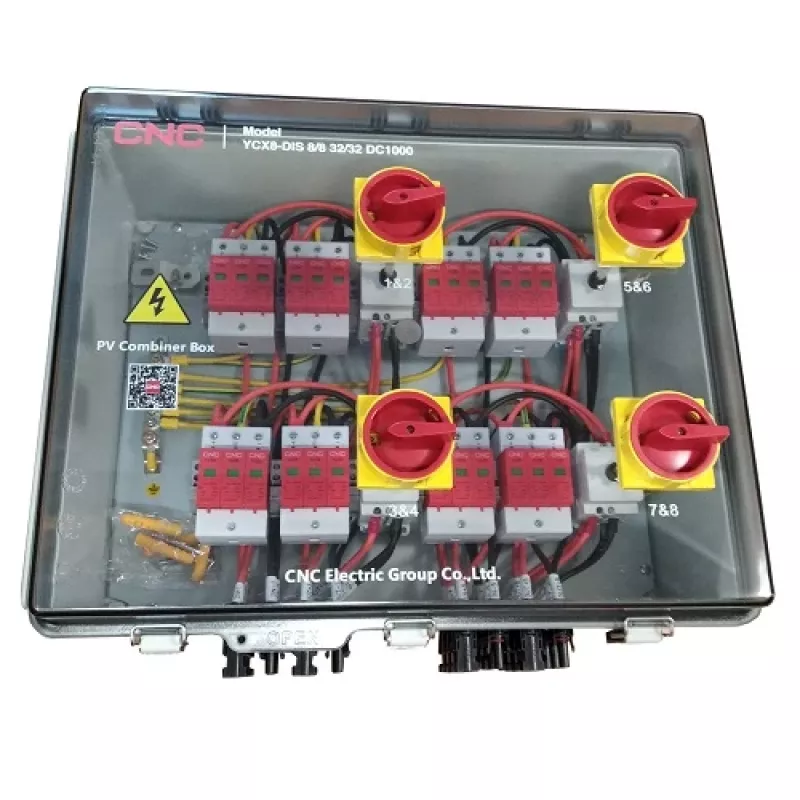

Die CNC PV-Kombinatorbox NV822331 ist ein DC-String-Kombinator, der für Photovoltaikanlagen mit 8 Eingängen und 8 Ausgängen konzipiert ist. Untergebracht in einem IP66-Polycarbonatgehäuse mit Flammschutzklasse V0 und UV-Beständigkeit, integriert die Einheit DC-Schalttechnik, Überspannungsschutz und MC4-Steckverbinder, um Stringverbindungen zu bündeln und die DC-Verteilung für private und gewerbliche Solaranlagen zu vereinfachen. Abmessungen: 528 x 458 x 358 mm. Zu den Normen gehört IEC60529 für den Gehäuseschutz.

Vorteile

Die Kombinatorbox führt acht PV-Strings zu acht Ausgängen zusammen und bietet integrierte DC-Schalter mit verriegelbaren Griffen und einer patentierten DC-Lichtbogenlöschkammer für sicherere Trennung. Integrierte DC-Überspannungsschutzgeräte (SPDs) reagieren in weniger als 25 ns, um nachgeschaltete Geräte zu schützen. Das Gehäuse ist IP66-geschützt gegen Staub und Wasser, UV-beständig und erfüllt die Flammschutzanforderungen V0 gemäß UL94.

Geeignet für

• Kleine bis mittlere Aufdach-PV-Anlagen mit mehreren String-Eingängen
• Freiflächen-Gewerbeanlagen, die einen gruppierten String-Schutz erfordern
• Außeninstallationen, die wetterfeste IP66-Gehäuse benötigen
• Installationen mit MC4-Steckverbinder-Verkabelung

Technische Spezifikationen

• Modell: CNC NV822331
• Eingänge / Ausgänge: 8 ein / 8 aus
• Maximale DC-Spannung: 1000 V
• DC-Schalter: 1000 V, 25 A (4 Stk.), verriegelbarer Griff, patentierte Lichtbogenlöschkammer; Normen UL508i, IEC60947-3 Pv2
• DC-Überspannungsschutz: 1000 V, Imax 40 kA (8 Stk.), In 20 kA, Ansprechzeit <25 ns; Normen IEC 61643-31, EN 50539-11 + A1
• Kurzschlussstrom pro Eingang (Isc): konfigurierbar 15 A–30 A
• Maximaler Ausgangsstrom: 25 A
• Spannungsschutzpegel (Up): 3,6 kV
• Gehäusematerial: Polycarbonat
• Schutzklasse: IP66; flammwidrig V0 (UL94)
• Abmessungen: 528 x 458 x 358 mm
• Kabelverschraubungen: Eingang PG09 (2,5–16 mm); Ausgang PG21 (2,5–16 mm)
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Garantie: 24 Monate

Verwendung

Montieren Sie die Kombinatorbox auf einer geeigneten ebenen Fläche gemäß den örtlichen Elektrovorschriften und der Installationsanleitung des Herstellers. Schließen Sie bis zu acht PV-String-Ausgänge an die MC4-Eingangssteckverbinder an und führen Sie die zusammengeführten Ausgänge durch die Ausgangsverschraubungen. Verwenden Sie die verriegelbaren DC-Schalter, um Strings während der Installation und Wartung zu trennen. Stellen Sie sicher, dass die Überspannungsschutzgeräte und Schalter für Inspektionen zugänglich sind und dass die Kabelquerschnitte den angegebenen Verschraubungsbereichen und Strombelastbarkeiten entsprechen.

Empfehlungen

Installieren Sie die PV-Kombinatorbox NV822331 nach Möglichkeit an einem schattigen oder belüfteten Ort, halten Sie Steckverbinder und Verschraubungen dicht, um den IP66-Schutz aufrechtzuerhalten, und überprüfen Sie, dass die Systemspannung und der String-Isc die angegebenen Grenzwerte nicht überschreiten. Planen Sie regelmäßige Inspektionen der Anschlüsse, Überspannungsschutzgeräte und des Gehäuses ein, um einen dauerhaften Schutz und zuverlässigen Betrieb zu gewährleisten.
