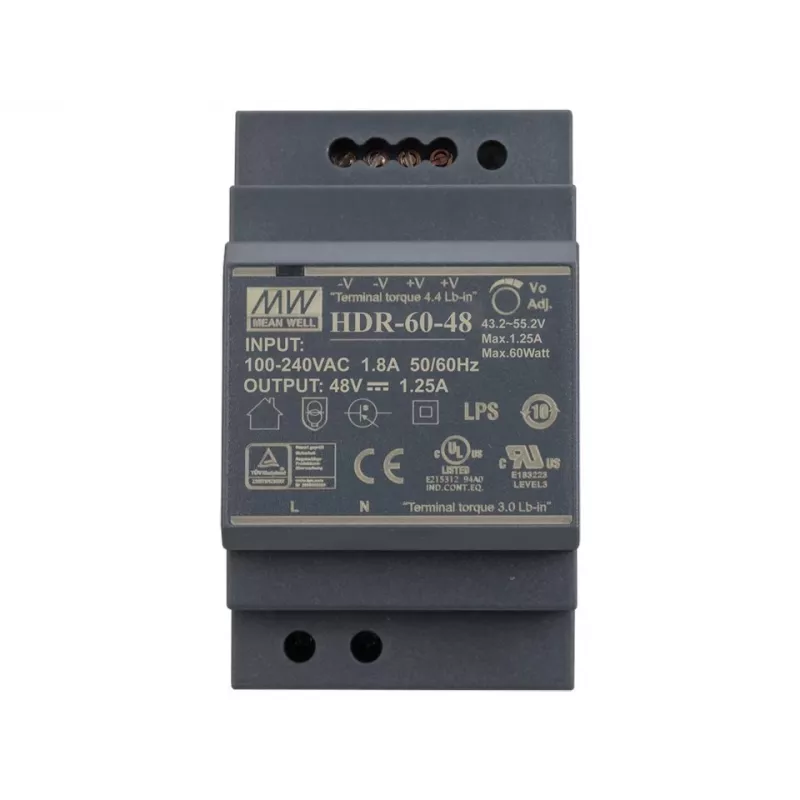

PULSAR MEAN WELL DIN Rail Schaltnetzteil HDR-60-48 48V/60W/1.25A

Für DIN-Schienen-Installationen, die eine stabile 48V-Gleichspannungsausgabe auf kompaktem Raum erfordern, zeichnet sich das MEAN WELL HDR-60-48 durch seine ultradünne Breite von 52,5 mm und den universellen AC-Eingang aus. Im Gegensatz zu sperrigeren Industrienetzteilen liefert dieses Gerät 60 W mit einem Wirkungsgrad von 90% und einer Leistungsaufnahme im Leerlauf von unter 0,3 W, was es ideal für Schaltschränke, Gebäudeautomation und Hilfsstromkreise von Maschinen macht.

Highlights

• 48V DC-Ausgang, 1,25A, 60W Nennleistung
• Universaleingang: 85~264VAC oder 120~370VDC
• Ultradünnes Kunststoffgehäuse: nur 52,5 mm breit
• Hoher Wirkungsgrad bis zu 90%, geringer Standby-Verbrauch <0,3W
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung
• Weiter Betriebstemperaturbereich: -30°C bis +70°C
• Sicherheitszulassungen: UL61010-1, TUV EN61010-1, EAC

Im täglichen Einsatz

Montieren Sie das HDR-60-48 auf einer Standard-DIN-Schiene TS-35/7,5 oder TS-35/15 und schließen Sie Ihre Last an. Die integrierte Spannungseinstellung (48~55V) ermöglicht die Kompensation von Leitungsverlusten. Der Hiccup-Modus-Schutz gewährleistet eine automatische Wiederherstellung nach Fehlerzuständen, während die freie Konvektionskühlung Lüftergeräusche und Wartung überflüssig macht. Das robuste Kunststoffgehäuse hält rauen Industrieumgebungen stand, und die 3kVAC-Isolation bietet Sicherheit für angeschlossene Geräte.

Technische Daten im Detail

• Ausgangsspannung: 48V DC (einstellbar 48~55V)
• Ausgangsstrom: 1,25A
• Ausgangsleistung: 60W
• Eingangsspannung: 85~264VAC / 120~370VDC
• Wirkungsgrad: 90%
• Restwelligkeit & Rauschen: 150mVp-p
• Überlastschutz: 105~160% der Nennleistung, Hiccup-Modus
• Überspannungsschutz: 56~65V, Abschaltung, Wiederanlauf nach Netztrennung
• Kurzschlussschutz: Hiccup-Modus, automatische Wiederherstellung
• Betriebstemperatur: -30°C bis +70°C
• Isolationsspannung: 3kVAC (Eingang/Ausgang)
• Sicherheitsnormen: UL61010-1, UL61010-2-201, TUV EN61010-1, EN61010-2-201, EAC TP TC 004
• EMV: EN55032, EN61000-3-2, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61204-3, EN61000-6-2
• MTBF: >700K Stunden (MIL-HDBK-217F @ 25°C)
• Kühlung: freie Konvektion
• Gehäuse: Kunststoff
• Leistungsaufnahme im Leerlauf: <0,3W

Abschließende Anmerkung

Entwickelt von MEAN WELL und vertrieben von PULSAR, ist das HDR-60-48 eine zuverlässige, energieeffiziente Stromversorgungslösung für platzbeschränkte DIN-Schienen-Anwendungen.
