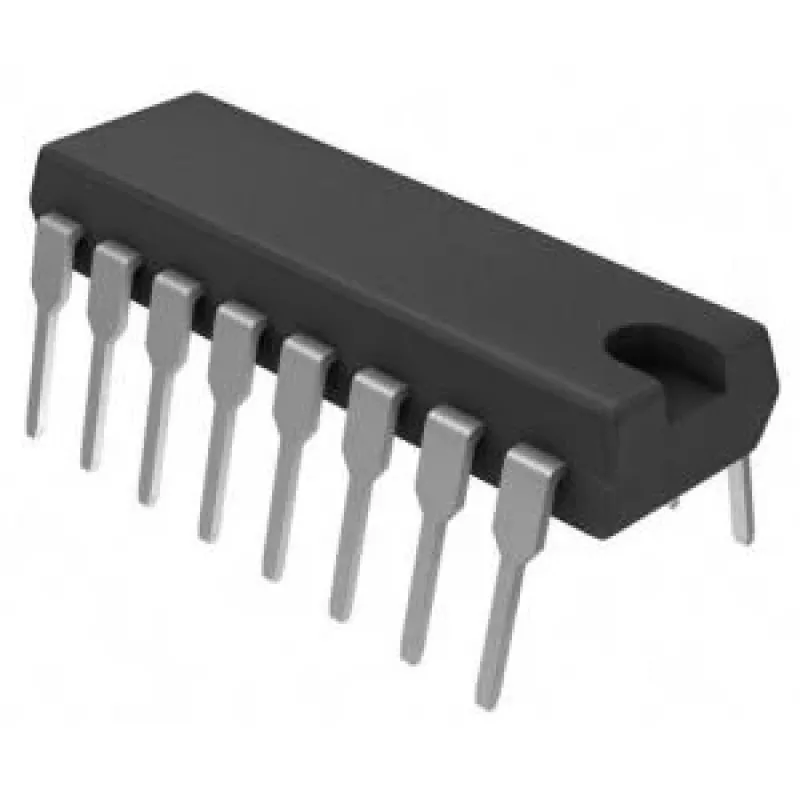

Präzisions-Spannungs-Strom-Wandler-IC Texas Instruments XTR110KP PDIP-16

Der Texas Instruments XTR110KP ist ein Präzisions-Spannungs-Strom-Wandler-IC im PDIP-16-Gehäuse, der für die industrielle Signalübertragung entwickelt wurde. Er wandelt eine Mess- oder Steuerspannung in einen proportionalen Strom um, der für 4–20-mA-Stromschleifen und entfernte Sensorschnittstellen geeignet ist. Das Bauteil liefert eine stabile Stromversorgung und ist für den Einsatz in der Prozesssteuerung, Messtechnik und analogen Fernsignalisierung vorgesehen, bei der ein genauer Stromausgang und geringe Drift erforderlich sind.

Vorteile

Der XTR110KP bietet präzise Spannungs-Strom-Wandlung mit geringer Temperaturdrift und hoher Ausgangscompliance und ermöglicht so einen zuverlässigen Betrieb unter verschiedenen industriellen Bedingungen. Sein integriertes Design reduziert die Anzahl externer Komponenten und vereinfacht die Schleifenverdrahtung für 4–20-mA-Systeme. Das PDIP-16-Gehäuse ermöglicht eine einfache Handhabung und unkomplizierte Durchsteckmontage für Prototyping und bestehende Platinenlayouts. Der Wandler unterstützt eine stabile Stromversorgung für Sensoren und Transmitter und verbessert so die Signalintegrität über lange Kabelstrecken.

Geeignet für

• 4–20-mA-Industriestromschleifen-Transmitter
• Signalaufbereitung für Prozesssteuerung und Automatisierung
• Schnittstelle für entfernte Sensoren und analoge Fernsignalisierung
• Messgeräte, die Stromausgänge mit geringer Drift erfordern

Wichtige Spezifikationen

• Funktion: Spannungs-Strom-Wandlung (Spannungseingang zu proportionalem Stromausgang)
• Ausgangsbereich: ausgelegt für Standard-4–20-mA-Schleifenbetrieb
• Gehäusetyp: PDIP-16-Durchsteckgehäuse für einfaches Prototyping und Montage
• Leistungsmerkmale: Präzisionswandlung mit geringer Temperaturdrift und stabiler Stromversorgung
• Versorgung und Compliance: unterstützt industrielle Schleifenversorgungsspannungen und bietet ausreichende Ausgangscompliance für lange Kabelstrecken (genaue Spannungsbereiche entnehmen Sie bitte dem Datenblatt des Herstellers)

Verwendung

Integrieren Sie den Wandler in eine 4–20-mA-Schleife, indem Sie die Eingangsspannungsquelle oder den Sensorausgang an die Spannungseingangspins anschließen und den Stromausgang in die Schleifenverdrahtung führen. Befolgen Sie die üblichen Praktiken für Platinenlayout und Erdung, um Rauschen zu minimieren und die Messgenauigkeit sicherzustellen. Verwenden Sie die PDIP-16-Standfläche für die Durchsteckmontage oder Sockelung während des Prototypings. Konsultieren Sie das Datenblatt des Bauteils für empfohlene externe Komponenten, Eingangsskalierung und detaillierte Anschlusspläne, um das gewünschte Eingangs-zu-Strom-Übertragungsverhältnis zu erreichen und eine eventuell erforderliche Kalibrierung einzustellen.
