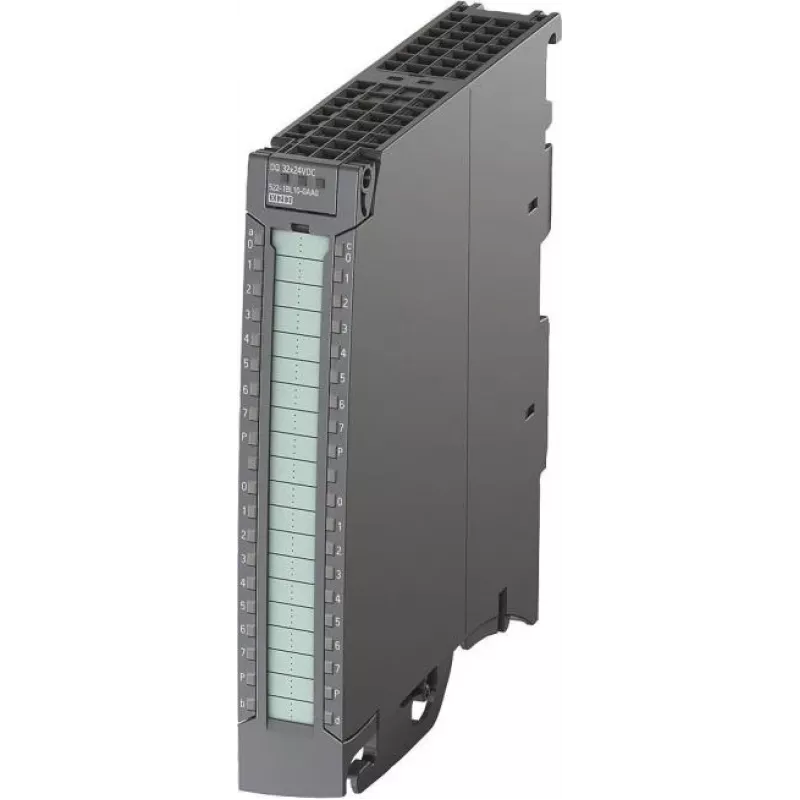

Siemens SIMATIC S7-1500 Digital Output Module DQ 32x24VDC/0.5A 6ES75221BL010AB0

Das Siemens SIMATIC S7-1500 Digital Output Module DQ 32x24VDC/0.5A (6ES75221BL010AB0) ist ein leistungsstarkes Digitalausgabemodul für industrielle Automatisierungsanwendungen. Es bietet 32 Kanäle mit 24V DC Sourcing-Ausgängen und einem Nennstrom von 0,5A pro Kanal, ideal zur Steuerung von Aktoren, Ventilen und Anzeigen in der Fertigungs- und Prozessautomatisierung.

Vorteile

Dieses Modul bietet zuverlässige und präzise digitale Ausgangssteuerung mit integrierter Diagnose für Kurzschluss, Leitungsbruch und Versorgungsspannungsüberwachung. Der Push-in-Frontstecker vereinfacht die Verdrahtung und reduziert die Installationszeit. Das Modul unterstützt parametrierbare Ausgangsverzögerung, die eine Feinabstimmung auf spezifische Anwendungsanforderungen ermöglicht. Mit kompaktem Design und Hutschienenmontage fügt es sich nahtlos in Schaltschränke ein.

Geeignet für

• Industrielle Automatisierungs- und Steuerungssysteme
• Fertigungs- und Produktionslinien
• Prozesssteuerung und -überwachung
• Maschinenbau und Anlagentechnik

Wichtige Spezifikationen

• Modultyp: Digitalausgabemodul
• Serie: SIMATIC S7-1500
• Anzahl Digitalausgänge: 32 Kanäle
• Ausgangsspannung: 24V DC
• Ausgangsstrom pro Kanal: 0,5 A
• Gesamtstrom pro Gruppe: 4 A (8 Kanäle pro Gruppe)
• Ausgangstyp: Sourcing (PNP)
• Galvanische Trennung: Ja, Kanal zum Rückwandbus
• Diagnose: Einzelkanal (Kurzschluss, Leitungsbruch, Versorgungsspannung)
• Parametrierbare Ausgangsverzögerung: Ja
• Frontstecker: Push-in-Typ
• Verlustleistung: Max. 3,5 W
• Betriebstemperatur: 0 bis 60 °C
• Montageart: Hutschiene
• Schutzart: IP20
• Kurzschlussschutz: Ja, elektronisch
• Leitungsbrucherkennung: Ja
• Rückwandbusstrom: Max. 100 mA

Empfehlungen

Für optimale Leistung kombinieren Sie dieses Modul mit einer kompatiblen SIMATIC S7-1500 CPU und verwenden Sie geeignete Push-in-Frontstecker. Stellen Sie eine ordnungsgemäße Erdung und Abschirmung gemäß den Siemens-Installationsrichtlinien sicher.
