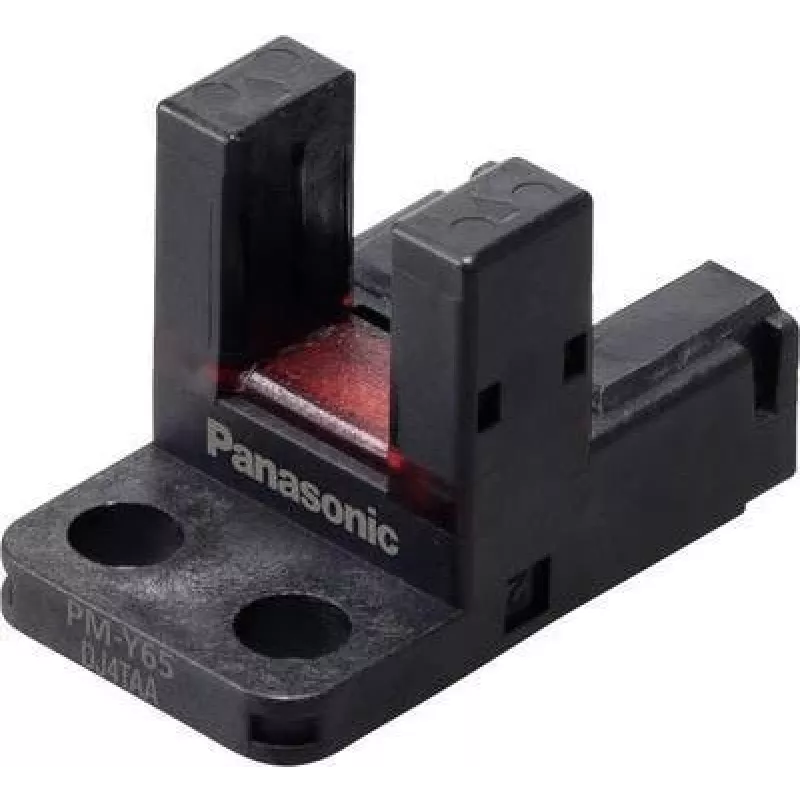

Photoelektrischer Gabelsensor Panasonic PM-Y65-P, Y-Gabel, 5–24 V DC, hell-/dunkelschaltend

Panasonic PM-Y65-P ist ein photoelektrischer Gabelsensor in Y-Form, der für präzise Objekterkennung in Automatisierungs- und Materialhandhabungsanwendungen entwickelt wurde. Das kompakte Gabelprofil bietet einen schmalen Erfassungsspalt, der kleine Teile, Etiketten, Kanten und ähnliche Ziele an Produktionslinien und Pick-and-Place-Systemen erkennt. Der Sensor akzeptiert eine Versorgungsspannung von 5–24 V DC und unterstützt sowohl hell- als auch dunkelschaltende Betriebsarten, um unterschiedliche Anforderungen an die Steuerungslogik zu erfüllen.

Vorteile

Das Y-förmige Gabeldesign ermöglicht eine stabile, wiederholbare Erkennung dünner oder kleiner Objekte ohne Kontakt. Der weite Versorgungsspannungsbereich von 5 bis 24 V DC vereinfacht die Integration mit gängigen Steuerspannungen. Die wählbare hell- und dunkelschaltende Funktion ermöglicht die Kompatibilität mit verschiedenen SPS-Eingängen und Sensorschaltungen. Das kompakte, gabelförmige Gehäuse erleichtert die Montage auf engstem Raum und an Förderführungen, wo der seitliche Zugang eingeschränkt ist.

Geeignet für

• Erkennung kleiner Bauteile und Teile in Montage- und Pick-and-Place-Geräten
• Etikettenanwesenheits- und Kantenerkennung an Verpackungs- und Bahnverarbeitungslinien
• Zählen oder Positionieren von dünnen Materialien, Streifen und Substraten
• Integration in Automatisierungssysteme, die berührungslose Erfassung auf engstem Raum erfordern

Technische Daten

• Sensortyp: photoelektrische Gabel (Y-Form)
• Versorgungsspannung: 5–24 V DC
• Schaltmodi: hell- und dunkelschaltend wählbar
• Erfassungsformat: Einweg-Gabelspalt zur seitlichen Erkennung
• Vorgesehene Ziele: kleine Teile, Etiketten, Kanten, dünne Materialien

Verwendung

Installieren Sie den Sensor so, dass das Zielobjekt durch den Gabelspalt läuft und auf den Sender und Empfänger ausgerichtet ist. Schließen Sie das Gerät an eine 5–24 V DC Versorgung an und verdrahten Sie den Ausgang gemäß der erforderlichen hell- oder dunkelschaltenden Logik mit dem Steuereingang. Passen Sie die Montageposition und -ausrichtung an, um eine zuverlässige Erkennung der spezifischen Zielgröße und des Zielmaterials zu gewährleisten. Überprüfen Sie das Schaltverhalten, indem Sie repräsentative Objekte durch den Spalt führen, und bestätigen Sie die korrekte Logik mit der nachgeschalteten Steuerung oder SPS.

Empfehlungen

Halten Sie den Gabelspalt für einen stabilen Betrieb frei von Schmutz und sorgen Sie für eine gleichbleibende Zielführung durch den Spalt. Verwenden Sie geeignete Montagehalterungen, um Vibrationen zu minimieren und die Ausrichtung beizubehalten. Bei reflektierenden oder transparenten Zielen validieren Sie das Schalten an tatsächlichen Materialien und passen Sie bei Bedarf den Montageabstand oder -winkel an, um den Kontrast zu verbessern.
