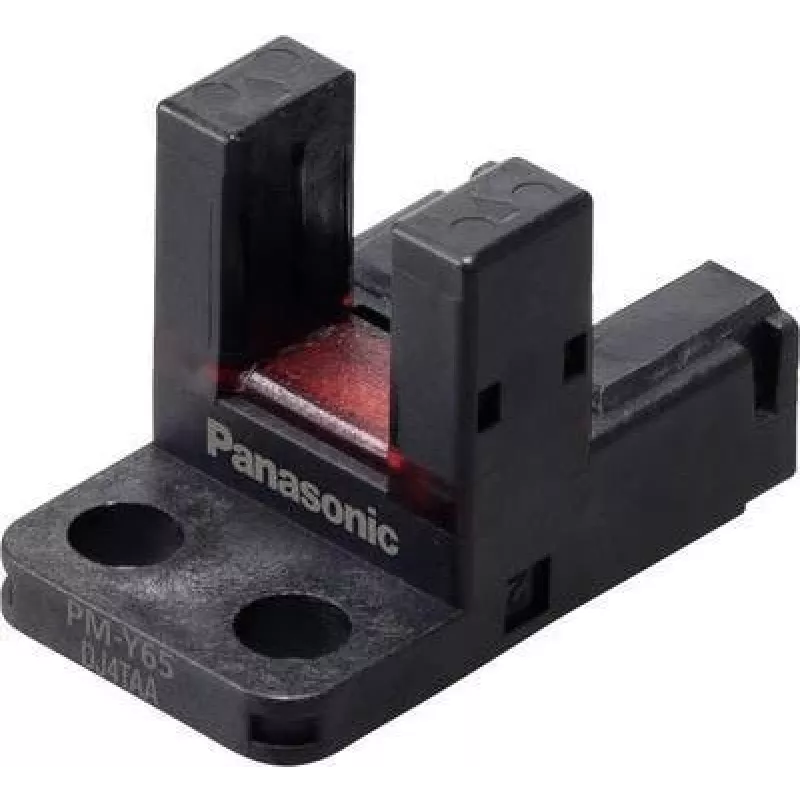

Photoelektrischer Gabelsensor Panasonic PM-Y65, gabelförmige Lichtschranke, 5–24 V DC, hell- und dunkelschaltend

Der Panasonic PM-Y65 ist ein gabelförmiger photoelektrischer Sensor, der für zuverlässige berührungslose Erkennung in Automatisierungs- und Positionierungsaufgaben entwickelt wurde. Das U-förmige Gehäuse bildet eine stabile Lichtschranke, die kleine Teile, Etiketten, Kanten und andere Objekte erkennt, die durch den Schlitz hindurchtreten. Der Sensor akzeptiert eine Versorgungsspannung von 5–24 V DC und unterstützt sowohl hellschaltende (Lichtbetrieb) als auch dunkelschaltende (Dunkelbetrieb) Modi für eine flexible Integration in Steuerkreise.

Vorteile

Das Gabelförmige Design gewährleistet eine konsistente Ausrichtung von Sender und Empfänger für wiederholbare Erkennung ohne mechanischen Kontakt. Die breite Versorgungsspannungskompatibilität (5–24 V DC) vereinfacht die Verkabelung und macht den Sensor für eine Vielzahl industrieller Steuerungssysteme geeignet. Die Möglichkeit, zwischen hell- und dunkelschaltendem Betrieb zu wählen, ermöglicht die Anpassung an unterschiedliche Signallogiken und Umgebungslichtbedingungen. Das kompakte U-förmige Gehäuse unterstützt die Installation an Förderbändern, Zuführungen und Montagestationen, wo der Platz begrenzt ist.

Geeignet für

• Erkennung kleiner Komponenten und Teile auf Förderbändern
• Etiketten- und Kantenerkennung in Verpackung und Druck
• Positionierungs- und Anwesenheitserkennung in Montageanlagen
• Zähl- und Sortieranwendungen mit schmalen Zielen

Wichtige Spezifikationen

• Sensor-Typ: Gabelförmiger photoelektrischer Sensor (U-förmige Lichtschranke)
• Versorgungsspannung: 5–24 V DC
• Ausgangsverhalten: Wählbar hellschaltend (Lichtbetrieb) und dunkelschaltend (Dunkelbetrieb)
• Erfassungsmethode: Durchlicht-Erkennung innerhalb des Gabelschlitzes
• Montage: Schlitz-/Gabelmontage für Inline-Erkennung vorbeilaufender Objekte

Anwendungshinweise

Montieren Sie den Sensor so, dass der Schlitz auf den Weg des zu erfassenden Objekts ausgerichtet ist. Schließen Sie die Stromversorgung innerhalb des Nennbereichs von 5–24 V DC an und verdrahten Sie den Ausgang gemäß der erforderlichen Steuerlogik für hell- oder dunkelschaltenden Betrieb. Passen Sie die Einbauposition an, um sicherzustellen, dass das Ziel den Lichtstrahl zuverlässig unterbricht oder wiederherstellt, während es durch den Schlitz hindurchtritt. Überprüfen Sie die korrekte Funktion, indem Sie repräsentative Teile durch den Sensorspalt laufen lassen und die Ausgangsreaktion im Steuerkreis beobachten.

Empfehlungen

Installieren Sie den Sensor an einem Ort mit minimaler Verschmutzung im Inneren der Gabelöffnung; regelmäßige Reinigung der Sender- und Empfängerflächen verhindert Fehlerkennungen. Verwenden Sie eine sichere mechanische Befestigung und Zugentlastung für die Verkabelung. Wenn der Sensor in Umgebungen mit Umgebungslicht oder Reflexionen eingesetzt wird, testen Sie beide Schaltmodi, um das zuverlässigste Ausgangsverhalten für Ihre Anwendung auszuwählen.
