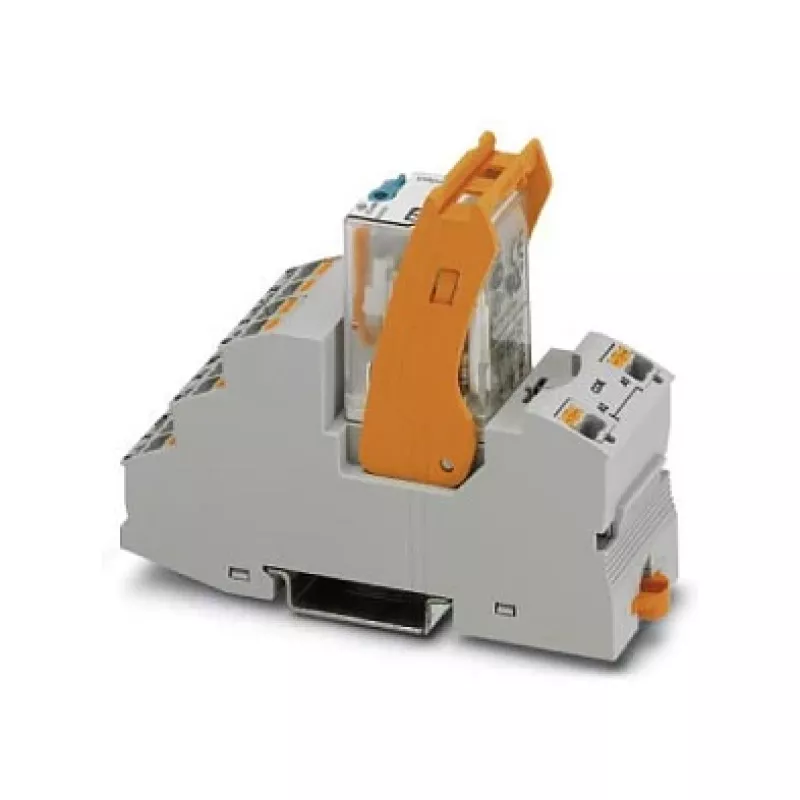

Phoenix Contact RIF-2-RPT-LDP-24DC/4X21 Relaismodul, 4PDT, 24V DC, 6A, 31mm

Dieses Modul zeichnet sich durch sein kompaktes 31-mm-Gehäuse und vier unabhängige Wechslerkontakte aus und bietet zuverlässiges Schalten in Schaltschränken und der industriellen Automatisierung. Ausgelegt für 24-V-DC-Steuerung, bewältigt es bis zu 6 A pro Kontakt und ist damit eine vielseitige Wahl für SPS-Schnittstellen und Signaltrennung.

Highlights

• 4PDT-Kontaktbestückung (4 Wechslerkontakte) für maximale Schaltkreis-Flexibilität
• 24-V-DC-Spulenspannung und Schaltleistung von 6 A bei 250 V AC/DC
• Push-in-Anschlusstechnik für schnelle, werkzeuglose Verdrahtung
• LED-Statusanzeige für klares Betriebsfeedback
• Hutschienenmontage und IP20-Berührungsschutz
• Breiter Betriebstemperaturbereich von -40 °C bis 70 °C

Im täglichen Einsatz

Das Relaismodul vereinfacht den Schaltschrankaufbau dank seiner schraubenlosen Push-in-Klemmen, die starre oder mit Aderendhülsen versehene Drähte aufnehmen. Die kompakte Breite spart wertvollen Platz auf der Hutschiene, während die grüne LED den Spulenstatus auf einen Blick anzeigt. Mit einer mechanischen Lebensdauer von 20 Millionen Zyklen und einer elektrischen Lebensdauer von 100.000 Schaltspielen unterstützt es zuverlässig auch anspruchsvolle Schaltfrequenzen. Der integrierte Testknopf und die mechanische Verriegelung ermöglichen bei Bedarf manuelle Betätigung und verriegelte Position, was Inbetriebnahme und Fehlersuche erleichtert.

Technische Daten im Überblick

• Spulenspannung: 24 V DC
• Kontaktkonfiguration: 4 Wechsler (4PDT)
• Maximaler Schaltstrom: 6 A
• Maximale Schaltspannung: 250 V AC/DC
• Kontaktmaterial: AgNi
• Anschluss: Push-in-Klemmen
• Montage: 35-mm-Hutschiene (EN 60715)
• Schutzart: IP20
• Betriebstemperatur: -40 °C bis 70 °C
• Mechanische Lebensdauer: 2 x 10^7 Schaltspiele
• Elektrische Lebensdauer: 1 x 10^5 Schaltspiele (6 A, 250 V AC)
• Isolation: Basisisolierung, Prüfspannung 4 kV AC (Spule/Kontakt)
• Verschmutzungsgrad: 2, Überspannungskategorie III
• Zulassungen: CE, EAC, UL, cULus
• Breite: 31 mm

Abschließende Anmerkung

Dieses Phoenix-Contact-Relaismodul bietet zuverlässige Leistung und lange Lebensdauer in einem platzsparenden Paket. Seine Push-in-Anschlüsse und die klare Diagnostik machen es zu einer ausgezeichneten Wahl für moderne Steuerungssysteme.
