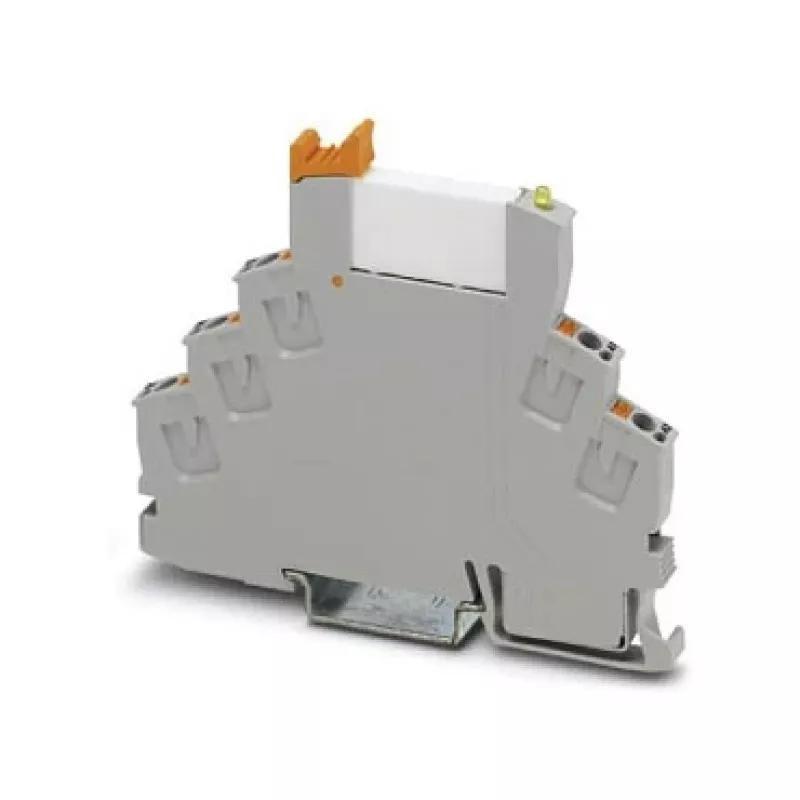

Phoenix Contact 2903370 RIF-0-RPT-24DC/21 Relaismodul, 1 Wechsler, 6,2 mm, 24 V DC

Platz ist in Schaltschränken oft knapp, dennoch ist zuverlässiges Schalten von Signalen entscheidend. Das Phoenix Contact 2903370 RIF-0-RPT-24DC/21 Relaismodul löst dies, indem es einen robusten 1 Wechsler in einem schlanken 6,2 mm Gehäuse unterbringt. Dieses industrietaugliche Modul ist für anspruchsvolle Automatisierungsumgebungen entwickelt, in denen jeder Millimeter zählt und zuverlässige Leistung unerlässlich ist.

Für wen ist es geeignet

Dieses Relaismodul ist ideal für Schaltschrankbauer, Automatisierungsingenieure und Wartungstechniker, die AC- oder DC-Lasten bis 250 V und 6 A schalten müssen. Es eignet sich besonders für die Ausgangskopplung von SPS, Signaltrennung und allgemeine Schaltaufgaben in Industriemaschinen, Gebäudeautomation und Prozessleitsystemen.

Hauptmerkmale

• Kompakte 6,2 mm Breite spart wertvollen Platz auf der Hutschiene
• 24 V DC Spule mit geringer Leistungsaufnahme von 240 mW
• 1 Wechsler (SPDT) ausgelegt für 6 A bei 250 V AC/DC
• Push-in-Technologie für schnelle, werkzeuglose Verdrahtung
• Gelbe LED-Statusanzeige für einfache Fehlersuche
• Weiter Betriebstemperaturbereich von -40 °C bis 70 °C
• Hohe Isolationsspannung von 4 kV zwischen Spule und Kontakt

Technische Daten

• Eingangsspannung (Nennwert): 24 V DC
• Eingangsstrom: 10 mA
• Ausgangskontakttyp: 1 Wechsler (SPDT)
• Max. Schaltspannung: 250 V AC/DC
• Max. Schaltstrom: 6 A (ohmsche Last)
• Min. Schaltstrom: 10 mA (bei 12 V)
• Max. Schaltleistung: 1500 VA (AC) / 144 W (DC)
• Anschlussmethode: Push-in-Anschluss
• Befestigungsart: Hutschiene
• Betriebstemperatur: -40 °C bis 70 °C
• Schutzart: IP20
• Statusanzeige: Gelbe LED
• Spulenleistungsaufnahme: 240 mW
• Mechanische Lebensdauer: 2 x 10^7 Schaltspiele
• Elektrische Lebensdauer: 2 x 10^5 Schaltspiele (bei 6 A, 250 V AC, ohmsche Last)
• Isolationsspannung: 4 kV (Spule/Kontakt)
• Prüfspannung: 4 kV AC (50 Hz, 1 min)

Tipps

Verwenden Sie beim Verdrahten Aderendhülsen für feindrähtige Leiter, um eine sichere Push-in-Verbindung zu gewährleisten. Entfernen Sie vor Wartungsarbeiten immer die Spannung von der Spule. Bei induktiven Lasten empfiehlt es sich, eine Schutzdiode oder ein RC-Glied zu verwenden, um die Lebensdauer der Kontakte zu verlängern.
