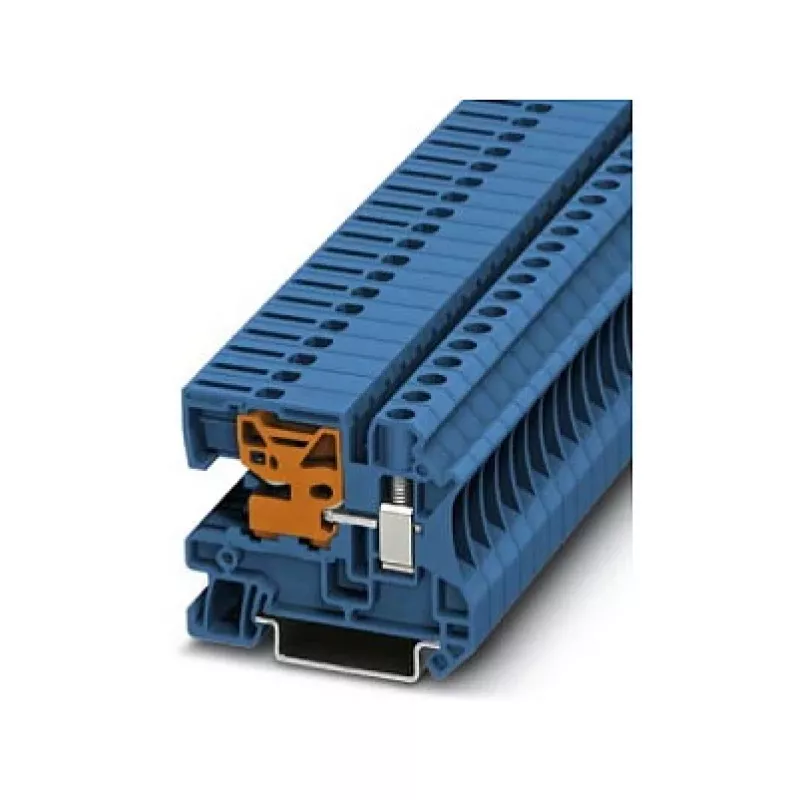

Phoenix 3245037 UTN 6 N-Durchgangsklemme, Messertrennung, 0,2-10 mm², blau

Für Schaltschränke und Verteiler, in denen eine sichere Trennung von Signalkreisen unerlässlich ist, bietet die Phoenix 3245037 UTN 6 N-Durchgangsklemme mit Messertrennung einen kompakten, werkzeuglosen Trennpunkt. Im Gegensatz zu Standard-Durchgangsklemmen, die zum Trennen eines Stromkreises das Entfernen der Verdrahtung erfordern, integriert diese Klemme eine deutlich sichtbare Messerklinge, die den Strompfad in Sekundenschnelle öffnet, während der Leiter sicher geklemmt bleibt. Das blaue Gehäuse ermöglicht eine sofortige visuelle Identifizierung als N-Leiterklemme und reduziert Verdrahtungsfehler in mehradrigen Installationen. Ausgelegt für 41 A und 500 V, bewältigt sie anspruchsvolle industrielle Lasten und akzeptiert massive Leiter bis 10 mm² und flexible Leiter bis 6 mm².

Highlights

• Messertrennfunktion: Stromkreise trennen, ohne Drähte zu entfernen
• Blaues Gehäuse kennzeichnet N-Leiterfunktion gemäß DIN-VDE-Normen
• Schraubanschluss mit M3-Gewinde und Drehmoment 0,6–0,8 Nm
• Großer Leiterquerschnittsbereich: 0,2–10 mm² massiv, 0,2–6 mm² flexibel, AWG 24–8
• Entflammbarkeitsklasse UL 94 V0, Isolierstoff Polyamid
• Montage auf Standard-Tragschiene NS 35/7,5 oder NS 35/15

Im täglichen Einsatz

Elektriker schätzen die UTN 6 bei Wartung und Fehlersuche. Eine Vierteldrehung des integrierten Messerhebels öffnet den Stromkreis und ermöglicht sicheres Testen oder den Austausch von Komponenten, ohne die Verdrahtung zu stören. Die Schraubklemmen akzeptieren gecrimpte oder blanke Leiter, und die 10 mm Abisolierlänge ist deutlich am Gehäuse markiert. Die Klemme ist für Verschmutzungsgrad 3 ausgelegt und eignet sich daher für raue Industrieumgebungen. Mit zwei Anschlüssen und einer Position passt sie problemlos in dichte Klemmenleisten, und die blaue Farbe entspricht der üblichen Kennzeichnung von N-Leitern, was die Schaltschrankverdrahtung und -prüfung vereinfacht.

Technische Daten

• Nennquerschnitt: 6 mm²
• Anschlussart: Schraubanschluss
• Leiterquerschnitt massiv: 0,2 mm² – 10 mm²
• Leiterquerschnitt flexibel: 0,2 mm² – 6 mm²
• Leiterquerschnitt AWG: 24 – 8
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 41 A
• Trennart: Messertrennung
• Isolierstoff: PA (Polyamid)
• Entflammbarkeitsklasse (UL 94): V0
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Abisolierlänge: 10 mm
• Schraubgewinde: M3
• Anzugsdrehmoment: 0,6 Nm – 0,8 Nm
• Verschmutzungsgrad: 3
• Befestigungsart: Tragschiene NS 35/7,5, NS 35/15

Abschließender Hinweis

Eine zuverlässige N-Trennklemme, die Sicherheit, Klarheit und robuste Leistung in einer kompakten Einheit vereint.
