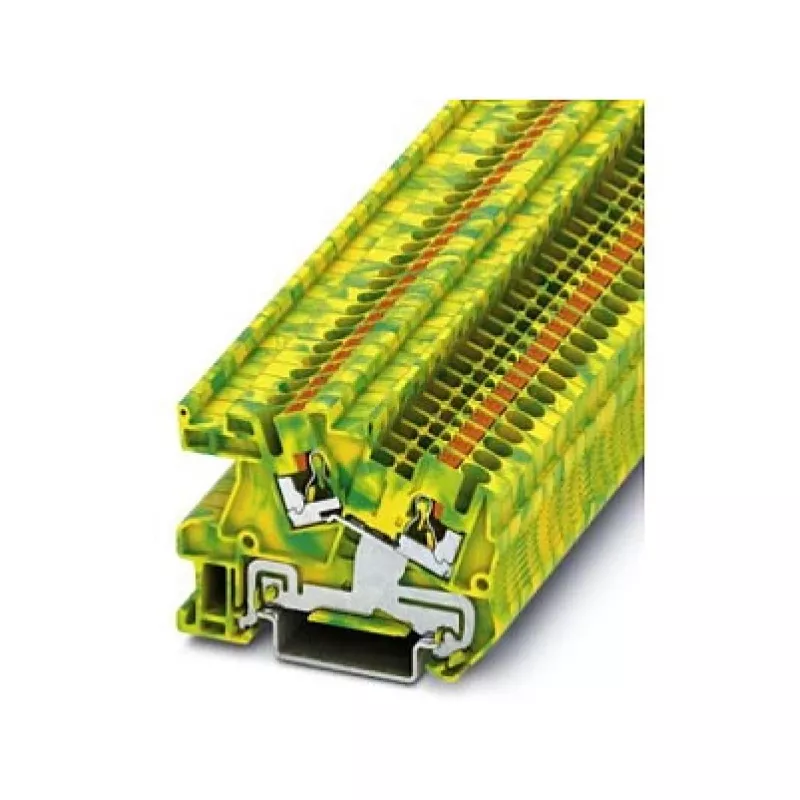

Phoenix 3213962 PTI 2,5-PE Push-in-Erdungsklemme, 2,5 mm², grün-gelb, Hutschienenmontage

In industriellen Schaltschränken und Gebäudeinstallationen benötigen Elektriker eine zuverlässige Möglichkeit, Schutzleiter schnell und ohne Werkzeug anzuschließen. Die Phoenix 3213962 PTI 2,5-PE-Erdungsklemme erfüllt diese Anforderung mit der Push-in-Anschlusstechnik: Einfach einen massiven oder feindrähtigen Leiter mit Aderendhülse einführen, und er wird sicher verriegelt. Mit einem Nennquerschnitt von 2,5 mm² und der grün-gelben Farbcodierung zur PE-Kennzeichnung lässt sich diese Klemme auf Standard-Hutschienen NS 35/7,5 oder NS 35/15 montieren. Sie bietet eine Erdungsposition mit zwei Anschlusspunkten und gewährleistet einen niederohmigen Erdungspfad in Verteilerkästen, Maschinenverdrahtung und Automatisierungssystemen.

Technische Daten

• Anschlusstechnik: Push-in, werkzeuglose Verdrahtung für massive und feindrähtige Leiter mit Aderendhülse
• Nennquerschnitt: 2,5 mm², unterstützt massive Leiter von 0,2–4 mm² und feindrähtige Leiter von 0,2–2,5 mm²
• Farbe: Grün-gelb (standardmäßige PE-Kennzeichnung)
• Anzahl der Anschlüsse: 2 (eine Erdungsposition)
• Montageart: Hutschiene NS 35/7,5 und NS 35/15
• Isolierstoff: Polyamid (PA), Brennbarkeitsklasse UL 94 V0
• Abisolierlänge: 8–10 mm
• Betriebstemperatur: -60 °C bis +105 °C
• Bemessungsstoßspannung: 6 kV, Überspannungskategorie III, Verschmutzungsgrad 3
• Normen und Zulassungen: IEC 60947-7-2, UL, cUL, EAC, VDE

Warum diese Klemme wählen

Die Push-in-Mechanik reduziert die Verdrahtungszeit im Vergleich zu Schraubklemmen um bis zu 50 %, während der vibrationsfeste Kontakt langfristige Zuverlässigkeit in rauen Industrieumgebungen gewährleistet. Das grün-gelbe Gehäuse kennzeichnet die Klemme eindeutig als Schutzleiter und verhindert Verdrahtungsfehler. Mit einem weiten Betriebstemperaturbereich und einer hohen Bemessungsstoßspannung eignet sie sich für anspruchsvolle Anwendungen von Kühlhäusern bis zu Solarwechselrichtern.

Ideale Anwendungsfälle

• Anschluss von PE-Leitern in Schaltschränken und Verteilerkästen
• Gebäudeautomation und HLK-Systeme, die eine schnelle, werkzeuglose Installation erfordern
• Maschinenbau und Schaltschrankbau, wo Verdrahtungsgeschwindigkeit und Zuverlässigkeit entscheidend sind
• Bahn- und Erneuerbare-Energien-Anlagen mit Vibrationen und extremen Temperaturen

Gut zu wissen

Für feindrähtige Leiter ohne Aderendhülse erfordern Push-in-Klemmen einen Schraubendreher, um den Federkäfig zu öffnen. Die Klemme ist Teil der Phoenix-Contact-PTI-Serie, die für kompaktes Design und hohe Packungsdichte auf der Hutschiene bekannt ist. Überprüfen Sie immer den maximalen Stromwert gemäß der Installationsnorm und der Umgebungstemperatur-Derating.
