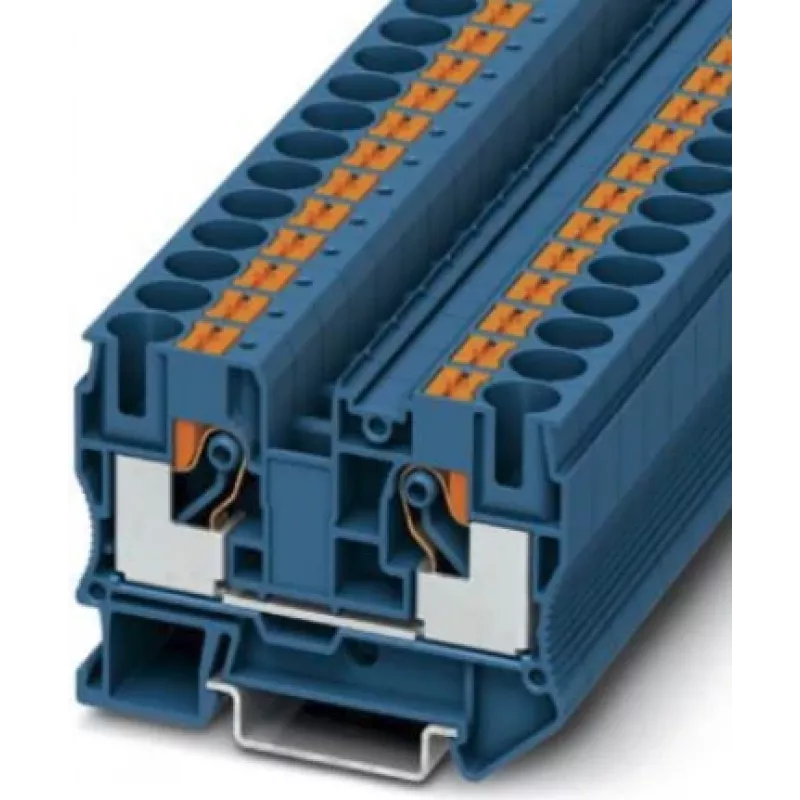

Phoenix 3212123 PT 10 BU Durchgangsklemme, Push-in-Anschluss, 10 mm², blau

In Schaltschränken und Verteilerkästen kann das Verbinden großer Leiter ohne Werkzeug eine Herausforderung sein. Die Phoenix 3212123 PT 10 BU Durchgangsklemme löst dies mit einem Push-in-Anschluss, der starre und flexible Leiter bis 10 mm² aufnimmt und so Zeit bei der Installation spart. Das blaue Gehäuse bietet eine klare visuelle Identifikation für Neutralleiter oder andere festgelegte Stromkreise.

Für wen ist sie geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die in industriellen Steuerungssystemen, Gebäudeautomation und Energieverteilung arbeiten. Ideal für alle, die zuverlässige Hochstromverbindungen auf Standard-Hutschienen mit schneller Verdrahtung und langfristiger Stabilität benötigen.

Hauptmerkmale

• Push-in-Anschlusstechnik für werkzeugloses Verdrahten von starren Leitern und flexiblen Leitern mit Aderendhülsen.
• Nennquerschnitt 10 mm², unterstützt Leiter von 0,5 mm² bis 16 mm² (starr) oder 10 mm² (flexibel).
• Bemessungsspannung 1000 V und Bemessungsstrom 57 A (IEC), geeignet für anspruchsvolle industrielle Umgebungen.
• Montage auf Hutschiene NS 35/7,5 und NS 35/15, kompatibel mit Standard-Zubehör für Reihenklemmen.
• Blaues Polyamid-Gehäuse, Brennbarkeitsklasse UL 94 V0, Betriebstemperatur -60 °C bis 105 °C.

Technische Daten

• Anschlusstechnik: Push-in
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Befestigungsart: Hutschiene NS 35/7,5, NS 35/15
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 57 A
• Bemessungsstoßspannung: 8 kV
• Isolierstoff: PA (Polyamid)
• Brennbarkeitsklasse (UL 94): V0
• Abisolierlänge: 12 mm
• Min. Querschnitt starrer Leiter: 0,5 mm²
• Max. Querschnitt starrer Leiter: 16 mm²
• Min. Querschnitt flexibler Leiter: 0,5 mm²
• Max. Querschnitt flexibler Leiter: 10 mm²
• Betriebstemperatur: -60 °C bis 105 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Verdrahtungsart: 1-stöckig

Tipps

Für zuverlässige Push-in-Verbindungen stellen Sie sicher, dass die Leiterenden sauber sind und verwenden Sie bei flexiblen Drähten Aderendhülsen. Das blaue Gehäuse eignet sich ideal zur Kennzeichnung von Neutralleitern gemäß den Verdrahtungskonventionen. Überprüfen Sie immer, ob die Hutschiene ordnungsgemäß geerdet ist und die Reihenklemme sicher auf der Schiene eingerastet ist.
