Phoenix 3211780 PT 4-TWIN-PE Schutzleiter-Klemmenblock, Push-in, 4 mm², Grün-Gelb

Der Phoenix 3211780 PT 4-TWIN-PE ist ein Schutzleiter-Klemmenblock, der für zuverlässige PE-Verbindungen in industriellen Schaltschränken und Verteilersystemen entwickelt wurde. Seine Push-in-Anschlusstechnik ermöglicht ein schnelles, werkzeugloses Verdrahten von massiven und feindrähtigen Leitern bis 4 mm², während das grün-gelbe Gehäuse eine eindeutige Kennzeichnung als Schutzleiterklemme bietet. Mit drei Anschlusspunkten und einem kompakten einstöckigen Design nimmt er mehrere Erdungsleiter auf einer Standard-Hutschiene auf und gewährleistet so eine sichere und effiziente Installation.

Vorteile

Push-in-Anschlüsse reduzieren die Verdrahtungszeit im Vergleich zu Schraubverbindungen um bis zu 50 %, und die wartungsfreie Federklemme hält auch bei Vibrationen einen konstanten Kontaktdruck aufrecht. Der Klemmenblock unterstützt einen breiten Leiterquerschnittsbereich von 0,2 mm² bis 6 mm² (massiv) und 24 bis 10 AWG und ist damit vielseitig für verschiedene Erdungsanwendungen einsetzbar. Sein Isoliermaterial PA erfüllt die Entflammbarkeitsnorm UL 94 V0, und der Betriebstemperaturbereich von -60 °C bis 105 °C eignet sich für raue Umgebungen. Die PE-Funktion integriert sich direkt in die Hutschiene und sorgt ohne zusätzliche Verdrahtung für automatischen Erdkontakt.

Geeignet für

• Erdung von Steuerkreisen im Maschinenbau und Schaltschrankbau
• Schutzleiterverbindungen in Automatisierungssystemen und Energieverteilung
• Verwendung mit Hutschienen NS 35/7,5 und NS 35/15 in Industriegehäusen
• Anwendungen mit hoher Vibrationsfestigkeit und wartungsfreien Verbindungen
• Installationen, bei denen ein schnelles, werkzeugloses Verdrahten mehrerer PE-Leiter erforderlich ist

Wichtige technische Daten

• Anschlusstechnik: Push-in
• Nennquerschnitt: 4 mm²
• Anzahl der Anschlüsse: 3
• Anzahl der Positionen: 1
• Befestigungsart: Hutschiene (NS 35/7,5, NS 35/15)
• Isoliermaterial: PA (Polyamid), Entflammbarkeit UL 94 V0
• Abisolierlänge: 10 mm
• Leiterquerschnitt massiv: 0,2 - 6 mm²
• Leiterquerschnitt feindrähtig: 0,2 - 4 mm²
• Leiterquerschnitt AWG: 24 - 10
• Betriebstemperatur: -60 °C bis 105 °C
• Normen/Zulassungen: IEC 60947-7-2, UL, CSA, EAC, VDE

Empfehlungen

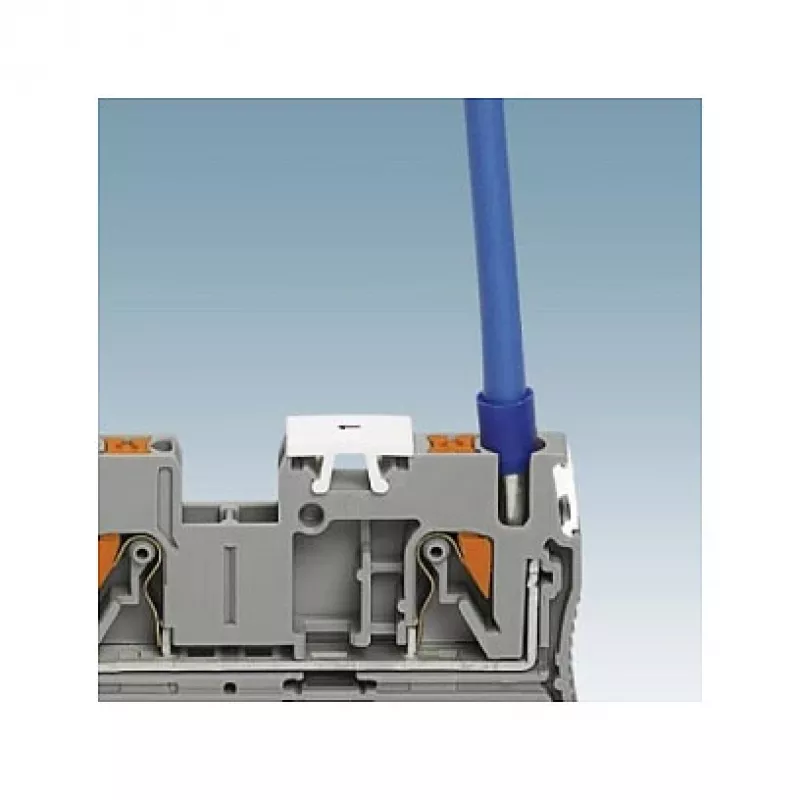

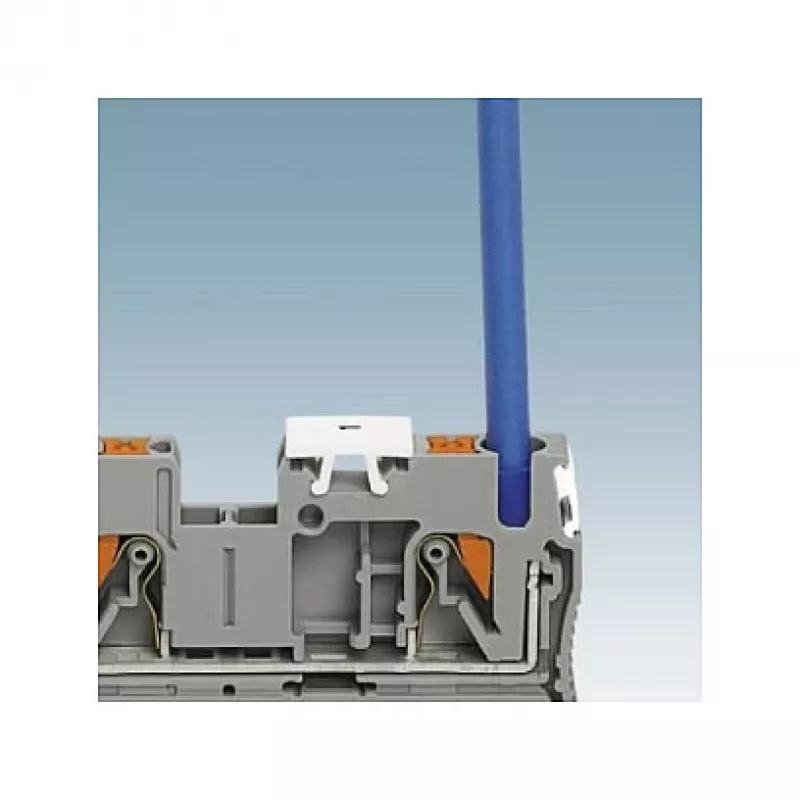

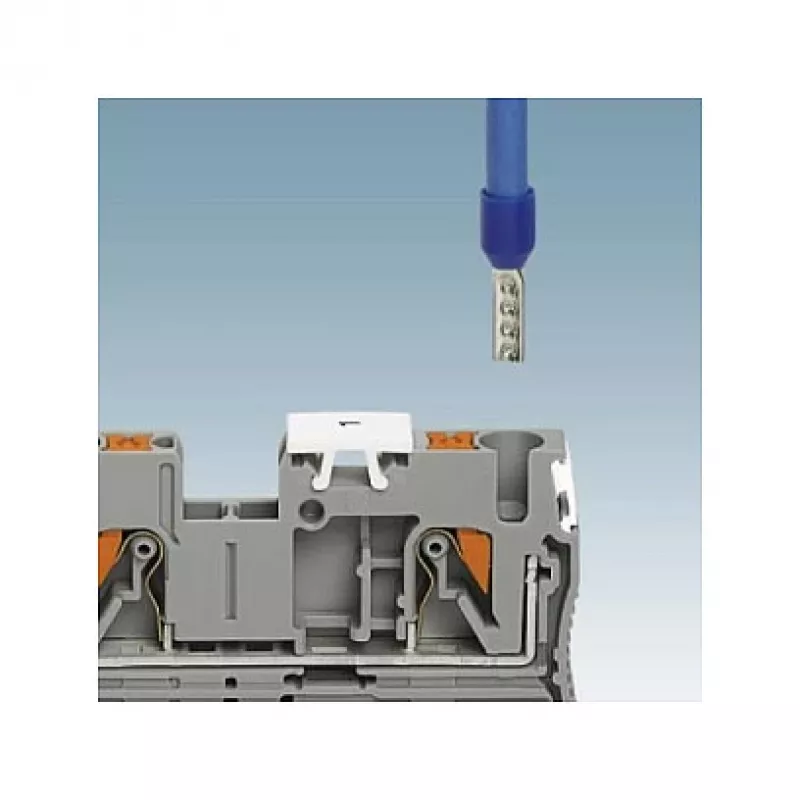

Für eine optimale Leistung kombinieren Sie den Klemmenblock mit Phoenix-Endabdeckungen und Trennplatten, um eine ordnungsgemäße Isolierung und Trennung zu gewährleisten. Verwenden Sie Aderendhülsen bei feindrähtigen Leitern, um ein Aufspleißen zu verhindern und sichere Push-in-Verbindungen zu gewährleisten. Stellen Sie sicher, dass die Hutschiene ordnungsgemäß geerdet ist, um die PE-Funktion des Klemmenblocks zu erhalten.
