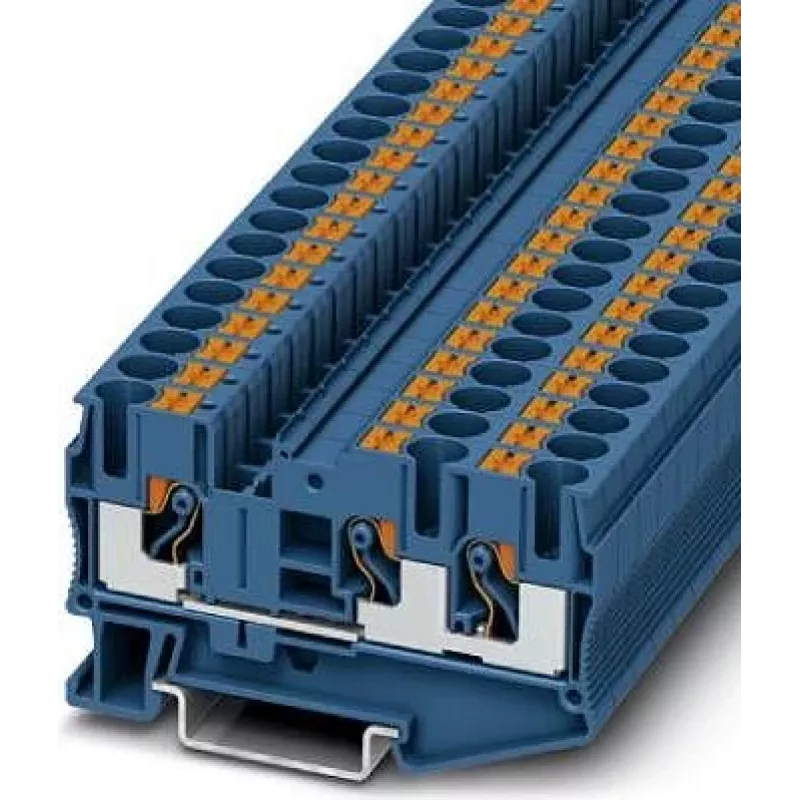

Phoenix 3211485 PT 6-TWIN BU Durchgangsklemme, Push-in, Blau

In Schaltschränken und Verteilerkästen ist das Verbinden mehrerer Leiter ohne übermäßigen Platzbedarf auf der Hutschiene eine ständige Herausforderung. Die Phoenix 3211485 PT 6-TWIN BU Durchgangsklemme löst dies, indem sie drei Push-in-Anschlusspunkte in einem kompakten 6-mm-Gehäuse bietet. Die blaue Farbe kennzeichnet sie eindeutig als Neutralleiterklemme und unterstützt so eine sichere und geordnete Verdrahtung in industriellen Anwendungen.

Für wen ist sie geeignet

Diese Klemme ist ideal für Schaltschrankbauer, Maschinenhersteller und Elektroinstallateure, die eine zuverlässige Verdrahtung mit hoher Packungsdichte auf Standard-Hutschienen benötigen. Sie eignet sich für Anwendungen, die eine eigene Neutralleiterklemme erfordern, die bis zu 41 A und 1000 V verarbeiten kann, von der Gebäudeautomation bis hin zu industriellen Steuerungssystemen.

Hauptmerkmale

• Push-in-Anschlusstechnik für schnelles, werkzeugloses Verdrahten von starren und mit Aderendhülsen versehenen Leitern
• Drei Anschlusspunkte (TWIN-Design) ermöglichen zwei Leiter auf einer Seite und einen auf der anderen
• Bemessungsspannung 1000 V und Bemessungsstrom 41 A, geeignet für anspruchsvolle elektrische Installationen
• Blaues Gehäuse zur eindeutigen Kennzeichnung als Neutralleiterklemme
• Montage auf Standard-Hutschiene NS 35/7,5 oder NS 35/15
• Hochwertige Polyamid-Isolierung, Brennbarkeitsklasse UL 94 V0
• Weiter Betriebstemperaturbereich von -60 °C bis 105 °C

Technische Daten

• Typ: Durchgangsklemme
• Anschlussmethode: Push-in
• Anzahl der Anschlüsse: 3
• Anzahl der Potentiale: 1
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 41 A
• Bemessungsstoßspannung: 8 kV
• Leiterquerschnitt starr: 0,5 – 10 mm²
• Leiterquerschnitt flexibel: 0,5 – 10 mm² (mit Aderendhülse)
• Leiterquerschnitt AWG: 20 – 8
• Abisolierlänge: 10 mm – 12 mm
• Isolierstoff: Polyamid (PA)
• Brennbarkeitsklasse: UL 94 V0
• Farbe: Blau
• Montageart: Hutschiene NS 35/7,5, NS 35/15
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Betriebstemperaturbereich: -60 °C bis 105 °C

Tipps

Für eine optimale Leistung stellen Sie sicher, dass die Leiter auf die empfohlene Länge von 10–12 mm abisoliert werden. Verwenden Sie bei flexiblen Leitern Aderendhülsen, um eine sichere Push-in-Verbindung zu gewährleisten. Diese Klemme ist für den Einsatz in Umgebungen mit Verschmutzungsgrad 3 und Überspannungskategorie III ausgelegt und eignet sich daher für die meisten industriellen Schalttafeln.
