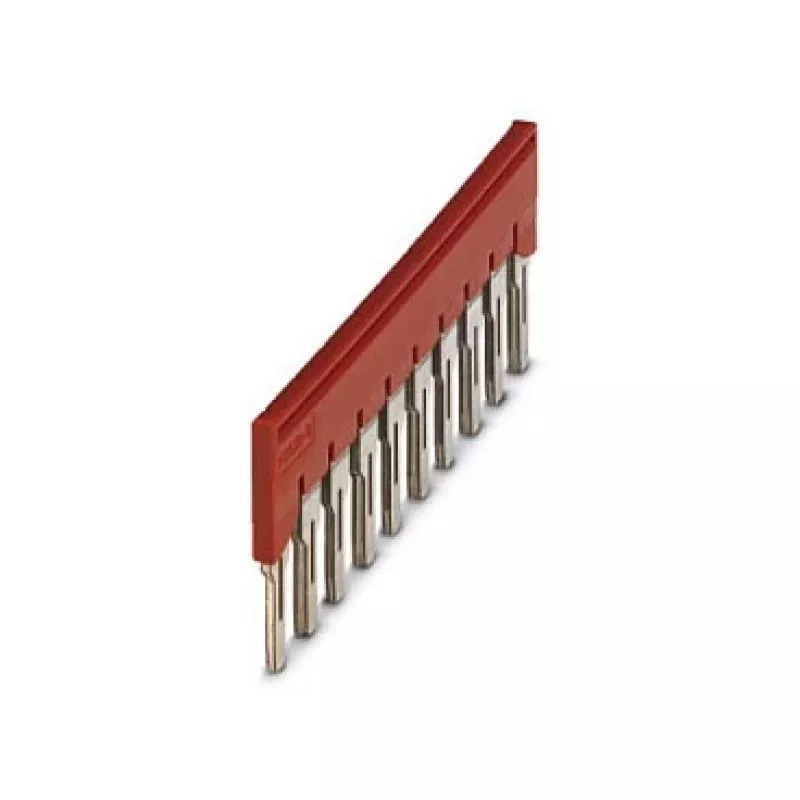

Phoenix 3030323 FBS 10-8 Steckbrücke, 10-polig, 8,2 mm Rastermaß, Rot

Im Schaltschrank und bei Reihenklemmen-Anordnungen ist das einzelne Überbrücken mehrerer Klemmen zeitaufwendig und fehleranfällig. Die Phoenix 3030323 FBS 10-8 Steckbrücke löst dieses Problem, indem sie bis zu 10 benachbarte Klemmen mit einem einzigen Bauteil verbindet, was Installationszeit spart und potenzielle Fehler reduziert. Ihr Rastermaß von 8,2 mm passt zu Standard-Phoenix-Reihenklemmen und gewährleistet einen sicheren Sitz und eine zuverlässige elektrische Verbindung.

Für wen ist sie geeignet

Diese Steckbrücke ist ideal für Schaltschrankbauer, Maschinenhersteller und Elektroinstallateure, die Strom oder Signale schnell und sicher auf mehrere Klemmen verteilen müssen. Sie eignet sich für Anwendungen in der industriellen Steuerung, Energieverteilung und Automatisierung, bei denen hohe Nennströme und robuste Isolierung erforderlich sind.

Hauptmerkmale

• 10-polige Brücke zum gleichzeitigen Verbinden von bis zu 10 Reihenklemmen
• 8,2 mm Rastermaß, kompatibel mit Phoenix-Reihenklemmen gleichen Abstands
• Bemessungsspannung 800 V und Bemessungsstrom 41 A, geeignet für Hochleistungsschaltungen
• Rotes Polyamid-Gehäuse, halogenfrei und flammwidrig (UL 94 V0)
• Kupferkontakte mit Zinnbeschichtung für geringen Kontaktwiderstand und Korrosionsbeständigkeit
• Weiter Betriebstemperaturbereich von -60 °C bis 105 °C
• Entspricht IEC 60947-7-1, UL 1059 und CSA C22.2 Nr. 158

Technische Daten

• Produkttyp: Steckbrücke
• Anzahl der Positionen: 10
• Rastermaß: 8,2 mm
• Farbe: Rot
• Isoliermaterial: PA (Polyamid)
• Kontaktmaterial: Kupfer
• Bemessungsspannung (IEC): 800 V
• Bemessungsstrom (IEC): 41 A
• Bemessungsstoßspannung: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Brennbarkeitsklasse: UL 94 V0
• Betriebstemperaturbereich: -60 °C bis 105 °C
• Montageart: Steckbar
• Kompatibilität: Für Reihenklemmen mit 8,2 mm Rastermaß
• Normen: IEC 60947-7-1, UL 1059, CSA C22.2 Nr. 158
• Umweltkonformität: RoHS, REACH

Tipps

Um eine zuverlässige Verbindung zu gewährleisten, überprüfen Sie vor der Installation, ob Ihre Reihenklemmen ein Rastermaß von 8,2 mm haben. Die Brücke ist für die Steckmontage ausgelegt; drücken Sie sie einfach auf die Klemmen, bis sie einrastet. Für Umgebungen mit starken Vibrationen sollten Sie zusätzliche Endhalter verwenden oder regelmäßig den festen Sitz prüfen. Diese Brücke ist nicht zum Trennen unter Last geeignet; unterbrechen Sie immer den Stromkreis, bevor Sie sie installieren oder entfernen.
