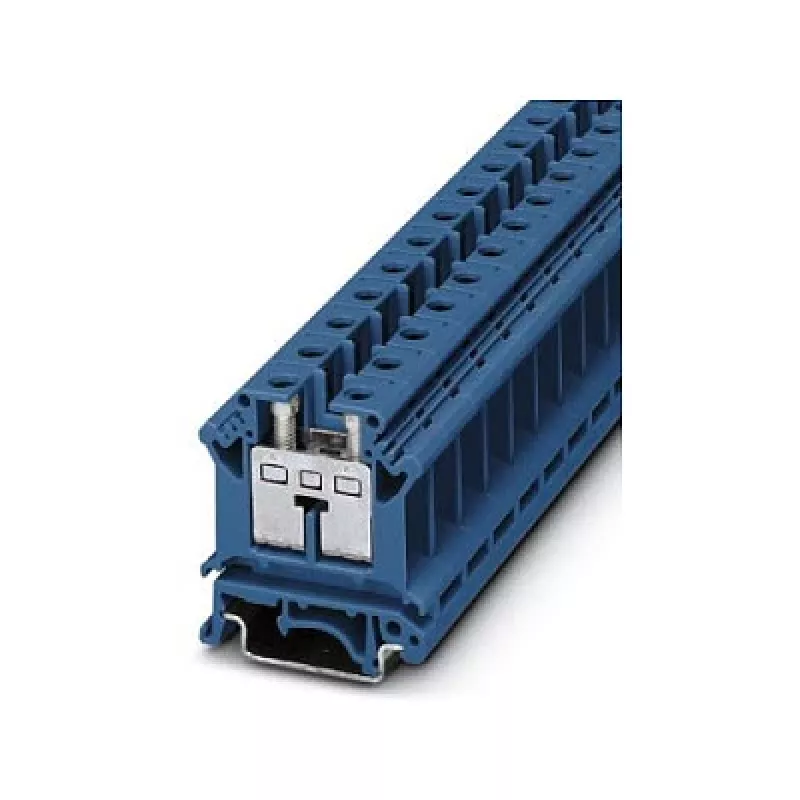

Phoenix 3006205 UIK 16 BU Durchgangsklemme, blau, 16 mm², Schraubanschluss, DIN-Schiene

Die Phoenix 3006205 UIK 16 BU ist eine Durchgangsklemme für zuverlässige elektrische Verbindungen auf DIN-Schienen. Diese blaue Schraubklemme nimmt Leiterquerschnitte von 0,5 bis 16 mm² (AWG 20 bis 6) auf und unterstützt einen Nennstrom von 76 A bei einer Nennspannung von 1000 V, was sie für anspruchsvolle industrielle Anwendungen geeignet macht.

Vorteile

Dank der Schraubanschlusstechnik bietet die UIK 16 BU eine gasdichte, vibrationsfeste Verbindung. Das Polyamidgehäuse bietet hervorragende Isolierung und erfüllt die Entflammbarkeitsanforderungen UL 94 V-0. Das kompakte Design ermöglicht eine dichte Verdrahtung, während der weite Betriebstemperaturbereich von -60 °C bis 105 °C Leistung in rauen Umgebungen garantiert.

Geeignet für

• Durchgangsverdrahtung in Schaltschränken und Anschlussdosen
• Industriemaschinen und Schaltanlagen
• Verteiler und Stromversorgungen

Technische Daten

• Klemmentyp: Durchgangsklemme
• Anschluss: Schraubanschluss, 2 Anschlüsse
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 76 A
• Leiterquerschnitt: 0,5 – 16 mm² massiv/flexibel
• AWG-Leitergröße: 20 – 6
• Abisolierlänge: 12 mm
• Gewinde: M4, Anzugsdrehmoment 1,5 – 1,8 Nm
• Montage: DIN-Schiene NS 35/7,5 oder NS 35/15
• Betriebstemperatur: -60 °C bis 105 °C
• Gehäusematerial: Polyamid, flammwidrig UL 94 V-0
• Farbe: Blau

Empfehlungen

Verwenden Sie für optimale Leistung einen geeigneten Schraubendreher mit dem richtigen Drehmoment (1,5 – 1,8 Nm) und isolieren Sie den Leiter auf die empfohlene Länge von 12 mm ab. Stellen Sie sicher, dass die Klemme sicher auf der DIN-Schiene montiert ist.
