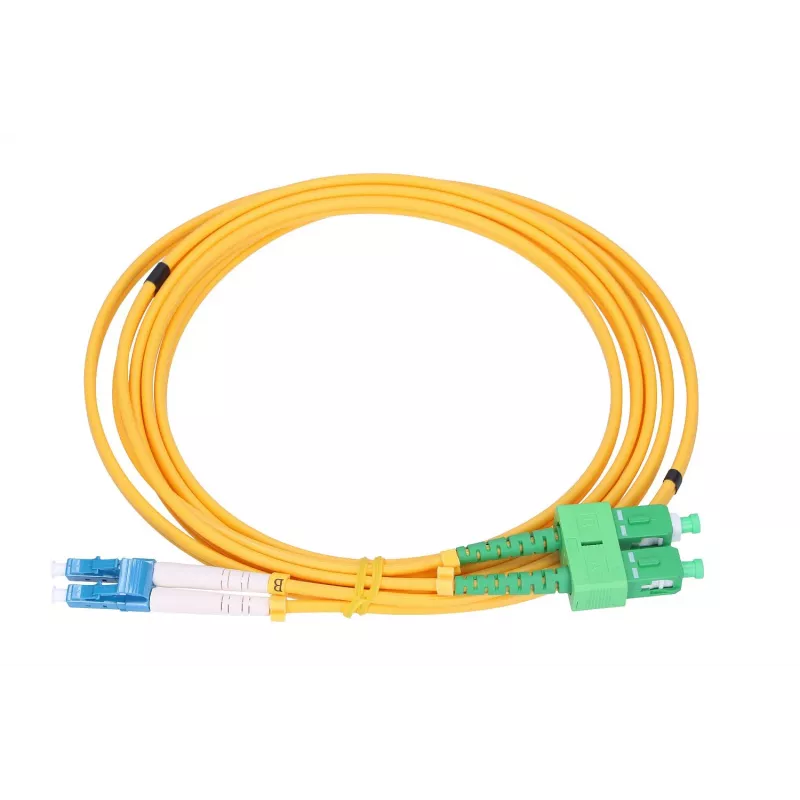

Patchkabel Extralink SC/APC – LC/UPC Singlemode Duplex G.657.A1 3 mm, 5 m

Extralink SC/APC – LC/UPC Singlemode-Duplex-Patchkabel mit G.657.A1-Faser und 3 mm Manteldurchmesser, 5 m Länge. Dieses Patchkabel bietet optische Vollduplex-Übertragung zwischen Geräten mit SC/APC- und LC/UPC-Abschlüssen und ist für FTTH-Installationen und Innenraum-Glasfaserverbindungen optimiert. Es eignet sich zur Verbindung von optischen Geräten wie ONT/ONU, OLT, Medienkonvertern, Switches und Patchpanels, wo ein kompaktes Duplex-Singlemode-Kabel mit sicherer Steckerverrastung erforderlich ist.

Vorteile

Das Kabel verwendet eine G.657.A1-Singlemode-Faser, die eine verbesserte Biegeleistung für Installationen mit engen Verlegeanforderungen bietet. Mit SC/APC an einem Ende und LC/UPC am anderen unterstützt das Patchkabel verlustarme, polarisationsstabile Verbindungen und einfaches Einstecken in Standardadapter und Panels. Der 3 mm Mantel bietet mechanischen Schutz und bleibt gleichzeitig flexibel für die Innenraumverlegung, und die 5 m Länge deckt typische Entfernungen von Rack zu Gerät und von Wand zu Gerät ohne übermäßigen Durchhang ab.

Geeignet für

• FTTH-Teilnehmeranschlüsse zwischen OLT/ONT- oder ONU-Geräten
• Verbindung von Patchpanels, Glasfaserverteilern und Wandanschlussdosen
• Verbindung von Medienkonvertern, Switches und optischen Transceivern in Innenbereich-Racks
• Installationen, die eine verbesserte Biegeleistung in Wohn- oder Geschäftsräumen erfordern

Technische Daten

• Fasertyp: G.657.A1 Singlemode
• Stecker A: SC/APC (abgewinkelt physical contact, grüne Ferrule)
• Stecker B: LC/UPC (ultra physical contact, blaue Ferrule)
• Konfiguration: Duplex (zwei Fasern)
• Kabelmanteldurchmesser: 3 mm
• Kabellänge: 5 m
• Anwendung: Innenbereich/FTTH optische Patchung und Geräteverbindung

Verwendung

Verlegen Sie das Patchkabel entlang von Kabeltrassen oder hinter Geräteracks, wobei scharfe Biegungen und Quetschstellen vermieden werden sollten. Richten Sie die SC/APC- und LC/UPC-Stecker auf die entsprechenden Adapter oder Ports aus und stecken Sie sie ein, bis sie einrasten oder fest sitzen. Stellen Sie sicher, dass die Stecker vor dem Einstecken sauber sind, indem Sie sie inspizieren oder geeignete Faserreinigungswerkzeuge verwenden; Verschmutzung kann zu erhöhter Einfügedämpfung führen. Achten Sie bei Duplex-Verbindungen auf die richtige Polarität, sodass Sende- und Empfangsfasern mit den entsprechenden Ports an beiden Enden übereinstimmen.

Empfehlungen

Lagern Sie das Patchkabel lose aufgewickelt, um Knicke zu vermeiden. Halten Sie beim Verlegen einen Mindestbiegeradius gemäß den G.657.A1-Spezifikationen ein (vermeiden Sie enge Wicklungen um kleine Radien). Reinigen Sie die Stecker vor dem Anschließen mit fusselfreien Tüchern oder Faserreinigungswerkzeugen und verwenden Sie Staubkappen, wenn sie nicht verwendet werden, um die Steckerendflächen zu schützen.
