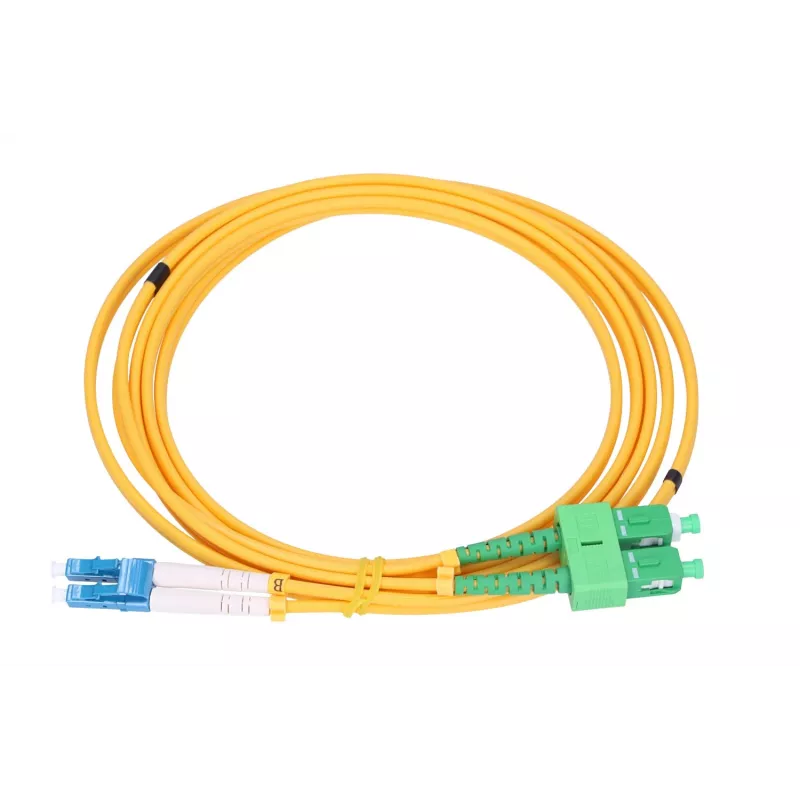

Patchcord Extralink SC/APC - LC/UPC Singlemode Duplex G.657.A1 3mm 1m

Patchcord Extralink SC/APC - LC/UPC Singlemode Duplex G.657.A1 3mm 1m ist ein optisches Singlemode-Duplex-Patchkabel, das für FTTH- und andere Glasfaserverbindungen entwickelt wurde. Das Kabel verwendet biegeunempfindliche G.657.A1-Fasern in einem 3 mm gelben Mantel und bietet eine kompakte Verbindung mit SC/APC an einem Ende und LC/UPC am anderen. Mit einer Länge von 1 m und Vollduplex-Abschlüssen ist dieses Patchkabel für kurze Verbindungen zwischen optischen Geräten, Patchpanels und Endgeräten beim Kunden vorgesehen.

Vorteile

Das Extralink-Patchkabel kombiniert biegeunempfindliche G.657.A1-Fasern mit standardmäßigen SC/APC- und LC/UPC-Steckverbindern, um eine niedrige Einfügedämpfung und eine stabile Rückflussdämpfung in typischen FTTH-Umgebungen zu gewährleisten. Sein 3-mm-Mantel ermöglicht eine einfache Handhabung und Verlegung bei gleichzeitigem Faserschutz. Die Duplex-Konfiguration unterstützt gleichzeitige Sende- und Empfangskanäle, und der farbcodierte gelbe Mantel ermöglicht eine schnelle Identifizierung von Singlemode-Verbindungen.

Geeignet für

• FTTH-Drop- und Innenanschlüsse beim Kunden
• Patchpanels und optische Verteilerrahmen
• Verbindung von OLT, ONU/ONT und optischen Transceivern
• Kurze Patchstrecken in Telekommunikationsräumen und Geräteschränken

Wichtige Spezifikationen

• Fasertyp: Singlemode, biegeunempfindlich G.657.A1
• Manteldurchmesser: 3 mm
• Länge: 1 m
• Steckerkonfiguration: Duplex (zwei Fasern)
• Stecker A: SC/APC (abgewinkelt physical contact, APC)
• Stecker B: LC/UPC (ultra physical contact, UPC)
• Mantelfarbe: Gelb (Singlemode-Kennzeichnung)

Verwendung

Verlegen Sie das Patchkabel vom Quellgerät zum Zielgerät und vermeiden Sie scharfe Biegungen und enge Schlaufen. Stellen Sie sicher, dass die Stecker vor dem Einstecken sauber sind, um die Transceiver-Schnittstellen zu schützen; verwenden Sie bis zur Installation Staubschutzkappen. Stecken Sie die SC/APC- und LC/UPC-Stecker in die entsprechenden Adapter- oder Transceiver-Ports, bis ein sicherer Sitz spürbar ist. Beachten Sie bei Duplex-Betrieb die Sende-/Empfangsausrichtung, um die Verbindungsverdrahtung einzuhalten. Befestigen Sie das Kabel beim Verlegen in Panels oder Racks mit schonenden Clips oder Kabelbindern, um Zugbelastung an den Steckern zu vermeiden.

Empfehlungen

Überprüfen und reinigen Sie die Ferrulen vor jedem Anschluss, halten Sie den empfohlenen Mindestbiegeradius für G.657.A1-Fasern ein und vermeiden Sie es, während der Installation am Mantel in der Nähe des Steckers zu ziehen. Lagern Sie unbenutzte Patchkabel mit Schutzkappen in einer trockenen, staubfreien Umgebung.
