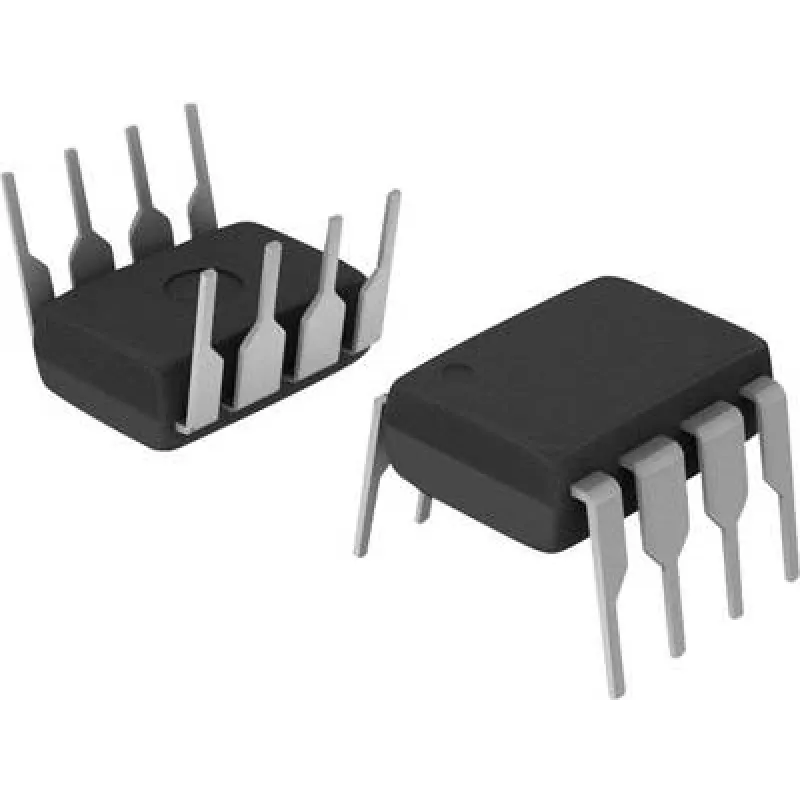

Phototransistor-Optokoppler Broadcom HCPL-2730-000E DIP-8 Darlington DC

Broadcom HCPL-2730-000E ist ein Phototransistor-Optokoppler im DIP-8-Gehäuse mit einer Darlington-Ausgangsstufe, der für die galvanische Trennung von DC-Signalen entwickelt wurde. Das Bauelement trennt die Eingangs-LED vom Phototransistor-Ausgang, um eine zuverlässige elektrische Isolierung zwischen Niederspannungs-Steuerschaltungen und der isolierten Seite zu gewährleisten. Es ist für die Anbindung von Logikpegelsignalen, Mikrocontroller-Eingängen und anderen langsamen digitalen Leitungen vorgesehen, bei denen eine DC-Isolierung und ein Eingangs-Ausgangs-Schutz erforderlich sind.

Vorteile

Die Darlington-Ausgangskonfiguration liefert eine höhere Stromverstärkung als ein einzelner Transistor und ermöglicht so eine stärkere Ausgangssteuerung für nachgeschaltete Logik- oder Pull-down-Anforderungen bei gleichzeitig niedrigem Eingangs-LED-Strom. Das DIP-8-Gehäuse unterstützt die einfache Durchsteckmontage für Prototyping und bestehende Schaltungsdesigns. Der Optokoppler bietet eine stabile Leistung für die niederfrequente digitale Isolierung und verringert das Risiko von Erdschleifen, indem er die galvanische Trennung zwischen den Schaltkreisen aufrechterhält.

Geeignet für

• Isolierung von digitalen Ein- und Ausgängen von Mikrocontrollern
• Signalpegelumsetzung zwischen verschiedenen Logikbereichen
• Rückkopplung in Stromversorgungen und Isolation von Regelkreisen
• Industrielle Steuerungsschnittstellen mit langsamen digitalen Signalen

Wichtige Spezifikationen

• GehäVerwendung: 8-poliges DIP (Durchsteckmontage)
• Ausgangstyp: Phototransistor mit Darlington-Konfiguration
• Funktion: DC-Signalisolierung / langsame digitale Isolierung
• Eingang: Ansteuerung über Infrarot-LED erforderlich; Betrieb mit niedrigem Eingangsstrom
• Isolierung: Galvanische Trennung zwischen Eingangs-LED und Ausgangstransistor
• Montage: Durchsteckmontage auf Leiterplatte

Verwendung

Platzieren Sie das Bauelement in einer Durchsteckbohrung auf der Leiterplatte und beachten Sie die korrekte Pin-Ausrichtung für die Eingangs-LED und die Ausgangstransistor-Pins. Steuern Sie die Eingangs-LED von der Steuerseite aus mit einem geeigneten strombegrenzenden Vorwiderstand an, der auf den erforderlichen LED-Treibstrom abgestimmt ist. Verbinden Sie auf der isolierten Seite den Phototransistor-Ausgang mit dem Ziel-Logiknetzwerk oder Pull-up-/Pull-down-Netzwerk entsprechend den erforderlichen Logikpegeln. Beachten Sie die empfohlenen absoluten Maximalwerte für Eingangsstrom und Ausgangsspannung bei der Gestaltung der umgebenden Schaltung, um eine zuverlässige Isolierung und einen langfristigen Betrieb zu gewährleisten.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb einen geeigneten strombegrenzenden Vorwiderstand an der Eingangs-LED und stellen Sie sicher, dass das Pull-up- oder Pull-down-Netzwerk am Ausgang den erwarteten Logikschwellen entspricht. Sorgen Sie für angemessene Kriech- und Luftstrecken auf der Leiterplatte, um die Isolationsklasse einzuhalten, und setzen Sie das Bauelement keinen Temperaturen oder Spannungen außerhalb der angegebenen Grenzwerte aus.
