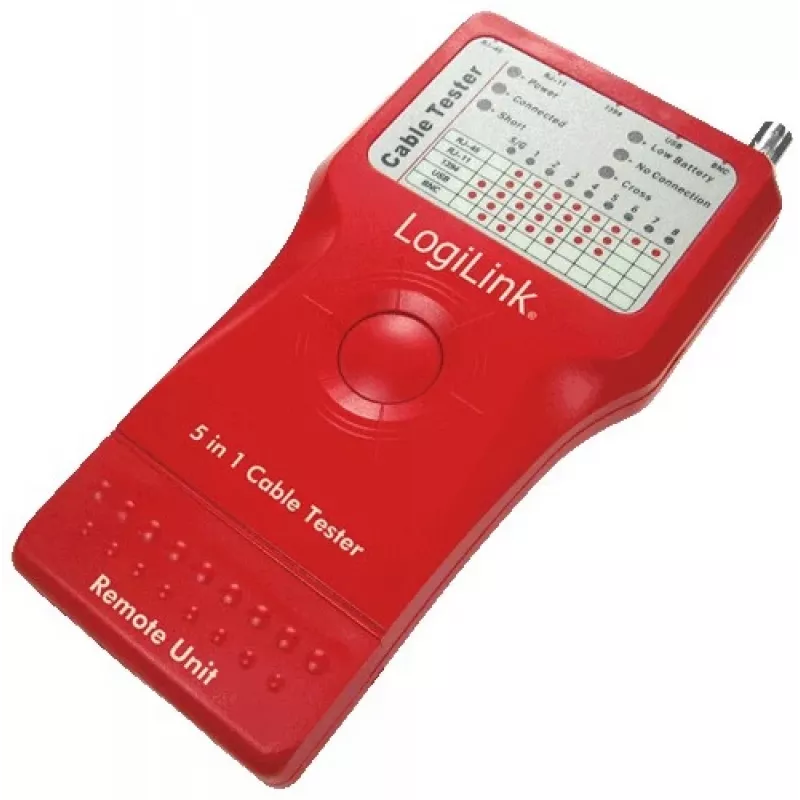

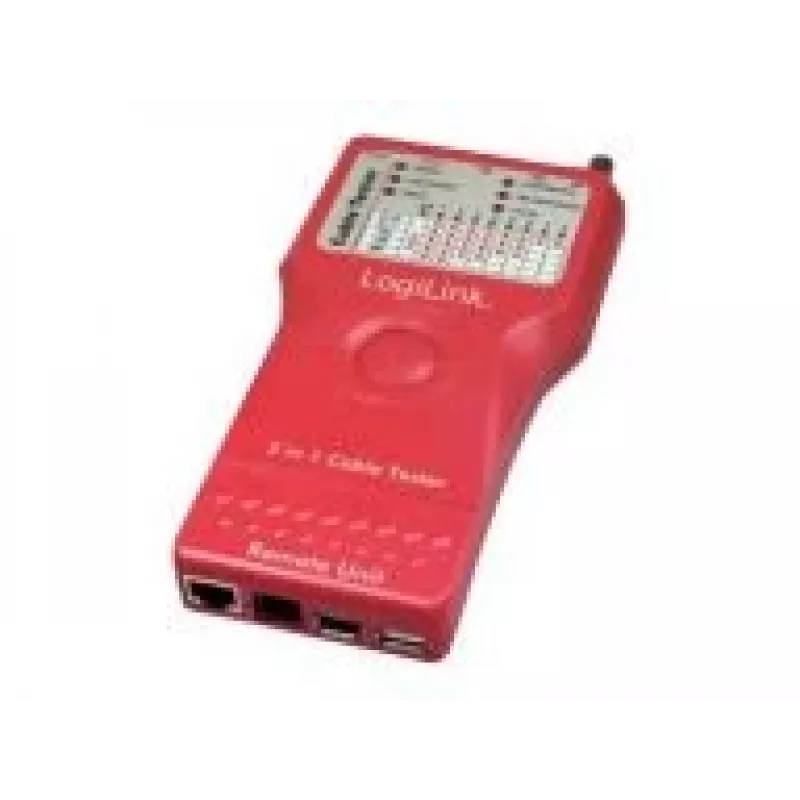

Netzwerkkabeltester LogiLink WZ0014

Der LogiLink WZ0014 5-in-1-Kabeltester prüft fünf gängige LAN- und Computerkabeltypen. Er überprüft installierte Verkabelung und Patchkabel mit RJ-11-, RJ-45-, USB-, IEEE1394- und BNC-Steckern und dient zur Erkennung von Verdrahtungsdurchgang und typischen Fehlern bei geraden Verbindungen. Das kompakte, ergonomische Handgerät enthält eine ferne Prüfeinheit, die im Hauptgerät aufbewahrt wird, und wird mit einer 9-V-Batterie betrieben.

Vorteile

Der Tester unterstützt RJ-11-, RJ-45-, BNC-, USB- und IEEE1394-Kabel und kann sowohl geschirmte (STP) als auch ungeschirmte (UTP) LAN-Kabel testen. Eine Ein-Knopf-Bedienung, LED-Anzeigen und ein akustischer Piepser machen die Ergebnisinterpretation einfach. Das Werkzeug bietet eine Testdistanz von bis zu 600 ft (ca. 183 m) für RJ-45-/RJ-11-/BNC-Verkabelung, verfügt über einen eingebauten Batterietest und bequemen Batteriezugang und wird mit einer Tragetasche für Transport und Aufbewahrung geliefert.

Geeignet für

• Netzwerktechniker, die Ethernet-Verkabelung (RJ-45, STP/UTP) überprüfen
• IT-Mitarbeiter, die Telefon- und Modemleitungen (RJ-11) testen
• Techniker, die Video-, Koaxial- oder ältere BNC-Verbindungen prüfen
• Reparatur- und Wartungsarbeiten an USB- und IEEE1394-Kabelverbindungen
• Praxistests von installierter Verkabelung und Patchkabeln bis zu 600 ft

Wichtige Spezifikationen

• Unterstützte Anschlüsse: RJ-11, RJ-45, BNC, USB, IEEE1394
• Stromversorgung: 9-V-Batterie
• Maximale Testdistanz: 600 ft (RJ-45/RJ-11/BNC)
• Tests: Durchgang, Anzeige von Offen-, Kurzschluss- und Fehlerzuständen bei geraden Kabeln
• Anzeigen: LEDs und akustischer Piepser; eingebauter Batterietest
• Design: Ergonomisches Handgerät mit herausnehmbarer ferner Einheit; Tragetasche inklusive

Anwendung

Setzen Sie eine 9-V-Batterie in das Hauptgerät ein und überprüfen Sie bei Bedarf den Batteriestand mit dem eingebauten Batterietest. Verbinden Sie ein Ende des zu testenden Kabels mit dem Hauptgerät und das andere Ende mit der fernen Einheit (oder verwenden Sie die im Hauptgerät verstaute Fernbedieneinheit). Drücken Sie die einzelne Testtaste, um zu starten. Beobachten Sie die LED-Sequenz und achten Sie auf den akustischen Piepston, um korrekte Verdrahtung zu erkennen oder offene, kurzgeschlossene oder falsch verdrahtete Paare zu lokalisieren. Achten Sie bei USB- und IEEE1394-Kabeln darauf, dass die Stecker vollständig eingerastet sind, um Schirm- und Durchgangstests zu ermöglichen.

Empfehlungen

Verwenden Sie diesen Tester zur Überprüfung von gerade verdrahteten Verbindungen; er ist nicht zur Diagnose von Crossover- oder rückwärts verdrahteten Kabeln gedacht. Bewahren Sie die ferne Einheit bei Nichtgebrauch im Hauptgerät auf und transportieren Sie den Tester in der mitgelieferten Tasche, um ihn vor Beschädigungen zu schützen. Ersetzen Sie die 9-V-Batterie, wenn der eingebaute Batterietest eine niedrige Leistung anzeigt, um zuverlässige Ergebnisse zu gewährleisten.
