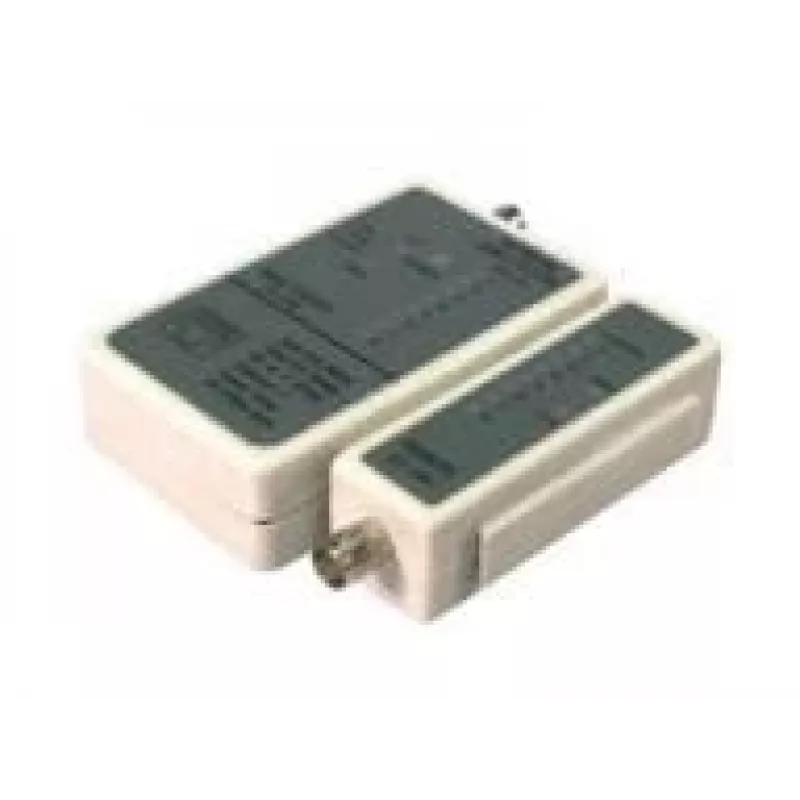

Kabeltester LogiLink WZ0011

Der LogiLink WZ0011 Kabeltester ist ein kompaktes Werkzeug zum Testen von Netzwerk- und Kommunikationskabeln, einschließlich RJ45-, RJ11- und Koaxialverbindungen. Er überprüft die Kabelkontinuität, erkennt offene Drähte, Kurzschlüsse, Fehlverdrahtungen und bietet Konfigurationsprüfungen von Pin zu Pin. Das Gerät enthält einen Remote-Abschluss mit einer RJ45-Buchse und eine schwarze Reißverschlusstasche zur Aufbewahrung; es wird mit einer einzigen 9-V-Blockbatterie betrieben (nicht im Lieferumfang enthalten).

Vorteile

Der Tester bietet sowohl Autoscan- als auch Schritt-für-Schritt-Testmodi und verwendet mehrere LEDs, um den Kabelstatus für eine schnelle Diagnose anzuzeigen. Seine Remote-Einheit ermöglicht das Testen installierter Kabel vom entfernten Ende aus, während Loopback- und Kontinuitätsfunktionen helfen, verlegte Kommunikationsleitungen zu lokalisieren und zu überprüfen. Das kompakte Format und die mitgelieferte Aufbewahrungstasche machen ihn für den Außeneinsatz geeignet.

Geeignet für

• Testen und Überprüfen von RJ45-Ethernet-Kabeln
• Überprüfen von RJ11-Telefonleitungen
• Testen der Kontinuität und Fehler von Koaxialkabeln
• Diagnose bei der Netzwerkinstallation und -wartung vor Ort

Wichtige Spezifikationen

• Unterstützte Anschlüsse: RJ45, RJ11, BNC (Koaxial)
• Testmodi: Autoscan und Schritt-für-Schritt
• Anzeigen: Mehrere LEDs für Status, Fehler und Pin-Mapping
• Remote-Einheit: 1× RJ45-Buchse
• Stromversorgung: 1× 9-V-Blockbatterie (nicht im Lieferumfang enthalten)
• Zubehör: Schwarze Reißverschlusstasche im Lieferumfang enthalten

Anwendung

Schließen Sie den Haupttester an ein Ende des Kabels an und befestigen Sie die Remote-Einheit am gegenüberliegenden Ende (verwenden Sie die RJ45-Remote für Ethernet). Wählen Sie den gewünschten Testmodus – Autoscan für einen vollständigen automatischen Durchlauf oder Schritt-für-Schritt, um die Ergebnisse einzelner Pins zu beobachten. Lesen Sie die LED-Sequenz, um Kontinuität, offene Drähte, Kurzschlüsse, Fehlverdrahtungen oder das Pin-zu-Pin-Mapping zu bestimmen. Ersetzen Sie die 9-V-Batterie, wenn die Anzeige niedrige Leistung signalisiert.

Empfehlungen

Verwenden Sie die Remote-Einheit, um installierte Verkabelung vom entfernten Ende aus zu testen, und führen Sie einen Autoscan durch, um häufige Fehler schnell zu identifizieren. Nutzen Sie für eine präzise Fehlerbehebung den Schritt-für-Schritt-Modus und überprüfen Sie die LED-Muster anhand der Bedienungsanleitung. Bewahren Sie Tester und Remote in der mitgelieferten Reißverschlusstasche auf und entnehmen Sie die Batterie bei längerer Lagerung.
