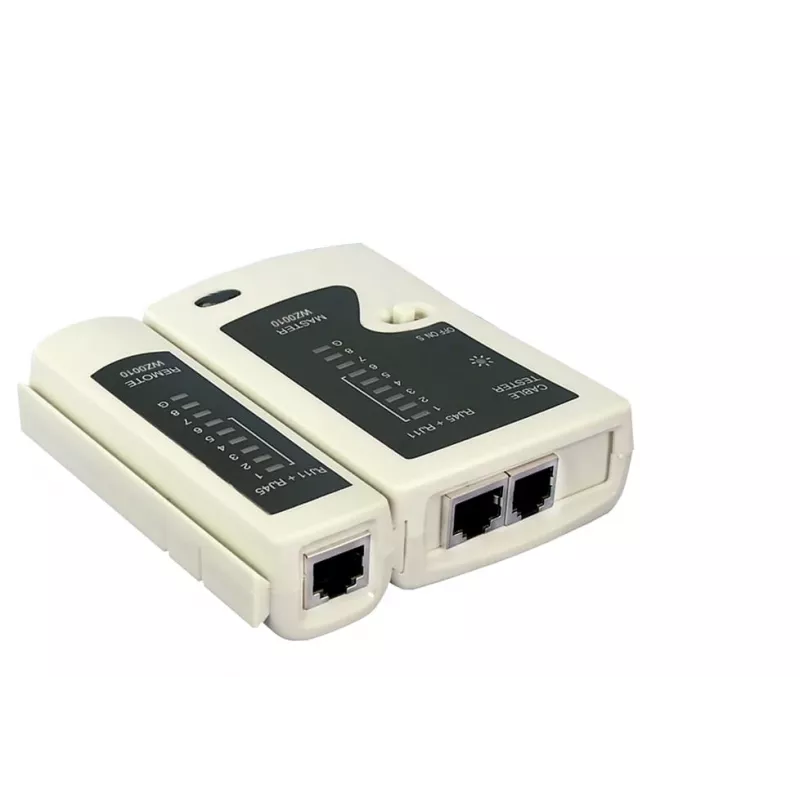

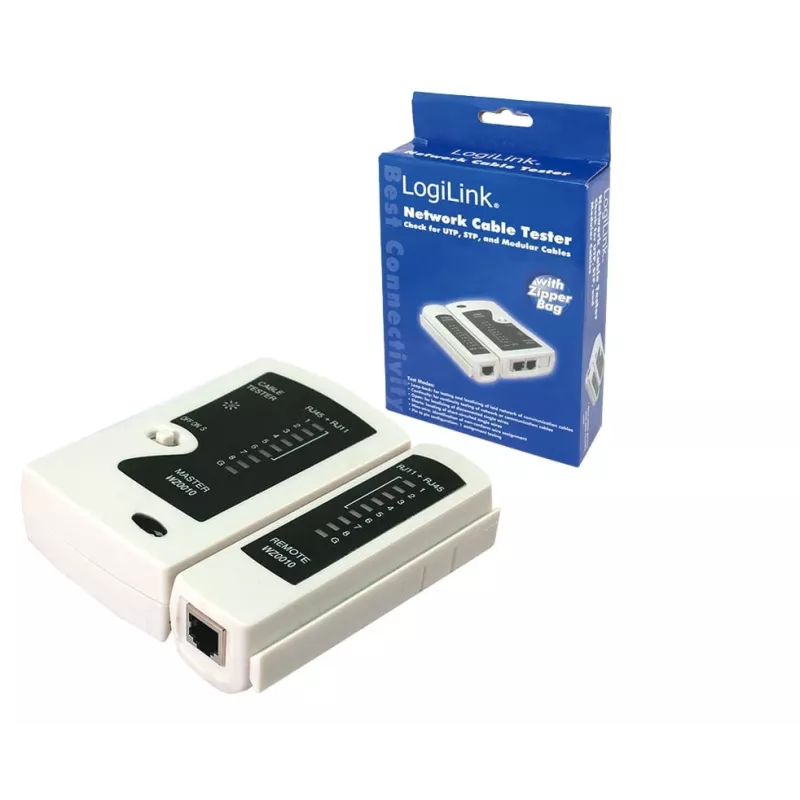

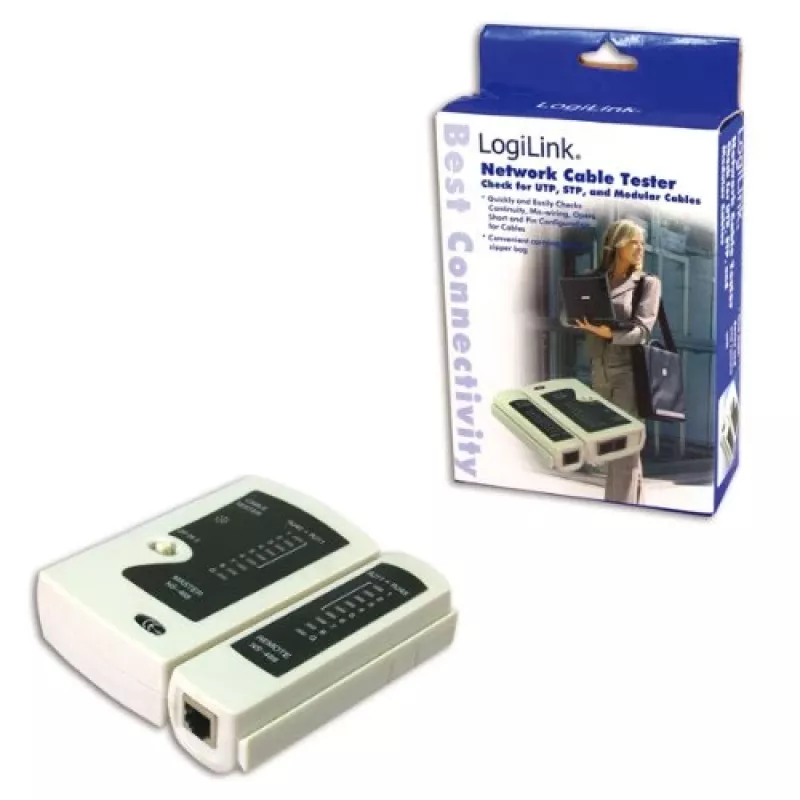

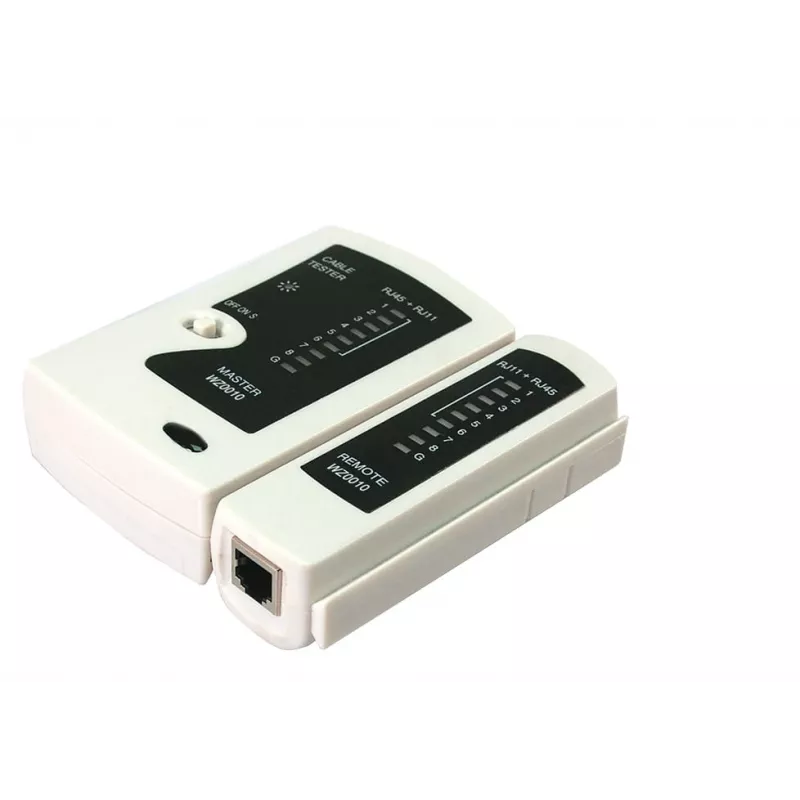

Kabeltester, LogiLink WZ0010, Netzwerkkabel-Prüfgerät

Der LogiLink WZ0010 Kabeltester ist ein handliches Netzwerkkabel-Prüfgerät zur Überprüfung der Durchgangsprüfung und Verdrahtung von RJ45- und RJ11-Anschlüssen. Das Kit enthält ein Hauptgerät mit zwei RJ45-Buchsen und ein Remote-Gerät mit einer RJ45-Buchse sowie eine schwarze Reißverschlusstasche zur Aufbewahrung. Der Tester ist batteriebetrieben (erfordert eine 9-V-Blockbatterie, nicht im Lieferumfang) und verfügt über LED-Anzeigen, die die Testergebnisse für verschiedene Kabelzustände wie Durchgang, offene Drähte, Kurzschlüsse, Vertauschungen und Pin-zu-Pin-Zuordnungen anzeigen.

Vorteile

Der Tester bietet sowohl automatische Scan- als auch schrittweise Testmodi, um Kabelfehler schnell zu identifizieren. Er unterstützt Loop-Back-Tests zur Kabelortung und bietet klare LED-Statusanzeigen für eine einfache Interpretation. Sein kompaktes Design und das mitgelieferte Remote-Gerät machen ihn zum Testen installierter Kabel über Entfernungen geeignet, und die Reißverschlusstasche verbessert die Portabilität und Aufbewahrung.

Geeignet für

• Testen von RJ45-Netzwerkkabeln (Ethernet)
• Testen von RJ11/RJ12-Telefonkabeln
• Überprüfung der Kabeldurchgängigkeit und Lokalisierung von Brüchen
• Erkennung von Kurzschlüssen, offenen Drähten und Vertauschungen
• Einsätze bei der Netzwerkinstallation und -wartung vor Ort

Wichtige technische Daten

• Unterstützte Anschlüsse: RJ45, RJ11/RJ12
• Hauptgerät: 2 x RJ45-Buchsen
• Remote-Gerät: 1 x RJ45-Buchse
• Stromversorgung: 1 x 9-V-Blockbatterie (nicht enthalten)
• Anzeige: mehrere LEDs für Status und Verdrahtungssequenz
• Lieferumfang: schwarze Reißverschlusstasche

Verwendung

Verbinden Sie ein Ende des Kabels mit dem Hauptgerät und das andere Ende mit dem Remote-Gerät. Legen Sie eine 9-V-Batterie in das Hauptgerät ein, wählen Sie den automatischen Scan- oder den Schrittmodus und starten Sie den Test. Beobachten Sie die LED-Sequenz, um Durchgang, offene oder kurzgeschlossene Drähte, Vertauschungen oder korrekte Pin-zu-Pin-Zuordnungen festzustellen. Verwenden Sie bei installierten Kabeln die Loop-Back-Funktion, um die Kabelstrecke zu lokalisieren und Fehler entlang der Leitung zu identifizieren.

Empfehlungen

Verwenden Sie eine frische 9-V-Batterie für zuverlässige Ergebnisse. Testen Sie Kabel möglichst mit beiden zugänglichen Enden und vermeiden Sie das Testen aktiver Telekommunikationsleitungen. Bewahren Sie die Geräte zum Schutz der Anschlüsse und LEDs während des Transports in der mitgelieferten Reißverschlusstasche auf.
