Netzwerk-Medienkonverter Veracity VHW-HWPS-B

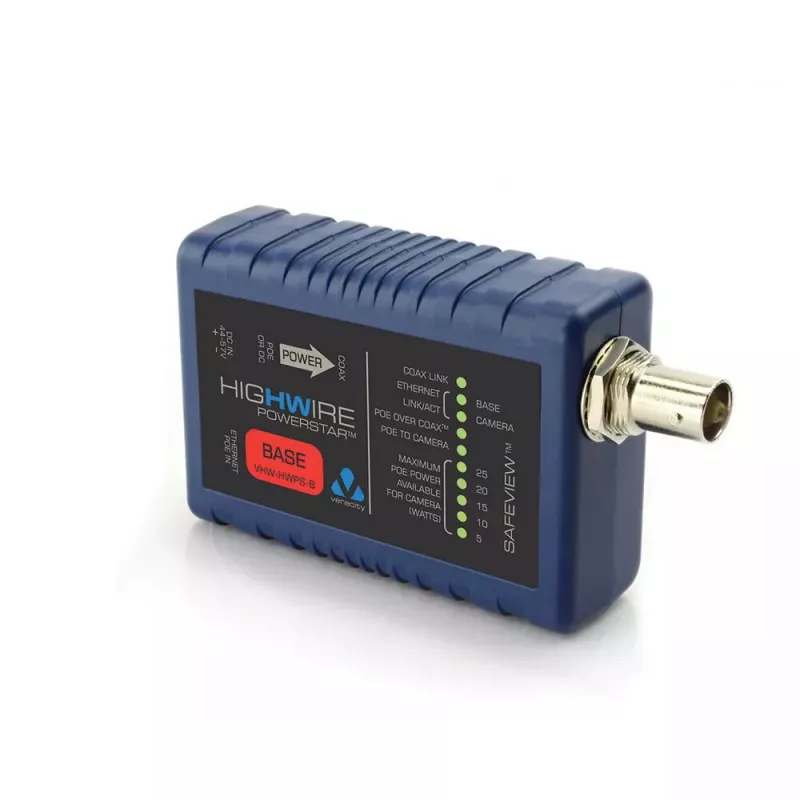

Der Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR) ist ein Netzwerk-Medienkonverter, mit dem Sie 100 Mbit/s Ethernet und bis zu 25 W Power over Ethernet (PoE) über vorhandene Koaxialkabel übertragen können. Er ermöglicht die schnelle Aufrüstung bestehender Koax-Installationen zur Unterstützung von IP-Kameras, ohne neue Kabel verlegen zu müssen, und bietet eine BASE-Einheit, die PoE auf das Koaxialkabel einspeist, sowie eine CAMERA-Einheit, die PoE extrahiert und volle PoE Plus-Leistung an die Kamera liefert.

Vorteile

Die HIGHWIRE-Technologie für Vollduplex-Ethernet über Koax liefert vorhersagbare 100Base-T-Leistung bis zur angegebenen Reichweite und bleibt dabei mit bestehenden Koax-Installationen kompatibel. Das System unterstützt bis zu 25 W PoE über Koax, sodass keine lokalen Netzteile für die Kameras erforderlich sind, und sein extrem stromsparendes Design in Kombination mit effizienter Stromversorgung ermöglicht selbst bei niedrigerwertigen RG-59-Koaxkabeln die typische Versorgung von IP-Kameras. Installateurfreundliche SafeView-Statusanzeigen zeigen Netzwerk- und Stromzustand über das Kabel hinweg an, ohne dass ein Fernzugriff nötig ist, und das Produkt verfügt über eine sichere Erkennung von PoE-Geräten, um Schäden an Nicht-PoE- oder analogen Altgeräten zu vermeiden.

Geeignet für

• Aufrüstung vorhandener koaxialer CCTV-Verkabelung zur Unterstützung von IP-Kameras
• Bereitstellung von Ethernet und PoE für entfernte Kameras, bei denen keine neuen Kabel verlegt werden können
• Integrationen in Installationen, die bis zu 25 W PoE pro Kamera erfordern
• Standorte, die eine schnelle Überprüfung des Verbindungs- und Stromstatus während der Installation benötigen

Technische Hauptspezifikationen

• Modell: Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR)
• Datenrate: 100 Mbit/s (100Base-T)
• PoE über Koax-Leistung: bis zu 25 W zur Kamera (kompatibel mit IEEE 802.3af/at)
• Maximale Übertragungsdistanz: bis zu 500 m über Koax (abhängig von der Kabelqualität)
• Eingangsspannungsbereich: 40–57 V
• Typische Leistungsaufnahme: 1,5 W
• Anschlüsse: 1 × Ethernet RJ-45
• Produktfarbe: Blau
• Zertifizierungen: FCC, CE, RoHS

Verwendung

Installieren Sie eine HIGHWIRE POWERSTAR BASE-Einheit an der Netzwerk-/PoE-Quelle und verbinden Sie deren Ethernet-RJ-45-Anschluss mit Ihrem Switch oder PoE-Injektor. Führen Sie das vorhandene Koaxialkabel zwischen der BASE- und der CAMERA-Einheit. Schließen Sie die CAMERA-Einheit über den RJ-45-Ausgang an die IP-Kamera an; die CAMERA-Einheit versorgt die Kamera mit PoE. Falls netzwerkseitig kein PoE verfügbar ist oder zusätzliche Leistung benötigt wird, schließen Sie ein optionales lokales Netzteil an die BASE- oder CAMERA-Einheit an, wie in der Produktdokumentation beschrieben. Es sind keine spezielle Konfiguration oder Messungen erforderlich; die Geräte arbeiten Plug-and-Play.

Empfehlungen

Verwenden Sie HIGHWIRE POWERSTAR nach Möglichkeit mit bekanntermaßen gutem Koaxialkabel und überprüfen Sie die verfügbare Leistung und den Verbindungsstatus während der Installation anhand der SafeView-Anzeigen. Ziehen Sie für kritische Installationen eine USV-gestützte PoE-Quelle oder den Anschluss des optionalen lokalen Netzteils in Betracht, um eine kontinuierliche Stromversorgung der Kameras sicherzustellen.
