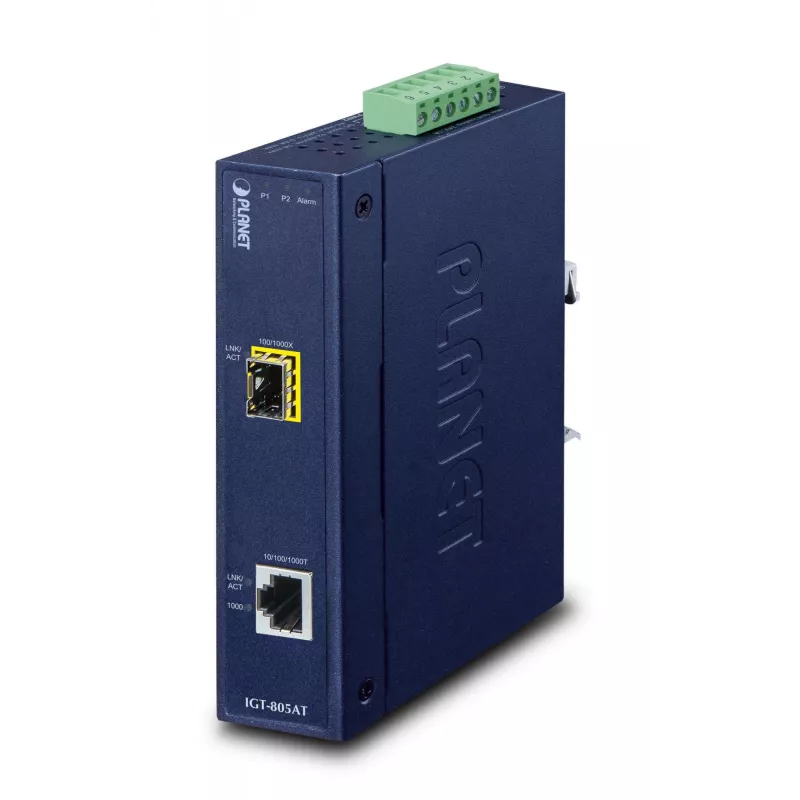

Netzwerk-Medienkonverter PLANET IGT-805AT

Der PLANET IGT-805AT ist ein industrieller Gigabit-Medienkonverter, der für die Erweiterung von Ethernet-Netzwerken über Kupfer und Glasfaser in rauen Umgebungen entwickelt wurde. Er verfügt über einen 10/100/1000BASE-T RJ45-Port und einen 100/1000BASE-X SFP-Slot in einem IP30-Metallgehäuse mit redundanten Stromeingängen und Unterstützung für erweiterte Betriebstemperaturen von -40 bis 75 °C. Das Gerät unterstützt Jumbo-Frames bis zu 9K und bietet eine leitungsvermittelte, blockierungsfreie Leistung für die Anbindung von Überwachungssystemen, Steuerungsausrüstung oder Backbone-Verbindungen an Hochleistungsserver.

Vorteile

Der IGT-805AT kombiniert industrielle Robustheit mit flexiblen Glasfaseroptionen durch seinen Dual-Speed-SFP-Slot, der die Auswahl von 100BASE-FX- oder 1000BASE-SX/LX-Transceivern ermöglicht. Sein kompaktes IP30-Metallgehäuse bietet elektromagnetische Verträglichkeit und Widerstandsfähigkeit gegen Überspannungen, während die redundanten DC-Stromeingänge und der weite Eingangsspannungsbereich (12–48 V DC oder 24 V AC) die Zuverlässigkeit erhöhen. Integriertes Link Fault Pass-through (LLCF und LLR) und Auto MDI/MDI-X vereinfachen das Management und beschleunigen die Fehlererkennung.

Geeignet für

• Erweiterung von Gigabit-Ethernet und Verbindung von Kupfer- zu Glasfaserverbindungen
• Industrielle Überwachung und Videoübertragung
• Anbindung von Steuerungssystemen und drahtlosen Zugangsgeräten in Außenschränken oder Produktionshallen
• Verbindung zu Backbone- oder Hochleistungsservern, bei denen große Entfernungen über Glasfaser erforderlich sind

Wichtige Spezifikationen

• Modell: PLANET IGT-805AT
• Ports: 1 × 10/100/1000BASE-T (RJ45), 1 × 100/1000BASE-X (SFP)
• Maximale Datenrate: 1000 Mbit/s
• Unterstützte SFP-Typen: 100BASE-FX, 1000BASE-SX/LX (benutzerwählbar)
• Maximale Glasfaserentfernung: bis zu 120 km (abhängig vom SFP-Transceiver und Glasfasertyp)
• Jumbo-Frame-Unterstützung: bis zu 9K
• Stromeingang: 12–48 V DC oder 24 V AC; duale redundante DC-Eingänge
• Betriebstemperatur: -40 bis 75 °C
• Schutzart: IP30-Metallgehäuse
• Gewicht: 0,395 kg

Verwendung

Installieren Sie den IGT-805AT auf einer DIN-Schiene oder montieren Sie ihn an der Wand in einem geeigneten Schrank. Stecken Sie den gewünschten SFP-Transceiver (100BASE-FX oder 1000BASE-SX/LX) in den SFP-Slot, schließen Sie dann das Glasfaserkabel und das Kupfer-RJ45-Kabel an die entsprechenden Ports an. Versorgen Sie das Gerät über die DC-Eingänge (schließen Sie bei Bedarf redundante Stromquellen an) oder den unterstützten AC-Eingang mit Strom. Das Gerät unterstützt Auto MDI/MDI-X, sodass Standard-Patchkabel oder gerade Kabel verwendet werden können. Überwachen Sie den Link-Status und Fehler über das Link-Fault-Pass-through-Verhalten, um Medienausfälle schnell zu identifizieren.

Empfehlungen

Verwenden Sie SFP-Transceiver, die der erforderlichen Entfernung und dem Glasfasertyp (Multimode oder Singlemode) entsprechen. Setzen Sie bei kritischen Installationen redundante Stromquellen ein und aktivieren Sie die Link-Fault-Pass-through-Überwachung, um eine schnelle Erkennung von Verbindungsfehlern zu gewährleisten. Platzieren Sie das Gerät nach Möglichkeit in einem geschützten Schrank, um die Belastung durch extreme mechanische Beanspruchung zu reduzieren.
