Netzwerk-Media-Konverter PLANET IP30 Industrial 10/100/1000BA

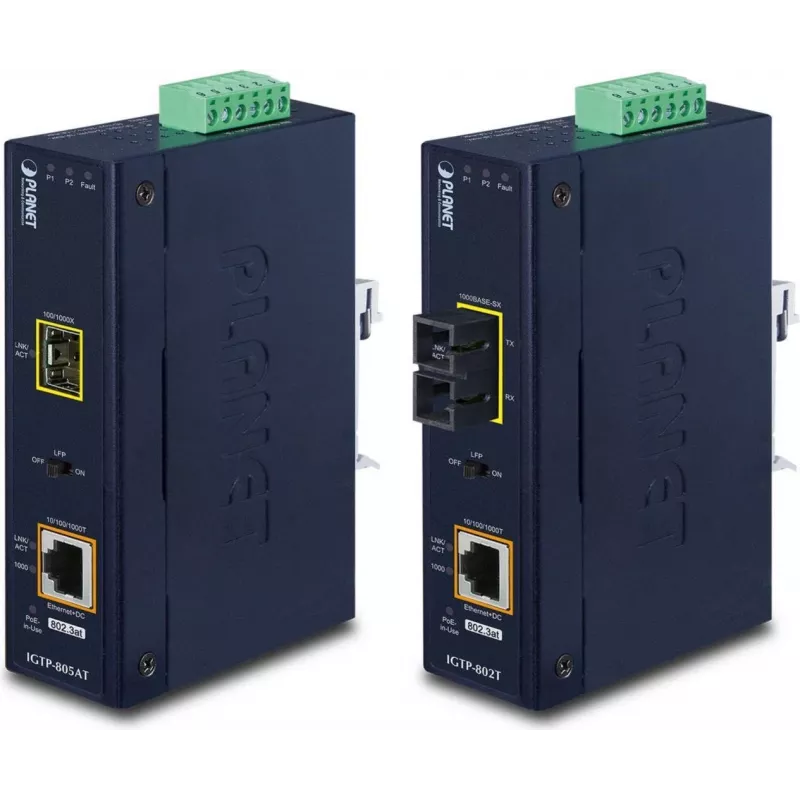

Der PLANET IGTP-802T ist ein industrieller Gigabit-Media-Konverter, der eine 1000BASE-X-Glasfaser-Uplink mit einem 10/100/1000BASE-T-Ethernet-Port und einem integrierten IEEE 802.3at Power over Ethernet Plus (PoE+)-Injektor kombiniert. Er versorgt ein einzelnes Powered Device mit bis zu 30 W PoE-Leistung und unterstützt Glasfaser-Uplink-Distanzen bis zu 550 m (SC, Multimode). Das Gerät akzeptiert 12–48 V DC- oder 24 V AC-Eingang für flexible und redundante Stromversorgungsanordnungen und ist in einem IP30-zertifizierten Metallgehäuse für den Einsatz in industriellen Umgebungen bei Temperaturen von -40 bis 75 °C untergebracht.

Vorteile

Der IGTP-802T erweitert die Netzwerkreichweite, indem er Langstrecken-Glasfaserkonnektivität mit Gigabit-Kupfer kombiniert und Daten sowie bis zu 30 W Leistung über ein einziges Ethernet-Kabel liefert. Er verwendet Store-and-Forward-Switching mit IEEE 802.3x-Flusskontrolle und Link Fault Passthrough (LFP), um die Übertragungszuverlässigkeit zu gewährleisten und Administratoren über Verbindungsfehler zu informieren. Der weite Eingangsspannungsbereich und das DC-zu-52-V-Boost-Design des Geräts ermöglichen die Verwendung gängiger 12–48 V DC- oder 24 V AC-Quellen für Redundanz, ohne dass spezielle Netzteile erforderlich sind.

Geeignet für

• Anschluss entfernter PoE-Geräte wie IP-Kameras, WLAN-Access-Points oder IP-Telefone, wenn keine lokale Stromversorgung verfügbar ist
• Erweiterung der PoE-Reichweite über die 100-m-Kupfergrenze hinaus mit Multimode-Glasfaser bis zu 550 m
• Industrielle und Außenschrankinstallationen, die eine Hutschienen- oder Wandmontage erfordern

Wichtige Spezifikationen

• Modell: PLANET IGTP-802T
• Datenrate: bis zu 1000 Mbit/s
• Glasfaseranschluss: SC (Multimode, 1000BASE-SX)
• Maximale Glasfaserdistanz: 550 m (Multimode)
• Ethernet: 1 × 10/100/1000BASE-T (RJ-45) mit PoE+-Injektor
• PoE-Ausgang: bis zu 30 W (IEEE 802.3at), abwärtskompatibel mit 802.3af
• Stromeingang: 12–48 V DC oder 24 V AC (DC-zu-52-V-Boost implementiert)
• Betriebstemperatur: −40 bis 75 °C
• Gehäuse: IP30-Metallgehäuse; Montage: Hutschiene oder Wand
• Abmessungen: 135 × 87 × 32 mm; Gewicht: 0,416 kg

Verwendung

Montieren Sie den IGTP-802T auf einer Hutschiene oder einem Wandhalter, schließen Sie ein kompatibles Multimode-SC-Glasfaserkabel an den 1000BASE-SX-Uplink an und stecken Sie das Powered Device in den RJ-45-PoE-fähigen Port. Versorgen Sie das Gerät mit einer 12–48 V DC- oder einer 24 V AC-Quelle; der interne Boost des Geräts wandelt die Eingangsspannung in die erforderliche PoE-Spannung um. Es ist keine Softwarekonfiguration erforderlich – die PoE-Aushandlung erfolgt nach IEEE-Standards und das Gerät arbeitet als Plug-and-Play-Media-Konverter.

Empfehlungen

Installieren Sie den Media-Konverter nach Möglichkeit in einem geschützten Schrank, überprüfen Sie den Glasfasertyp und die Länge im Hinblick auf die Multimode-Grenze von 550 m und stellen Sie sicher, dass die gewählte Stromquelle ausreichend Strom für das angeschlossene PD und eine eventuell erforderliche Redundanz liefern kann.
