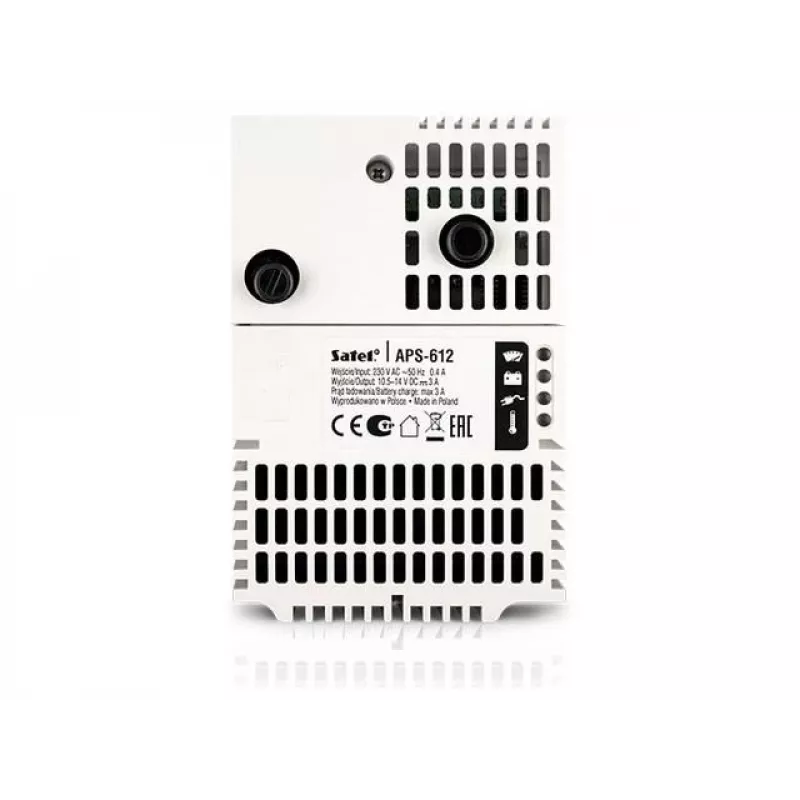

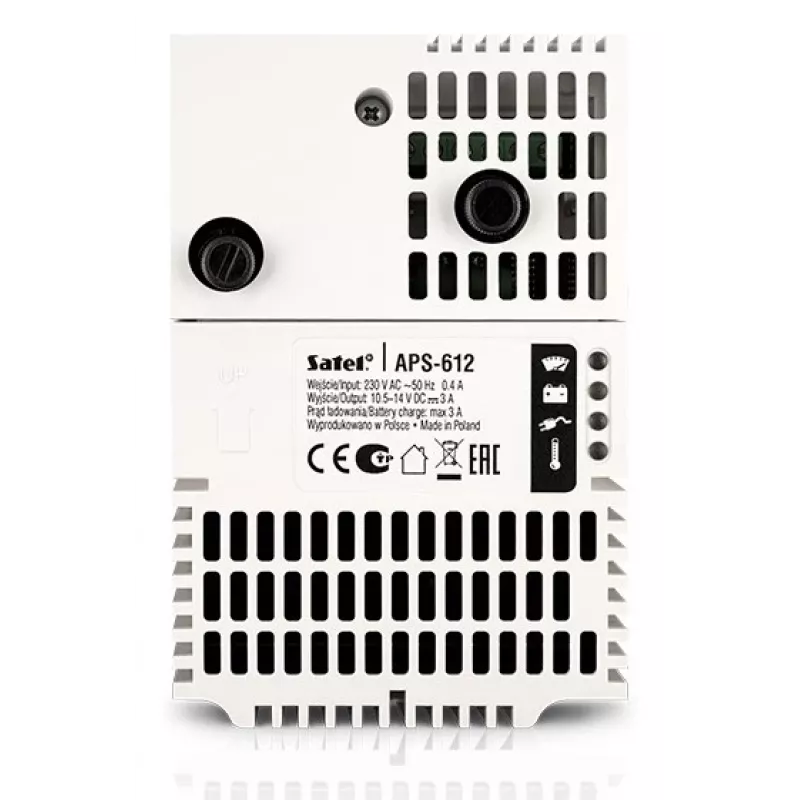

Netzteil Satel APS-612 kabelgebunden 265 V Weiß 122 mm x 84 mm x 78 mm

Das SATEL-Netzteil APS-612 ist eine kabelgebundene Backup-Stromversorgung, die für Smart-Home-, Sicherheits- und Industrieanwendungen entwickelt wurde. Es liefert 12 V DC Ausgang mit einer kombinierten Kapazität von 6 A – 3 A für die Versorgung angeschlossener Geräte und 3 A zum Laden der Batterie – und ist mit Lasten kompatibel, die in Alarmanlagen, Zutrittskontrollen und CCTV-Systemen verwendet werden. Das Gerät nutzt eine LLC-Topologie-SMPS für hohe Effizienz und geringe Wärmeentwicklung, verfügt über eine aktive PFC am Eingang, einen Rauschfilter, Kurzschluss- und Überlastschutz und akzeptiert eine direkt angeschlossene Batterie für unterbrechungsfreien Betrieb.

Vorteile

Das APS-612 erfüllt die Anforderungen der EN 50131-3 Grade 3 und beinhaltet eine Mikroprozessorsteuerung des Batteriestatus und -betriebs, präzise Spannungsregelung und automatische Batterieabschaltung bei übermäßiger Entladung. Die integrierte Diagnose verwendet LEDs und akustische Signale, um Netzpräsenz, Batteriezustand und Fehlerzustände wie Überhitzung, Überlast oder Kurzschluss zu melden. Vier Open-Collector-Ausgänge liefern eine Fehlermeldung an ein Alarmsystem. Der integrierte 3-Pin-Anschluss ermöglicht eine direkte Verbindung zu kompatiblen SATEL-Geräten wie Zonen-/Ausgangserweiterungen und ACCO-NT-Zutrittskontrollpaneelen.

Geeignet für

• Kabelgebundene Alarmanlagen und Einbruchmeldesysteme
• Zutrittskontrollpanele und Türöffnersysteme
• CCTV-Kamera- und Aufzeichnungsgeräte
• Kritische Infrastruktur und Industrieautomation
• Laborgeräte, die eine stabile 12 V DC-Versorgung benötigen

Technische Daten

• Eingangsspannung: Direkte Versorgung aus 230 V AC Netz mit aktiver PFC (Leistungsfaktor bis zu 0,98)
• Ausgangsspannung: 12 V DC
• Ausgangsstrom: insgesamt 6 A (3 A für Last + 3 A zum Laden der Batterie)
• Effizienz: LLC-Topologie-SMPS für hohe Effizienz und geringe Wärmeverluste
• Schutzfunktionen: Kurzschlussschutz, Überlastschutz, automatische Batterieabschaltung bei Tiefentladung
• Anzeigen: LEDs für Netz, Batteriestatus und Fehlermeldung; akustische Fehlersignalisierung
• Fehlermeldung: vier Open-Collector-Ausgänge (OC) zur Benachrichtigung des Alarmsystems
• Anschluss: dedizierter 3-Pin-Anschluss für kompatible SATEL-Geräte
• Abmessungen (B x T x H): 122 mm x 84 mm x 78 mm
• Farbe: Weiß

Verwendung

Installieren Sie das APS-612 an einem belüfteten, trockenen Ort, der den örtlichen Elektrovorschriften entspricht, und stellen Sie sicher, dass die Netzversorgung vor dem Verdrahten getrennt ist. Schließen Sie den 230 V AC Netzeingang an und montieren Sie die Batterie direkt an die dafür vorgesehenen Anschlüsse, dabei auf korrekte Polarität achten. Verwenden Sie den 3-Pin-Anschluss, um kompatible SATEL-Geräte bei Bedarf zu verbinden. Schalten Sie nach dem Verdrahten das Gerät ein und überprüfen Sie die LED-Anzeigen für Netzpräsenz und Batteriezustand; überwachen Sie die Open-Collector-Ausgänge zur Integration mit einer Alarmzentrale. Überprüfen Sie regelmäßig auf akustische und LED-Fehlersignale und befolgen Sie die Standardwartungsverfahren für die angeschlossene Batterie.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie eine vom Hersteller empfohlene Batterie und installieren Sie das Gerät in einer Umgebung innerhalb des angegebenen Temperaturbereichs. Halten Sie die Belüftungswege frei, um Überhitzung zu vermeiden, führen Sie regelmäßige Batterietests durch und integrieren Sie die Fehlerausgänge mit Ihrem Alarm- oder Steuerungssystem, um rechtzeitige Erkennung von Netzausfall, Überlastungen oder Batterieproblemen zu gewährleisten.
