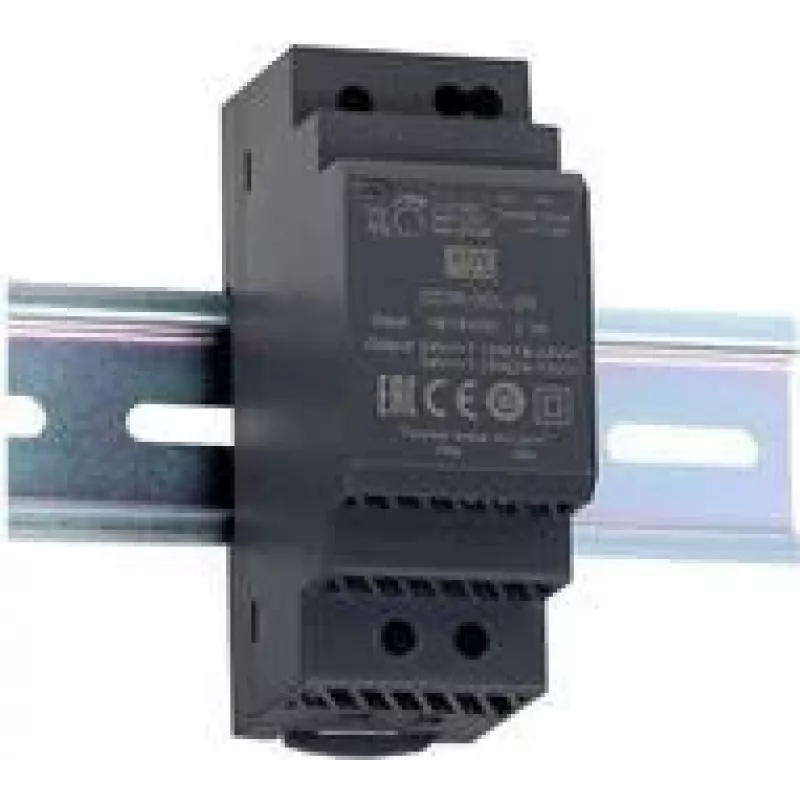

Netzteil MEAN WELL DDR-30L-12

Das MEAN WELL DDR-30L-12 ist ein ultraflacher DC-DC-Wandler für DIN-Schienen, der für industrielle und Automatisierungsanwendungen entwickelt wurde. Er akzeptiert einen weiten Eingangsspannungsbereich von 18–75 Vdc und liefert einen einzelnen geregelten 12-Vdc-Ausgang mit einer Leistung von bis zu 2,5 A (30 W). Das kompakte Gehäuse (35 mm x 54,5 mm x 90 mm) und die RoHS-Konformität machen es geeignet für Anwendungen, bei denen Platz- und Umweltstandards eine Rolle spielen.

Vorteile

Das DDR-30L-12 bietet einen weiten Eingangsspannungsbereich für Flexibilität in verschiedenen Gleichstromumgebungen und eine schmale DIN-Schienen-Bauform für platzsparende Installation. Der geregelte 12-V-Ausgang gewährleistet eine stabile Stromversorgung für nachgeschaltete Geräte, während die kompakten Abmessungen die Integration in beengte Schaltschränke ermöglichen. Die RoHS-Konformität unterstützt Installationen mit Anforderungen an Materialbeschränkungen.

Geeignet für

• Industrielle Schaltschränke und Automatisierungssysteme
• Schienenmontierte Stromverteilung in Maschinen
• Signalaufbereitungsmodule und kleine SPSen
• Anwendungen, die eine kompakte 12-Vdc-Versorgung aus unterschiedlichen Gleichstromquellen benötigen

Wichtige technische Daten

• Modell: MEAN WELL DDR-30L-12 (MPN: DDR-30L-12)
• Eingangsspannung: 18–75 Vdc
• Ausgang: 12 Vdc, 2,5 A (30 W)
• Montage: DIN-Schiene
• Abmessungen: 35 mm x 54,5 mm x 90 mm
• RoHS-konform
• EAN: 4021087050746

Anwendungshinweise

Montieren Sie den Wandler auf einer Standard-DIN-Schiene im Schaltschrank und achten Sie auf ausreichende Belüftung und Abstand zu Wärmequellen. Schließen Sie den Gleichstromeingang innerhalb des spezifizierten Bereichs von 18–75 Vdc an die Eingangsklemmen an und beachten Sie die korrekte Polarität. Verbinden Sie den 12-Vdc-Ausgang mit der Last und stellen Sie sicher, dass der kombinierte Stromverbrauch 2,5 A nicht überschreitet. Beachten Sie die üblichen Verdrahtungspraktiken und sichern Sie alle Klemmverbindungen. Führen Sie vor dem Anschluss empfindlicher Geräte erste Einschalttests durch, um eine stabile Ausgangsspannung zu bestätigen.

Empfehlungen

Für einen zuverlässigen Betrieb vermeiden Sie einen kontinuierlichen Betrieb bei maximaler Nennleistung in Umgebungen mit hohen Temperaturen; lassen Sie eine gewisse Marge zwischen der erwarteten Last und der Nennleistung von 2,5 A. Sorgen Sie für eine geeignete Sicherung auf der Eingangsseite und beachten Sie die EMV-/Erdungspraktiken, die für industrielle Umgebungen angemessen sind.
