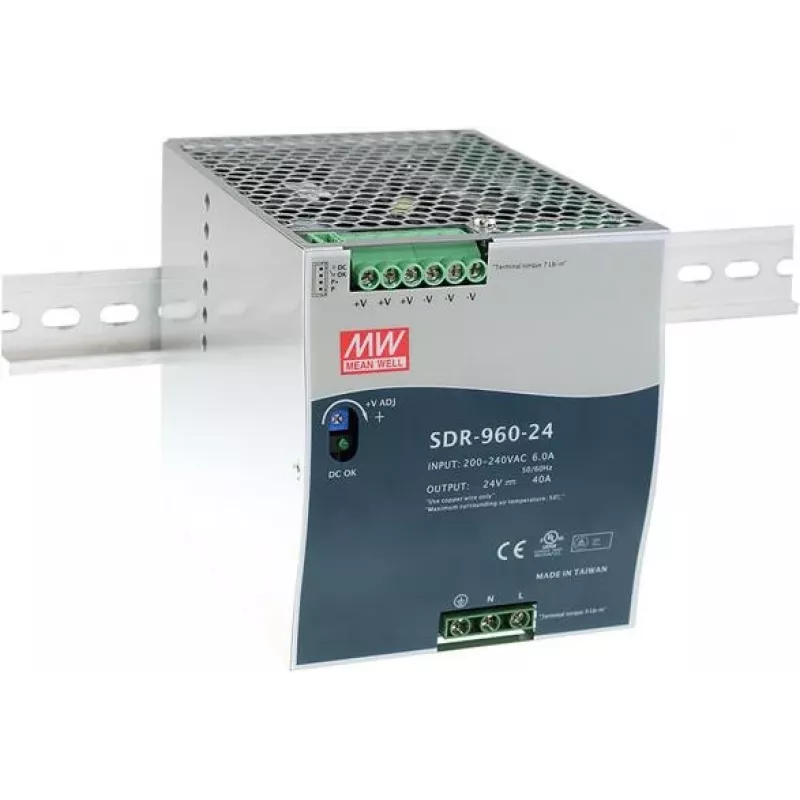

Netzteil MEAN WELL SDR-960-24

Das MEAN WELL SDR-960-24 ist ein 960-W-Netzteil mit Metallgehäuse, das für industrielle Steuerungen und die DIN-Schienen-Montage entwickelt wurde. Es akzeptiert eine Eingangswechselspannung von 180 bis 264 VAC, liefert eine nominale 24-V-DC-Ausgangsspannung mit einer Spitzenlastfähigkeit von 130 % (Spitzenleistung 1248 W) und verfügt über eine integrierte aktive PFC gemäß EN61000-3-2. Das Gerät hat eine schmale Breite von 110 mm, eine geringe Verlustleistung mit einem Wirkungsgrad von bis zu 94 % und eine MTBF von 69.800 Stunden. Es erfüllt die Sicherheits- und Störfestigkeitsnormen EN60950-1, UL508 und EN61000-6-2 und wird nach einem 100%igen Volllast-Einbrenntest ausgeliefert.

Vorteile

Das SDR-960-24 bietet einen hohen Wirkungsgrad (bis zu 94 %) und ein schmales 110-mm-Profil, das für platzbeschränkte Gehäuse geeignet ist. Die integrierte aktive PFC verbessert die Netzkompatibilität, während die Konstantstrom-Begrenzungsschaltung und mehrere Schutzfunktionen (Kurzschluss, Überlast, Überspannung und Übertemperatur) einen zuverlässigen Betrieb gewährleisten. Das Gerät unterstützt die Stromaufteilung bis zu 3840 W (3+1) für skalierbare Leistung, verfügt über einen DC-OK-Relaiskontakt für die externe Überwachung und ist für industrielle Steuerungseinrichtungen zugelassen (UL508).

Geeignet für

• Industrielle Schalttafeln und Automatisierungssysteme
• Auf DIN-Schienen montierte Stromverteilung in Maschinenschränken
• Anwendungen, die eine hocheffiziente 24-V-Stromversorgung und Stromaufteilung erfordern
• Systeme, die Störfestigkeit gemäß EN61000-6-2 und UL508-Zulassung benötigen

Technische Daten

• Marke: MEAN WELL
• Modell: SDR-960-24
• Ausgangsleistung: 960 W (1248 W Spitze, 130 % Spitzenlast)
• Ausgangsspannung: 24 V DC
• Wechselstromeingangsbereich: 180–264 VAC
• Wirkungsgrad: bis zu 94 %
• Abmessungen (B×T×H): 110 × 150 × 125,2 mm
• Kühlung: Konvektion (lüfterlos)
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur
• DIN-Schienen-Montage: TS-35/7,5 oder 15
• Zulassungen/Normen: UL508, EN60950-1, EN61000-6-2, EN61000-3-2 (PFC)
• Stromaufteilung: bis zu 3840 W (3+1)
• MTBF: 69.800 Stunden

Verwendung

Installieren Sie das Netzteil auf einer TS-35/7,5- oder 15-DIN-Schiene in einem ausreichend belüfteten Schaltschrank und stellen Sie die freie Luftkonvektion um das Gerät sicher. Schließen Sie den Wechselstromeingang an eine 180–264-VAC-Quelle an und überprüfen Sie die ordnungsgemäße Verdrahtung und Erdung gemäß den örtlichen elektrischen Vorschriften. Schließen Sie die 24-V-DC-Ausgänge an die Last an und konfigurieren Sie bei Bedarf einer höheren Leistung die parallele Stromaufteilung von bis zu vier Geräten (3+1) gemäß den Anweisungen des Herstellers. Überwachen Sie den DC-OK-Relaiskontakt für die externe Überwachung und stellen Sie sicher, dass die Umgebung innerhalb der Nenntemperaturgrenzen bleibt.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb bewahren Sie das Netzteil in einem sauberen, gut belüfteten Gehäuse auf, vermeiden Sie eine Behinderung des Luftstroms, führen Sie vor dem Einschalten Verdrahtungsprüfungen durch und befolgen Sie die MEAN-WELL-Richtlinien für das Parallelschalten von Geräten und die Schutzeinstellungen.
