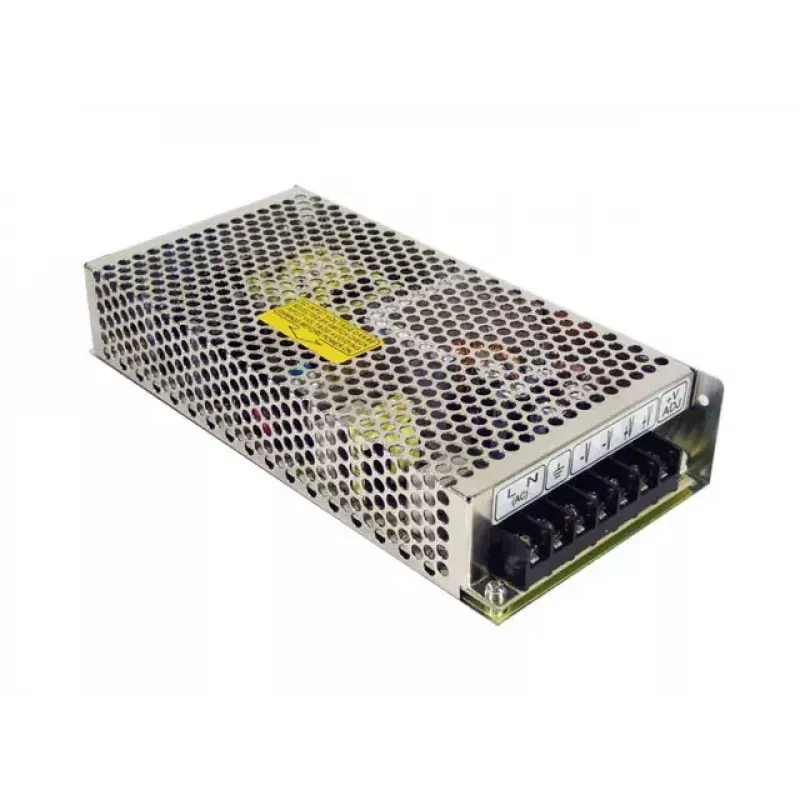

Netzteil Synergy21 MEAN WELL RS-150 130 W, AC 115–230 V, Metallgehäuse

Synergy21 MEAN WELL RS-150 ist ein AC/DC-Netzteil mit einer Leistung von bis zu 130 W in einem kompakten Metallgehäuse (98 × 199 × 38 mm). Es akzeptiert einen weiten AC-Eingangsspannungsbereich von 115–230 V bei 47–63 Hz und liefert eine stabile, rauscharme Gleichspannung für industrielle und eingebettete Anwendungen. Das Gerät ist für den Dauerbetrieb mit einer schnellen Anstiegszeit von 20 ms, einer Spannungstoleranz von 2 % und einer MTBF von ca. 244.000 Stunden ausgelegt und eignet sich daher für Anwendungen, bei denen eine zuverlässige Langzeitleistung erforderlich ist.

Vorteile

Das Metallgehäuse unterstützt eine effiziente Wärmeableitung und mechanische Robustheit, während die Kühlung durch freie Luftkonvektion ohne bewegliche Teile erfolgt. Integrierte Schutzfunktionen umfassen Kurzschluss-, Überlast- und Überspannungsschutz. Das Netzteil verwendet langlebige Elektrolytkondensatoren mit einer Nenntemperatur von 105 °C und durchläuft einen 100%igen Volllast-Einbrenntest, um eine gleichbleibende Leistung zu gewährleisten. Weitere Konstruktionsmerkmale sind die Fähigkeit, einer Stoßspannung von 300 VAC für 5 Sekunden standzuhalten, der Betrieb bei Umgebungstemperaturen bis zu 70 °C sowie die Beständigkeit gegen Vibrationen von 5 g. Eine LED-Betriebsanzeige liefert eine sofortige visuelle Statusinformation.

Geeignet für

• Industrielle Schaltschränke und Automatisierungsgeräte
• Eingebettete Systeme und Kommunikationsgeräte
• Mess- und Laborinstrumente
• LED-Beleuchtungstreiber und Beschilderungsstromversorgung
• Systeme, die eine rauscharme, kontinuierliche Gleichstromversorgung benötigen

Wichtige Spezifikationen

• Gesamtausgangsleistung: 130 W
• AC-Eingangsbereich: 115–230 V, 47–63 Hz
• Spannungstoleranz: ±2 %
• Anstiegszeit: 20 ms
• Kühlmethode: freie Luftkonvektion
• Betriebstemperaturbereich: bis zu 70 °C
• Stoßspannungsfestigkeit: 300 VAC für 5 Sekunden
• Vibrationsfestigkeit: 5-g-Test bestanden
• Bauteilspezifikation: 105-°C-langlebige Elektrolytkondensatoren
• MTBF: ca. 244.000 Stunden
• Anzeige: LED-Betriebsanzeige
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung

Verwendung

Installieren Sie das Netzteil an einem trockenen, gut belüfteten Ort mit ausreichend Freiraum für die Konvektionskühlung und befestigen Sie es mit den vorgesehenen Befestigungspunkten. Schließen Sie den AC-Eingang innerhalb des angegebenen Bereichs von 115–230 V an und verbinden Sie den DC-Ausgang mit der Last, wobei Sie auf die richtige Polarität achten. Überprüfen Sie die Anschlüsse vor dem Einschalten und beobachten Sie die LED-Anzeige für den Betriebszustand. Vermeiden Sie das Abdecken von Belüftungsöffnungen und halten Sie die Umgebungstemperatur für den Dauerbetrieb unter dem maximalen Nennwert.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb führen Sie die erste Inbetriebnahme unter Volllastbedingungen durch, um einen stabilen Ausgang zu bestätigen, und führen Sie regelmäßige Sichtprüfungen auf feste Verbindungen und ausreichende Belüftung durch. Wenn die Anwendung häufigen Transienten ausgesetzt ist, sollten Sie trotz der Stoßspannungsfestigkeit von 300 VAC einen zusätzlichen vorgeschalteten Überspannungsschutz in Betracht ziehen. Befolgen Sie die geltenden Sicherheits- und Erdungsvorschriften bei der Installation in industriellen Umgebungen.
