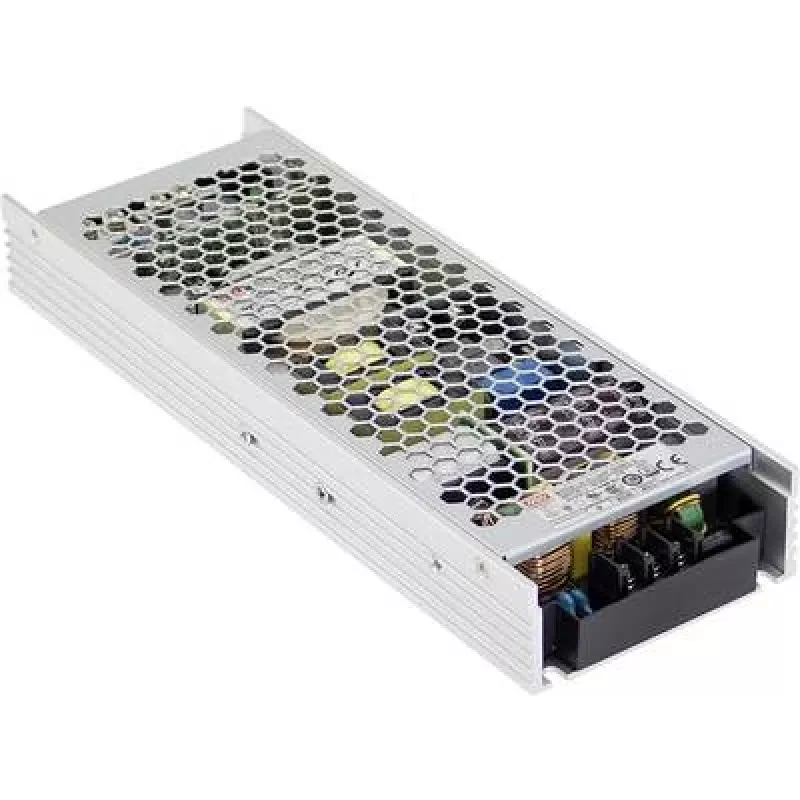

Netzteil MEAN WELL UHP-500R-48 500 W 48 V 90-264 V

Das MEAN WELL UHP-500R-48 ist ein kompaktes AC-DC-Schaltnetzteil mit aktiver PFC, das eine einzelne stabile 48 VDC-Ausgangsspannung mit bis zu 10,45 A (500 W) liefert. Es akzeptiert einen weiten Eingangsspannungsbereich von 90–264 VAC und verfügt über ein DC-OK-Signal zur Systemüberwachung. Das Gerät besitzt ein kompaktes Metallgehäuse mit den Abmessungen 81 mm (B) × 232 mm (T) × 31 mm (H) und ist RoHS-zertifiziert.

Vorteile

Das UHP-500R-48 bietet eine effiziente Stromumwandlung mit aktiver Leistungsfaktorkorrektur, einen kompakten Formfaktor für platzbeschränkte Installationen und ein integriertes DC-OK-Signal zur einfachen Integration in Überwachungs- oder Steuerungssysteme. Die RoHS-Konformität gewährleistet einen reduzierten Einsatz gefährlicher Stoffe.

Geeignet für

• Industrielle Steuerungsausrüstung
• Telekommunikations- und Netzwerkgeräte
• LED-Beleuchtungssysteme und Beschilderung
• Eingebettete Systeme und rackmontierte Elektronik

Wichtige Spezifikationen

• Ausgangsspannung: 48 VDC
• Ausgangsstrom: 10,45 A
• Ausgangsleistung: 500 W
• Eingangsspannungsbereich: 90–264 VAC
• Funktion: Einzelausgang, geschlossenes Design mit PFC
• Signal: DC OK
• Abmessungen (B×T×H): 81 × 232 × 31 mm
• Konformität: RoHS
• Marke / MPN / EAN: mean well / UHP-500R-48 / 4021087057127

Verwendung

Montieren Sie das UHP-500R-48 an einem gut belüfteten Ort, der für geschlossene Netzteile geeignet ist, und achten Sie auf die richtige Ausrichtung und sichere Befestigung. Schließen Sie den Wechselstromeingang gemäß den örtlichen Verdrahtungsvorschriften an eine 90–264 VAC-Netzquelle an. Verbinden Sie den 48 VDC-Ausgang unter Beachtung der Polarität mit der Last. Verwenden Sie das DC-OK-Signal zur externen Überwachung oder zur Anbindung an Steuerungssysteme. Überprüfen Sie die Anschlüsse und schalten Sie das Gerät ein, während Sie die Ausgangsspannung und den Laststrom überwachen, um den ordnungsgemäßen Betrieb sicherzustellen.

Empfehlungen

Installieren Sie das Netzteil in einer Umgebung innerhalb der vom Hersteller angegebenen Temperatur- und Feuchtigkeitsbereiche, sorgen Sie für ausreichende Luftzirkulation und schützen Sie das Gerät vor übermäßigem Staub und Feuchtigkeit. Stellen Sie sicher, dass die Last 10,45 A nicht überschreitet, und verwenden Sie geeignete Sicherungen und Kabel, die für den Ausgangsstrom ausgelegt sind.
