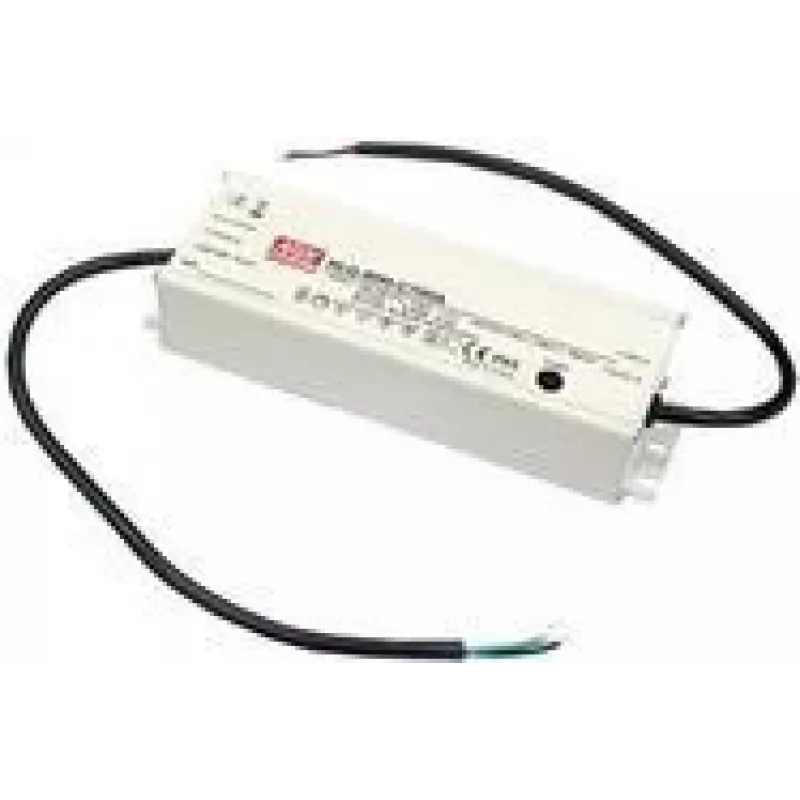

LED-Treiber MEAN WELL HLG-80H-C700B 80W IP20 90-305V 0,7A 129V

Der MEAN WELL HLG-80H-C700B ist ein Konstantstrom-LED-Treiber mit einer Nennleistung von 80 W. Er akzeptiert einen weiten Wechselspannungs-Eingangsbereich (90–305 V) und liefert einen festen Ausgangsstrom von 0,7 A mit einer nominalen Ausgangsspannung um 129 V. Das Gerät verfügt über eine aktive Leistungsfaktorkorrektur und einen Kabelausgang für einfachen Anschluss. Schutzart IP20 und kompaktes Gehäuse machen es ideal für Innenbeleuchtungsinstallationen, bei denen eine zuverlässige Konstantstromversorgung erforderlich ist.

Vorteile

Dieser LED-Treiber liefert einen stabilen Konstantstrom von 0,7 A über seinen Nennspannungsbereich, unterstützt einen weiten Eingangsspannungsbereich für internationale Netzkompatibilität und enthält eine integrierte Leistungsfaktorkorrektur zur Verbesserung der Energieeffizienz. Die kompakten Abmessungen ermöglichen eine einfache Integration in Innenleuchten und Beleuchtungssysteme. Dimmen wird über 1–10 V, PWM oder Widerstandsmethoden unterstützt und bietet flexible Steuerungsmöglichkeiten.

Geeignet für

• LED-Innenleuchten und Nachrüstlösungen
• Lineare und Panel-LED-Module, die einen Konstantstrom von 0,7 A benötigen
• Gewerbliche und Bürobeleuchtung mit zentraler Dimmsteuerung (1–10 V oder PWM)

Wann es möglicherweise nicht geeignet ist

Die Schutzart IP20 bedeutet, dass dieser Treiber nicht für den Außenbereich, feuchte oder stark staubige Umgebungen geeignet ist; er sollte nur in trockenen, geschützten Bereichen installiert werden. Er liefert einen festen Ausgang von 0,7 A und ist daher nicht für LED-Module geeignet, die andere Konstantströme benötigen, oder für Anwendungen, die eine echte Konstantspannungsversorgung erfordern.

Technische Daten

• Ausgangsleistung: 80 W
• Ausgangsstrom: 0,7 A (Konstantstrom)
• Nominale Ausgangsspannung: ~129 V DC
• Eingangsspannungsbereich: 90–305 V AC
• Schutzart: IP20 (Innenbereich)
• Dimm-Methoden: 1–10 V, PWM, Widerstand
• Integrierte Leistungsfaktorkorrektur (PFC)
• Ausgangstyp: Kabelausgang

Verwendung

Installieren Sie den Treiber in einer geeigneten Innenleuchte oder einem Gehäuse mit ausreichender Belüftung. Schließen Sie die Wechselstromversorgung innerhalb des angegebenen 90–305-V-Bereichs an die Eingangsklemmen an und führen Sie das Gleichspannungskabel zum LED-Modul, wobei auf die richtige Polarität zu achten ist. Verwenden Sie bei Bedarf die 1–10-V- oder PWM-Dimmklemmen oder einen geeigneten Widerstand zum Dimmen. Befolgen Sie die örtlichen elektrischen Vorschriften und sichern Sie alle Leitungen; setzen Sie den Treiber keiner Feuchtigkeit aus und installieren Sie ihn nicht ohne zusätzlichen Schutz im Außenbereich.

Vor dem Kauf zu beachten

• Stellen Sie sicher, dass die LED-Module mit einem 0,7-A-Konstantstromtreiber kompatibel sind und ihre Vorwärtsspannung innerhalb des Ausgangsbereichs des Treibers (nominal um 129 V) liegt.
• Bestätigen Sie, dass die Schutzart IP20 für Ihre Installationsumgebung akzeptabel ist (nur trockene Innenbereiche).
• Überprüfen Sie, ob die verfügbare Dimmsteuerungsmethode (1–10 V, PWM oder Widerstand) mit Ihrem Beleuchtungssteuerungssystem übereinstimmt.

Empfehlungen

Für einen zuverlässigen Betrieb installieren Sie den Treiber in einem belüfteten Innengehäuse, passen die LED-Last an den 0,7-A-Ausgang und den nominalen Spannungsbereich an und verwenden kompatible Dimmsteuerungen. Vermeiden Sie Feuchtigkeit und übermäßigen Staub.
