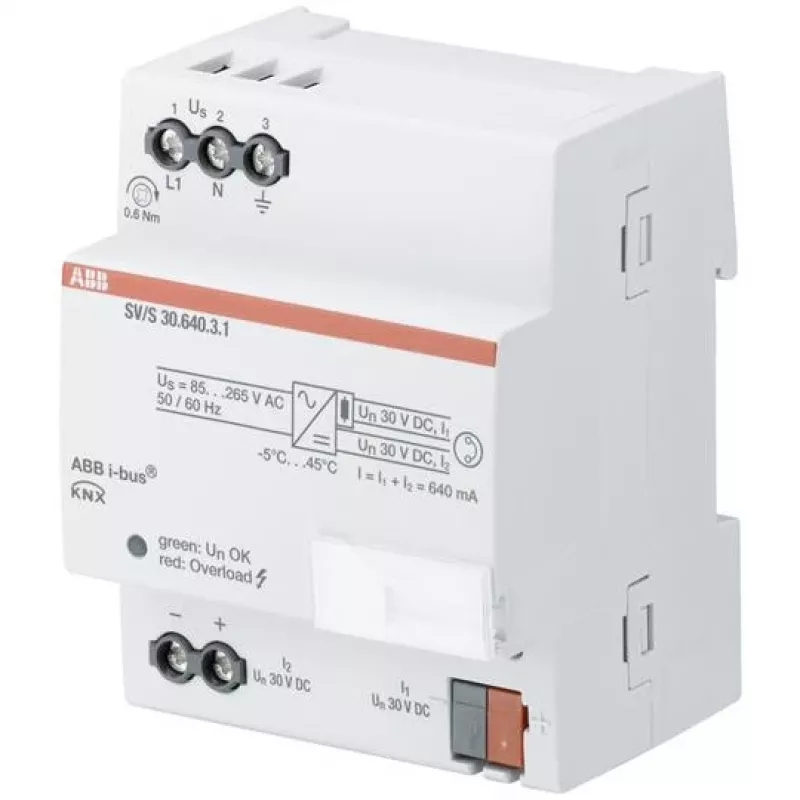

Netzteil/Wechselrichter ABB SV/S30.640.3.1 — 30 V Ausgang, 85–265 V Eingang, grau, Kunststoffgehäuse (72×64,5×90 mm)

Das ABB SV/S30.640.3.1 ist ein kompaktes KNX-Netzteil, das die KNX-Systemspannung (SELV) erzeugt und überwacht. Das Gerät liefert eine stabilisierte Gleichspannung und verfügt über eine integrierte Drossel zur Entkopplung der Buslinie vom Netzteil. Der Ausgang ist kurzschluss- und überlastfest und mit einer zweifarbigen LED zur Anzeige des Ausgangszustands ausgestattet. Das Gerät akzeptiert einen weiten Eingangsspannungsbereich von 85–265 V AC bei 50/60 Hz und ist in einem grauen Kunststoffgehäuse mit den Abmessungen 72 × 64,5 × 90 mm untergebracht.

Vorteile

Das Netzteil bietet einen überwachten KNX-Ausgang mit integriertem Kurzschluss- und Überlastschutz für zuverlässigen Betrieb. Eine integrierte Drossel isoliert die Buslinie, um Störungen zu reduzieren und die Installation zu vereinfachen. Die zweifarbige Status-LED liefert eine klare visuelle Anzeige des Geräteausgangszustands. Das Modell SV/S 30.640.3.1 verfügt über einen zusätzlichen 30-V-DC-Ausgang, der ebenfalls kurzschluss- und überlastfest ist und in Verbindung mit einer separaten Drossel zur Speisung einer weiteren Buslinie verwendet werden kann.

Geeignet für (Aufgaben / Anwendungsfälle)

• Versorgung von KNX-Buslinien in Gebäudeautomationssystemen
• Stromversorgung von Geräten, die eine stabilisierte KNX-Gleichspannung benötigen
• Industrielle oder gewerbliche Installationen, die eine Stromquelle mit Weitbereichseingang erfordern

Wichtige Spezifikationen

• Hersteller: ABB
• Modell: SV/S30.640.3.1 (Gerätetyp SV/S 30.640.3.1)
• MPN: 2CDG110167R0011
• EAN: 4016779906210
• KNX-Ausgangsstrom: 640 mA
• Zusätzlicher Ausgang: 30 V DC (kurzschluss- und überlastfest)
• Eingangsspannung: 85–265 V AC, 50/60 Hz
• Schutz: Kurzschluss- und Überlastschutz an den Ausgängen
• Anzeige: Zweifarbige LED-Statusanzeige
• GehäVerwendung: Grauer Kunststoff
• Abmessungen: 72 × 64,5 × 90 mm

Verwendung

Installieren Sie das Netzteil gemäß den KNX- und örtlichen Elektroinstallationsnormen. Schließen Sie den Wechselstromeingang an eine geeignete 85–265-V-AC-Versorgung an und verbinden Sie die KNX-Buslinie mit dem überwachten KNX-Ausgang. Wenn eine zusätzliche Buslinie erforderlich ist, verwenden Sie den geschützten 30-V-DC-Ausgang zusammen mit einer separaten Drossel zur Entkopplung dieser Buslinie. Überprüfen Sie die korrekte Verdrahtung, schalten Sie das Gerät ein und kontrollieren Sie die zweifarbige LED, um den Ausgangszustand zu bestätigen.

Empfehlungen

Stellen Sie sicher, dass Installation und Wartung von qualifiziertem Personal durchgeführt werden. Verwenden Sie den zusätzlichen 30-V-DC-Ausgang nur mit einer geeigneten Drossel und innerhalb der Nenngrenzen des Geräts. Beachten Sie die Herstellerrichtlinien und örtlichen Vorschriften für Erdung, Verdrahtung und Schutz, um die SELV-Konformität und einen sicheren Betrieb zu gewährleisten.
