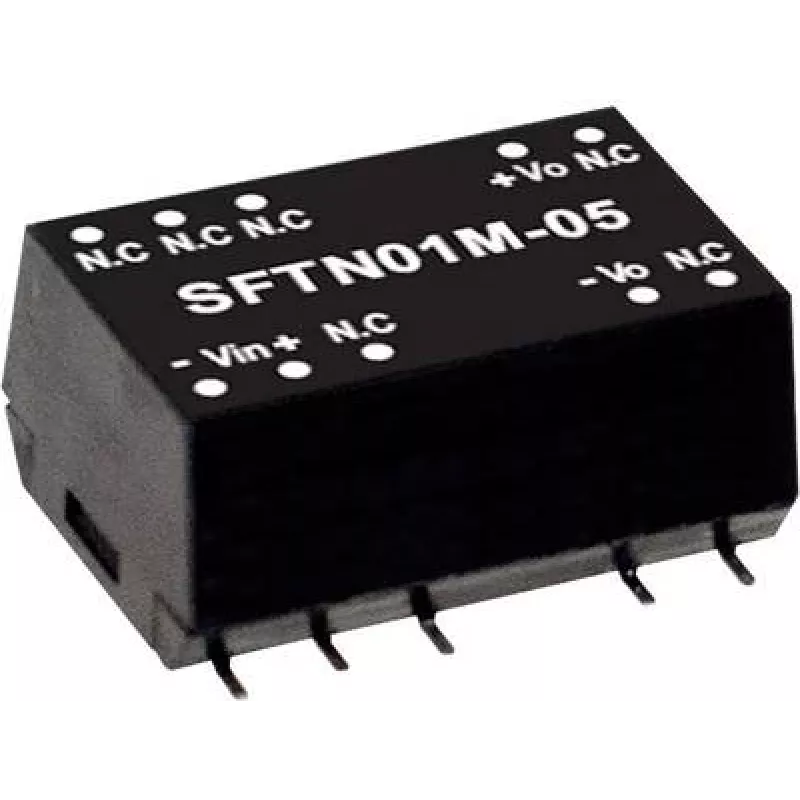

Netzteil MEAN WELL SFTN01N-05 1W 5V Eingang 21,6–26,4V

Der MEAN WELL SFTN01N-05 ist ein kompakter DC-DC-Wandler für die Leiterplattenmontage, der für Anwendungen mit geringer Leistung entwickelt wurde. Er liefert einen einzelnen 5-V-DC-Ausgang mit 0,2 A (1 W) aus einem Eingangsbereich von 21,6–26,4 V DC. Das Modul wird im SMD-Gehäuse mit niedrigem Profil (Tiefe 15,2 mm) geliefert und erfüllt die RoHS-Anforderungen, was es für platzbeschränkte, richtlinienkonforme elektronische Designs geeignet macht.

Vorteile

Der SFTN01N-05 bietet eine kleine Grundfläche und ein niedriges Profil für die einfache Integration auf bestückten Leiterplatten, einen stabilen 5-V-Ausgang zur Versorgung kleiner Elektronik und einen integrierten Schutz mit einer 1-Sekunden-Kurzschlussschutzfunktion. Sein SMD-Gehäuse vereinfacht die automatische Bestückung und die RoHS-Konformität unterstützt umweltregulierte Projekte.

Geeignet für

• Versorgung kleiner Elektronikmodule und Sensoren
• Embedded-Systeme mit begrenztem Platz auf der Platine
• Industrielle oder kommerzielle Geräte, die geregelte 5 V bei niedrigem Strom benötigen
• Automatisierte Leiterplattenbestückung, bei der SMD-Komponenten bevorzugt werden

Wichtige Spezifikationen

• Hersteller: MEAN WELL
• Modell (MPN): SFTN01N-05
• Eingangsspannung: 21,6–26,4 V DC
• Ausgangsspannung/-strom: 5 V DC, 0,2 A (1 W)
• Schutz: 1 Sekunde Kurzschlussschutz
• GehäVerwendung: SMD, Leiterplattenmontage
• Tiefe: 15,2 mm
• Konformität: RoHS
• EAN: 4021087041645

Verwendung

Platzieren und löten Sie den SFTN01N-05 gemäß der vom Hersteller empfohlenen Footprint auf die Leiterplatte. Legen Sie eine Eingangsversorgung innerhalb von 21,6–26,4 V DC an die Wandlereingangsklemmen an und überprüfen Sie, ob der Ausgang 5 V DC beträgt, bevor Sie Lastgeräte anschließen. Beachten Sie beim Verdrahten die Polarität und die Erdungspraktiken. Bei einem Kurzschluss bietet der Wandler ca. 1 Sekunde Kurzschlussschutz; beheben Sie den Fehler und schalten Sie das Gerät bei Bedarf aus und wieder ein.

Empfehlungen

Verwenden Sie diesen Wandler auf einer Leiterplatte mit ausreichender Kupferfläche zur Wärmeableitung und überschreiten Sie nicht den Nennausgangsstrom von 0,2 A. Stellen Sie sicher, dass die Eingangsversorgung stabil und gefiltert ist; befolgen Sie die Layout- und Lötrichtlinien von MEAN WELL für einen zuverlässigen Langzeitbetrieb.
