Netzteil MEAN WELL SFTN01L-05 1 W Eingang 4,5–5,5 V Ausgang 5 V

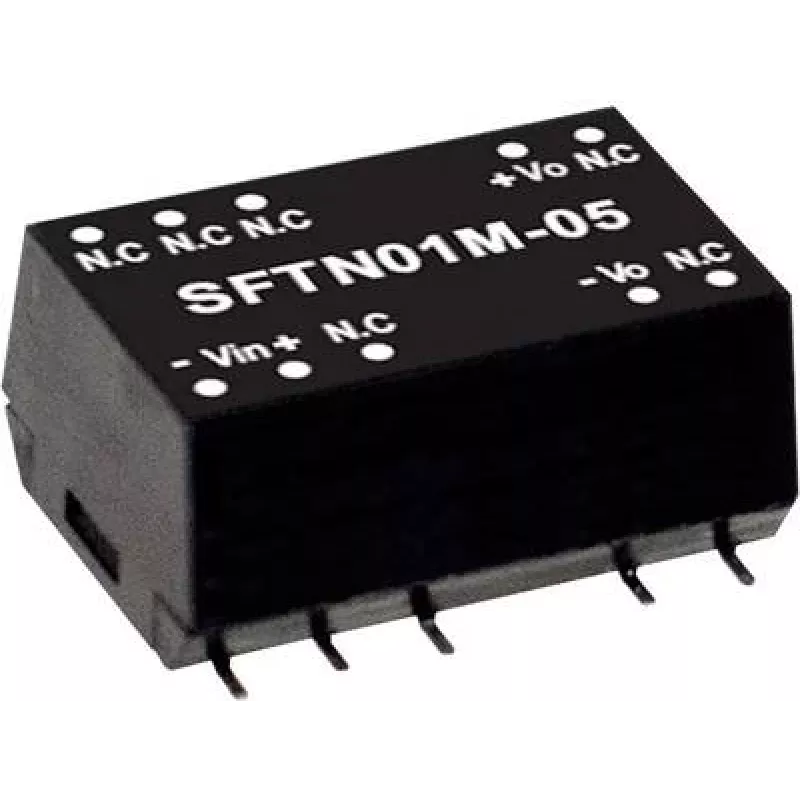

Der MEAN WELL SFTN01L-05 ist ein kompakter DC-DC-Wandler zur Leiterplattenmontage, der für Anwendungen mit geringer Leistungsaufnahme konzipiert wurde. Er akzeptiert einen Eingangsspannungsbereich von 4,5–5,5 V DC und liefert einen geregelten 5-V-DC-Einzelausgang mit einem maximalen Ausgangsstrom von 0,2 A (1 W). Das Modul wird in einem SMD-Gehäuse mit einer flachen Bauhöhe von 15,2 mm geliefert und erfüllt die RoHS-Anforderungen.

Vorteile

Der SFTN01L-05 bietet eine geringe Stellfläche und SMD-Montage für eine einfache Integration in platzsparende Designs. Er liefert eine stabile 5-V-Ausgangsspannung aus Eingangsspannungen, die typisch für USB- oder andere 5-V-Schienen sind, und verfügt über einen Kurzschlussschutz, der innerhalb von etwa einer Sekunde anspricht. Die RoHS-Konformität des Geräts erleichtert den Einsatz in regulierten Fertigungsumgebungen.

Geeignet für

• Eingebettete Systeme und kleine Einplatinencomputer
• USB-betriebene Geräte und Peripherie
• Industrielle Steuermodule mit begrenztem Platzangebot
• Serienfertigung und OEM-Baugruppen

Wichtige technische Daten

• Hersteller: MEAN WELL
• Modell (MPN): SFTN01L-05
• Eingangsspannung: 4,5–5,5 V DC
• Ausgangsspannung: 5 V DC
• Ausgangsstrom: 0,2 A (max.), 1 W Ausgangsleistung
• Schutz: ≈1 Sekunde Kurzschlussschutz
• GehäVerwendung: SMD-Leiterplattenmontage, Bauhöhe 15,2 mm
• Konformität: RoHS
• EAN: 4021087041706

Verwendung

Montieren Sie den SFTN01L-05 auf der Leiterplatte gemäß den SMD-Footprint- und Lötrichtlinien des Herstellers. Schließen Sie den Eingang an eine stabile 4,5–5,5-V-DC-Versorgung an und entnehmen Sie den geregelten 5-V-Ausgang von den dafür vorgesehenen Ausgangspads. Sorgen Sie für eine ausreichende Kupferfläche auf der Leiterplatte zur Wärmeableitung und beachten Sie die üblichen Vorsichtsmaßnahmen für die Handhabung von SMD-Bauteilen. Achten Sie beim Anschluss von Ein- und Ausgangsleitungen auf die Polarität.
