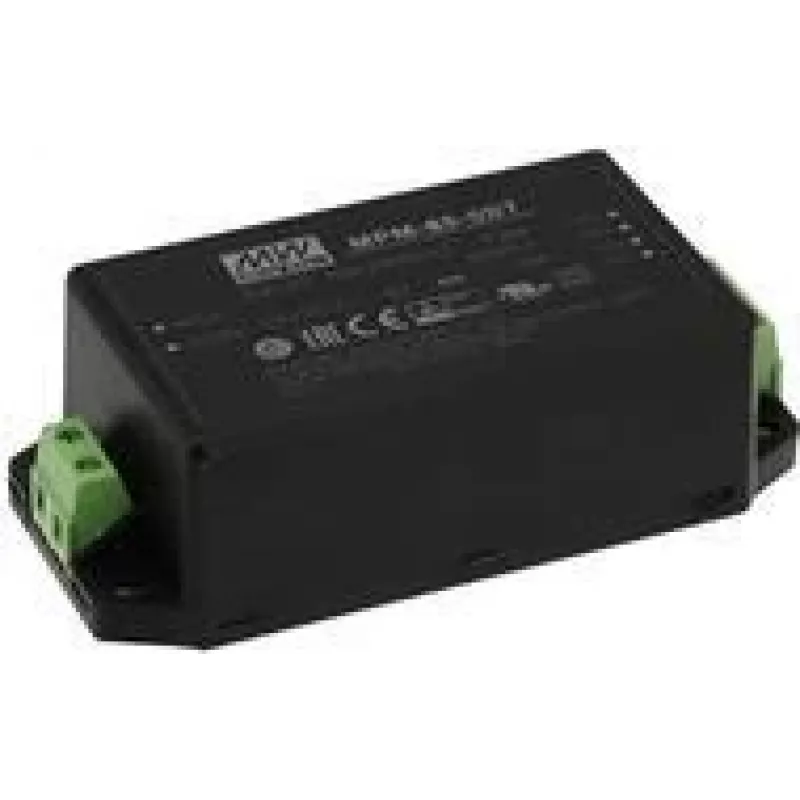

Netzteil mean well MPM-65-5ST 65 W Indoor 80–264 V Schwarz, 2×MOPP, EN/UL 60601

Das MPM-65-5ST ist ein kompaktes medizinisches AC/DC-Netzteil mit 65 W für die Leiterplattenmontage, das für den Innenbereich konzipiert ist und einen weiten Eingangsspannungsbereich von 80–264 VAC unterstützt. Das Gerät bietet eine verstärkte Isolierung (2×MOPP) und erfüllt die Sicherheitsanforderungen IEC EN60601-1 / ANSI/AAMI ES60601-1 für medizinische Geräte, bei geringer Leerlaufleistungsaufnahme und hohem Wirkungsgrad. Dank seiner kleinen Bauform und der Zertifizierung nach EN/UL 60601 eignet es sich für klinische Geräte, Laborinstrumente und medizintechnische Hilfsmittel, bei denen Patientensicherheit und kompakte Abmessungen wichtig sind.

Vorteile

Das Netzteil liefert eine Ausgangsleistung von bis zu 65 W mit einem Wirkungsgrad von bis zu 93 % und einer sehr niedrigen Leerlaufleistungsaufnahme (<0,1 W). Es bietet eine Isolationsspannung von 4 kVAC, doppelte Isolierung (Schutzklasse II, ohne FG) und Konstruktionsmerkmale, mit denen 2×MOPP sowie ein extrem niedriger Ableitstrom erreicht werden, geeignet für BF-Anwendungen (Patientenkontakt). Das Produkt zeichnet sich zudem durch hohe EMV-Leistung, gute Wärmeableitung und Vibrationsfestigkeit (2–5 G, modellabhängig) aus.

Geeignet für

• Medizingeräte mit Patientenkontakt (BF-Geräte), die 2×MOPP erfordern
• Klinische Geräte und Laborinstrumente
• Medizintechnische Unterstützungs- und Diagnosegeräte für den Innenbereich
• Allgemeine Geräte, die eine verstärkte Isolierung und die Einhaltung von EN/UL 60601 benötigen

Wichtige Spezifikationen

• Ausgangsleistung: 65 W
• Eingangsspannungsbereich: 80–264 VAC
• Wirkungsgrad: bis zu 93 %
• Leerlaufleistungsaufnahme: <0,1 W
• Isolationsspannung: 4 kVAC
• Sicherheitsklassifizierung: Schutzklasse II (doppelte Isolierung, ohne FG), 2×MOPP
• Normen: IEC EN60601-1 / ANSI/AAMI ES60601-1 (Version 3), EN/UL 60601
• Abmessungen (Herstellerangabe): 52 × 109 × 33,5 mm (kompaktes schwarzes Gehäuse)
• EMV und Vibrationsfestigkeit: hohe EMV-Leistung; 2–5 G Vibrationsfestigkeit (modellabhängig)
• RoHS-konform

Verwendung

Montieren Sie das MPM-65-5ST gemäß den Layout- und mechanischen Empfehlungen des Herstellers auf einer Leiterplatte. Schließen Sie den Wechselstromeingang im zulässigen Bereich von 80–264 VAC an und führen Sie den Gleichstromausgang unter Beachtung der korrekten Polarität zur Zielschaltung. Halten Sie die Kriech- und Luftstrecken ein und befolgen Sie die Erdungs- und Installationsanweisungen aus dem Datenblatt, um die 2×MOPP-Sicherheitsbarrieren zu erhalten. Überprüfen Sie bei der Inbetriebnahme die Ausgangsspannung und die Systemintegration im Leerlauf und unter Last.

Empfehlungen

Verwenden Sie das Netzteil nur in Innenräumen und innerhalb des angegebenen Eingangsspannungsbereichs und der Umgebungstemperatur. Befolgen Sie bei medizinischen Anwendungen und Patientenkontaktanwendungen die geltenden Installationsnormen für Medizintechnik und führen Sie nach der Integration die erforderlichen Ableitstrom- und Sicherheitsprüfungen durch. Beachten Sie das offizielle Mean-Well-Datenblatt für detaillierte mechanische Zeichnungen, Pinbelegung und Informationen zur Wärmeableitung.
