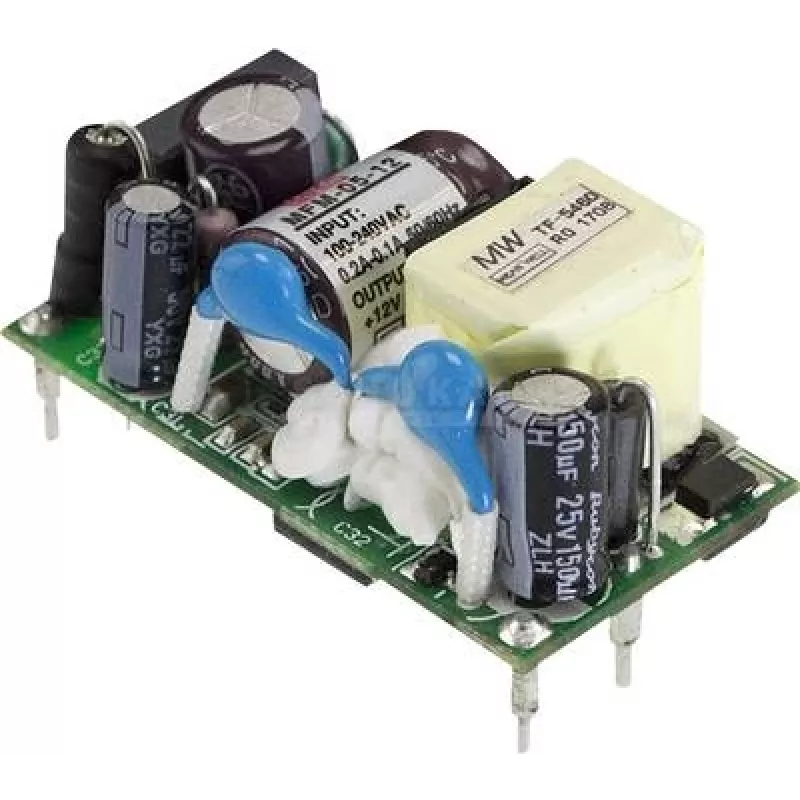

Netzteil MEAN WELL MFM-05-12 5W 12V 80-264V

Das MEAN WELL MFM-05-12 ist ein kompaktes AC-DC-Einzelausgangs-Open-Frame-Medizinnetzteil, das 12 Vdc bei 0,42 A (5 W) liefert. Es ist für die Leiterplattenmontage konzipiert und akzeptiert einen weiten Eingangsspannungsbereich von 80–264 Vac und bietet eine zweifache MOPP-Isolierung, die den Anforderungen medizinischer Geräte entspricht. Das Gerät ist RoHS-konform und hat eine geringe Tiefe von 42 mm bei einem leichten Aufbau von etwa 18 g, was es für Anwendungen mit begrenztem Platz und Gewicht geeignet macht.

Vorteile

Das MFM-05-12 bietet einen kleinen Formfaktor und die bequeme Leiterplattenmontage für die Integration in medizinische und industrielle Geräte. Mit einem weiten Eingangsbereich (80–264 Vac) und 2×MOPP-Isolierung unterstützt es zuverlässige Sicherheit und Kompatibilität in verschiedenen Regionen und erfüllt die Umweltauflagen durch RoHS-Konformität. Das Open-Frame-Design und das geringe Gewicht vereinfachen die Installation in kompakten Baugruppen.

Geeignet für

• Eingebettete medizinische Geräte, die eine 12-V-Niedrigstromversorgung benötigen
• Leiterplattenmontierte Instrumenten- und Steuermodule
• Kompakte Industrieausrüstung mit beengten Platzverhältnissen

Wichtige technische Daten

• Modell: MEAN WELL MFM-05-12 (MPN: MFM-05-12)
• Ausgang: 12 Vdc, 0,42 A (5 W)
• Eingangsspannung: 80–264 Vac
• Isolierung: 2×MOPP (medizinische Isolierung)
• Montage: Leiterplattenmontage (Open Frame)
• Tiefe: 42 mm
• Gewicht: ca. 18 g
• Zertifizierungen: RoHS-konform
• EAN: 4021087042932

Verwendung

Montieren Sie das MFM-05-12 gemäß den Leiterplatten-Layout- und Lötrichtlinien des Herstellers direkt auf die Leiterplatte. Schließen Sie den Wechselstromeingang innerhalb des angegebenen Bereichs von 80–264 Vac an und achten Sie auf die richtige Polarität des 12-Vdc-Ausgangs. Stellen Sie sicher, dass das Open-Frame-Netzteil so platziert wird, dass ausreichend Freiraum für die Belüftung vorhanden ist und Kriech- und Luftstrecken auf der Leiterplatte den geltenden medizinischen Sicherheitsanforderungen entsprechen.

Empfehlungen

Überprüfen Sie bei medizinischen Anwendungen die Systemkonformität und führen Sie die erforderlichen Sicherheitstests durch. Halten Sie ausreichende Kriech- und Luftstrecken ein, befolgen Sie die empfohlenen Leiterplatten-Footprints und Lötverfahren von MEAN WELL und sorgen Sie bei Bedarf für eine geeignete Absicherung und einen Überspannungsschutz am Wechselstromeingang.
