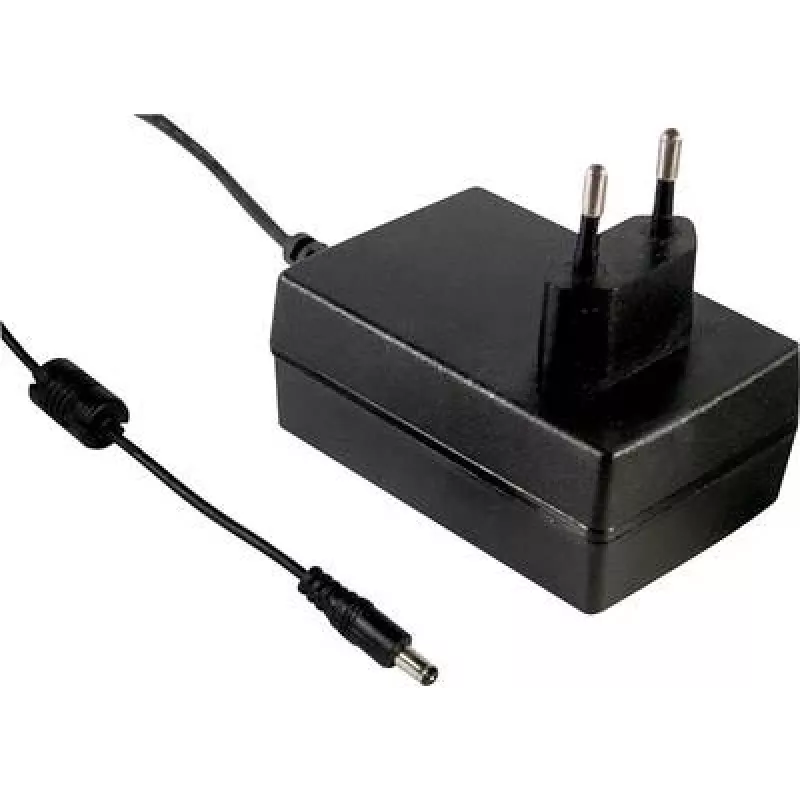

Netzteil MEAN WELL GSM25E24-P1J Indoor 25W Schwarz

Das MEAN WELL GSM25E24-P1J Innenbereich 25W Schwarz ist ein internes Schaltnetzteil, das eine stabile 24V DC-Ausgangsspannung bei einer maximalen Ausgangsleistung von 25W liefert. Es akzeptiert einen weiten AC-Eingangsspannungsbereich von 80 bis 264V und ermöglicht den Einsatz mit unterschiedlichen Netzspannungen ohne zusätzliche Konfiguration. Das kompakte Gehäuse mit Abmessungen von 54 mm (B) x 79 mm (T) x 33 mm (H) bietet einen geringen Platzbedarf für die Installation in beengten Räumen und erfüllt gleichzeitig die RoHS-Umweltauflagen.

Vorteile

Dieses Netzteil bietet eine geregelte 24V-Ausgangsspannung mit Kurzschluss- und Überlastschutz, wie sie für führende Schaltnetzteile typisch sind. Sein weiter Eingangsspannungsbereich unterstützt weltweite Netzkompatibilität und reduziert den Bedarf an separaten Spannungswandlern. Das kompakte und leichte Design vereinfacht die Integration in Schaltschränke, Unterhaltungselektronik und kleine Industrieanlagen, bei denen der Platz begrenzt ist.

Geeignet für

• Kleine industrielle Steuerungen und Automatisierungsmodule
• LED-Beleuchtungstreiber und LED-Streifen, die 24V DC benötigen
• Embedded-Systeme, Router und Netzwerkgeräte mit 24V-Stromeingang
• Unterhaltungselektronik und Kleingeräte, die eine kompakte Innenbereich-Stromquelle benötigen

Wichtige Spezifikationen

• Ausgangsspannung: 24V DC
• Maximale Ausgangsleistung: 25W
• Eingangsspannungsbereich: 80–264V AC
• Abmessungen (B × T × H): 54 × 79 × 33 mm
• Betriebsumgebung: Innenbereich
• Konformität: RoHS

Verwendung

Montieren Sie das Netzteil an einem trockenen Ort im Innenbereich mit ausreichender Belüftung und sichern Sie es gemäß den örtlichen Elektroinstallationsvorschriften. Schließen Sie den AC-Netzeingang an die Eingangsklemmen oder den Stecker des Netzteils an und stellen Sie sicher, dass die Versorgung innerhalb des Bereichs von 80–264V liegt und die Verkabelung bei ausgeschalteter Stromversorgung erfolgt. Schließen Sie den 24V DC-Ausgang an die Last an, wobei Sie die richtige Polarität und die durch die 25W-Ausgangsleistung vorgegebenen maximalen Stromgrenzen beachten. Nach Überprüfung der Anschlüsse schalten Sie die Netzspannung ein und prüfen die Ausgangsspannung des Netzteils, bevor Sie empfindliche Geräte anschließen.

Empfehlungen

Für einen zuverlässigen Betrieb vermeiden Sie die Platzierung des Netzteils in der Nähe von Wärmequellen oder in direktem Sonnenlicht und ermöglichen Sie eine freie Luftzirkulation um das Gerät. Verwenden Sie geeignete Sicherungen auf der Eingangsseite und stellen Sie sicher, dass der Laststrom den Nennausgang des Netzteils nicht überschreitet. Befolgen Sie die örtlichen Elektrovorschriften und die Sicherheitsrichtlinien des Herstellers, wenn Sie dieses Netzteil in Geräte integrieren.
