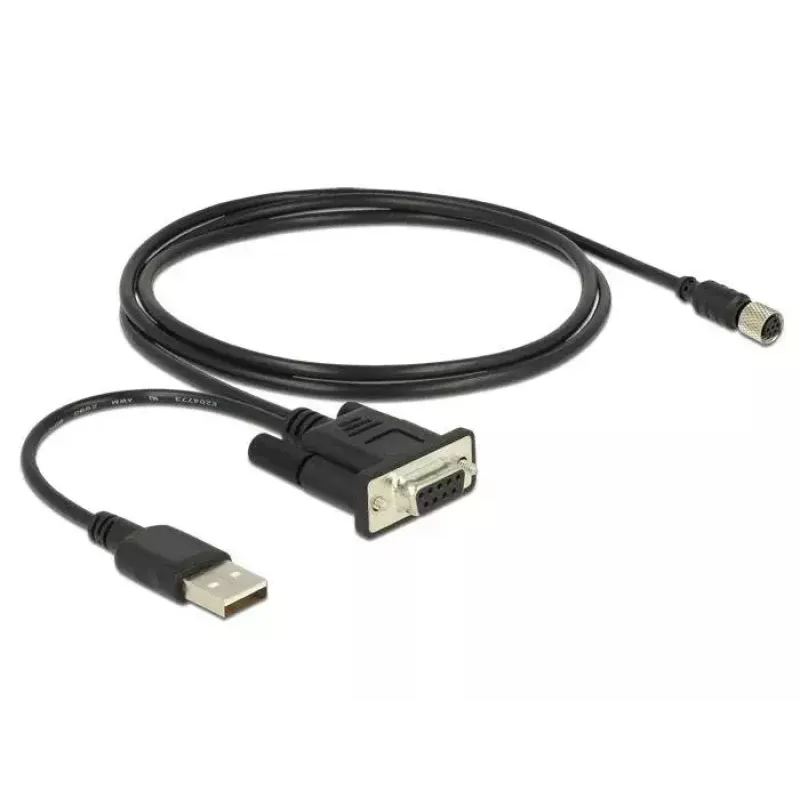

Navigator-Kabel Navilock 62875 1,2 m

Das Navilock-Kabel Navilock 62875 1,2 m ist ein speziell entwickeltes Schnittstellenkabel, das Navigationsgeräte mit Computersystemen verbindet. Es misst 1,2 Meter und kombiniert einen M8-Stecker an einem Ende mit RS-232- und USB-A-Schnittstellen am anderen Ende, was Flexibilität für serielle und USB-ausgestattete Hosts bietet. Das Kabel unterstützt zuverlässige Datenübertragung zwischen GNSS-/Navigationsgeräten und PCs oder anderen Datenloggern, und seine Konstruktion ist darauf ausgelegt, wiederholten Steckzyklen in mobilen und festen Installationen standzuhalten.

Vorteile

Dieses 1,2 m lange Navilock-Kabel bietet eine kompakte Länge, die für Desktop- und Fahrzeug-Setups geeignet ist und gleichzeitig Kabelsalat minimiert. Das gemischte Steckerdesign (M8 auf RS-232 + USB A) eliminiert die Notwendigkeit mehrerer Adapter beim Anschluss eines Navigationsempfängers an verschiedene Host-Schnittstellen. Der strapazierfähige Kabelmantel und die Zugentlastung an den Steckern erhöhen die mechanische Robustheit und tragen zur Aufrechterhaltung der Signalintegrität bei häufigem Handling bei.

Geeignet für

• Anschluss von GNSS-/Navigationsempfängern an Laptops oder Desktop-Computer
• Felddatenerfassung, bei der serielle oder USB-Aufzeichnung erforderlich ist
• Fahrzeuginstallationen, die ein kurzes, robustes Schnittstellenkabel erfordern
• Test und Konfiguration von Navigationsgeräten in Serviceumgebungen

Wichtige Spezifikationen

• Kabellänge: 1,2 m
• Stecker A: M8-Rundstecker
• Stecker B: RS-232 (seriell) und USB A
• Unterstützte Schnittstellen: RS-232 serielle Kommunikation und USB 2.0 Host-Konnektivität
• Konstruktion: Flexibler Außenmantel mit Zugentlastung an den Steckerenden

Verwendung

Verbinden Sie das M8-Ende des Kabels mit dem kompatiblen Anschluss am Navigationsgerät und stellen Sie dabei die korrekte Ausrichtung der Steckerstifte und eine sichere Schraub- oder Push-Fit-Verbindung sicher. Stecken Sie den RS-232- oder USB-A-Stecker in den entsprechenden Anschluss am Computer oder Datenlogger. Bei Verwendung der RS-232-Schnittstelle stellen Sie sicher, dass die COM-Port-Einstellungen des Host-Geräts (Baudrate, Parität, Stoppbits) mit der Konfiguration des Navigationsgeräts übereinstimmen. Lassen Sie bei USB-Verbindung das Host-Betriebssystem das Gerät erkennen und installieren Sie gegebenenfalls erforderliche Treiber. Überprüfen Sie die Kommunikation, indem Sie die Datenausgabe des Navigationsgeräts starten und den Empfang auf der Host-Software prüfen.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb vermeiden Sie scharfe Biegungen und übermäßige Spannung des 1,2-m-Kabels, verlegen Sie es fern von Hochstromleitungen, um elektrische Störungen zu reduzieren, und sichern Sie die Verbindungen, bevor Sie das Gerät bewegen. Wenn Probleme mit der seriellen Kommunikation auftreten, überprüfen Sie die COM-Port-Parameter und den Sitz des Kabels; bei USB-Problemen bestätigen Sie die Treiberinstallation und versuchen Sie alternative USB-Ports.
