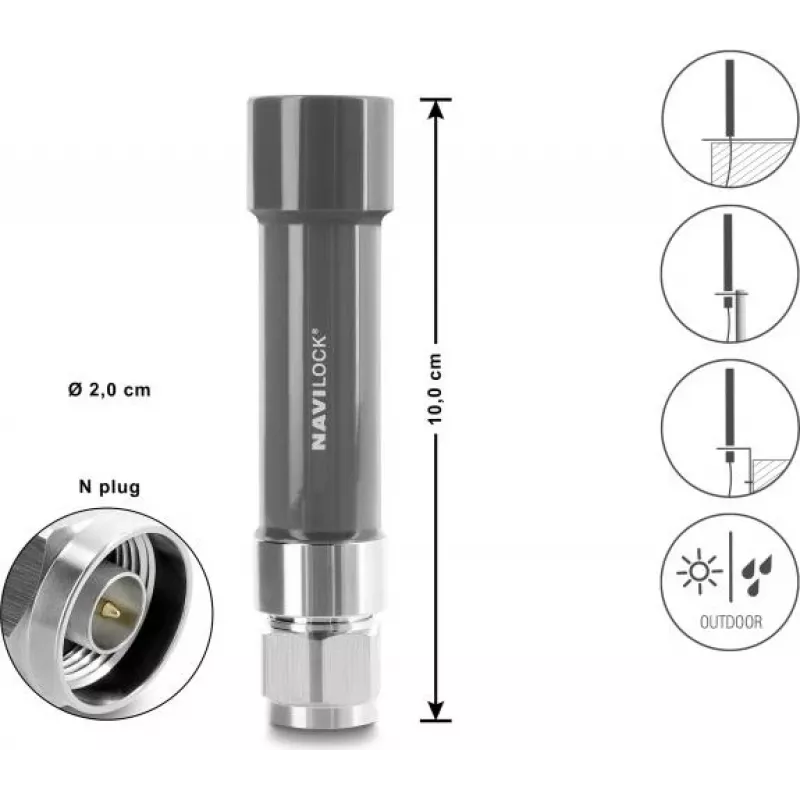

Navilock GNSS-Antenne N-Anschluss 18 dB aktiv Außenbereich Grau 10 cm (60738)

Für Installationen, bei denen eine Patch-Antenne durch ihr Gehäuse beeinträchtigt würde, verlegt die Navilock 60738 den GNSS-Empfänger ins Freie und hält die Kabellänge kurz. Ihr 18-dB-LNA und das IP67-Gehäuse machen sie zu einem zuverlässigen Frontend für Flottentelematik, Seeschifffahrt oder Basisstations-Zeitmessung.

Highlights

• Aktive GNSS-Antenne mit 18 dB LNA-Verstärkung für Umgebungen mit schwachem Signal
• Unterstützt GPS L1, GLONASS L1, Galileo E1 und BeiDou B1
• N-Buchse für verlustarme, wetterfeste HF-Verbindungen
• IP67 wasserdichtes und UV-beständiges ABS-Gehäuse für dauerhafte Außenmontage
• Mastmontage mit mitgeliefertem Bügel; 10 cm Kabelstummel für direkten N-Stecker-Anschluss

Im täglichen Einsatz

Montieren Sie die 60738 an einem Mast oder einer Halterung mit freier Sicht zum Himmel und verbinden Sie ein geeignetes N-Stecker-Kabel (nicht im Lieferumfang enthalten) mit Ihrem Empfänger. Der integrierte LNA verstärkt das Signal vor Kabelverlusten, was entscheidend ist, wenn die Antenne weit vom Empfänger entfernt platziert wird oder lange Kabelwege unvermeidbar sind. Das graue UV-stabile Gehäuse widersteht Sonnenschäden, und die IP67-Dichtung hält Feuchtigkeit bei starkem Regen oder Abspritzen fern.

Technische Daten

• Antennentyp: Aktive GNSS
• Unterstützte Systeme: GPS L1, GLONASS L1, Galileo E1, BeiDou B1
• Frequenzbereich: 1559 - 1606 MHz
• LNA-Verstärkung: 18 dB
• Anschluss: N-Buchse
• Impedanz: 50 Ohm
• Polarisation: RHCP
• VSWR: < 2,0
• Rauschmaß: < 2,0 dB
• Betriebsspannung: 3,0 - 5,0 V DC
• Stromaufnahme: max. 15 mA
• Wasserdichtigkeit: IP67
• Gehäusematerial: UV-beständiges ABS
• Betriebstemperatur: -40 °C bis 85 °C
• Lagertemperatur: -40 °C bis 90 °C
• Farbe: Grau
• Abmessungen (Durchmesser x Höhe): 100 mm x 100 mm
• Kabel im Lieferumfang: Nein
• Montage: Mastmontage (Bügel im Lieferumfang enthalten)

Abschließende Anmerkung

Kombinieren Sie die Navilock 60738 mit einem verlustarmen N-Stecker-auf-SMA/MCX-Kabel für eine komplette GNSS-Außenlösung, die die Signalintegrität von der Antenne bis zum Empfänger gewährleistet.
