Netzwerkantenne Navilock NL-69AT FAKRA C 27 dBi

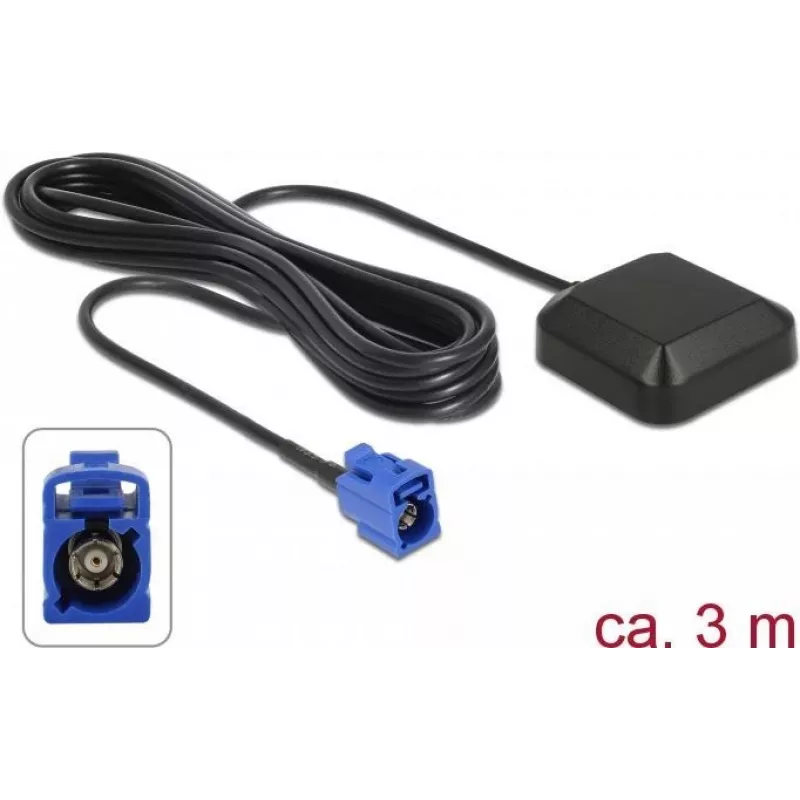

Die Navilock NL-69AT FAKRA C ist eine kompakte GNSS/Netzwerk-Antenne mit einem hohen Antennengewinn von 27 dBi, konzipiert für den Empfang bei 1,57542 GHz. Sie verfügt über einen FAKRA C Anschluss und ein 3 m langes Kabel, hat die Schutzklasse IP67 für den vorübergehenden Außeneinsatz und wird über eine Gleichspannungsversorgung mit niedrigem Stromverbrauch (15 mA) betrieben. Ihre geringe Stellfläche (38 × 40,5 × 12,5 mm) und das Gewicht von 150 g machen sie geeignet für die Installation an vorhandenen GNSS-Empfängern, Autoradios oder Fahrzeug-Multimediaeinheiten, die einen FAKRA C Anschluss unterstützen.

Vorteile

Die Antenne bietet durch ihren Antennengewinn von 27 dBi einen starken Signalempfang und ist für die GNSS-Frequenz 1,57542 GHz optimiert. Das IP67-Gehäuse bietet Schutz gegen Staub und zeitweiliges Untertauchen in Wasser, was eine sichere temporäre Außenmontage ermöglicht. Das integrierte 3 m Kabel mit FAKRA C Stecker gewährleistet Kompatibilität mit vielen Automobil- und Empfängersystemen, während die geringe Stromaufnahme (15 mA) die Belastung des Hostgeräts minimiert.

Geeignet für

• Anschluss an Fahrzeug-GNSS-Empfänger und Autoradios mit FAKRA C Buchse
• Verwendung an Fahrzeug-Multimediaempfängern, die FAKRA C akzeptieren
• Temporäre Außenmontage, wo IP67-Schutz erforderlich ist
• Anwendungen, die einen klaren Empfang bei 1,57542 GHz (GNSS) erfordern

Technische Daten

• Frequenz: 1,57542 GHz
• Antennengewinn: 27 dBi
• Anschluss: FAKRA C (mit 3 m Kabel)
• Schutzklasse: IP67
• Spannungsversorgung/Verbrauch: Gleichstrom, 15 mA
• Abmessungen: 38 × 40,5 × 12,5 mm
• Gewicht: 0,15 kg
• Farbe: Schwarz

Gebrauchsanweisung

Montieren Sie die Navilock NL-69AT an einer geeigneten Stelle am oder in der Nähe des Fahrzeugs, wo die Antenne eine freie Sicht zum Himmel hat. Verlegen Sie das mitgelieferte 3 m Kabel zum Empfänger und verbinden Sie den FAKRA C Stecker mit der entsprechenden Buchse am GNSS-Empfänger, Autoradio oder der Multimediaeinheit. Stellen Sie die benötigte Gleichspannungsversorgung gemäß den Anforderungen des Hostgeräts bereit; die Antenne nimmt etwa 15 mA auf. Überprüfen Sie den Empfang und passen Sie die Antennenposition an, um die Signalstärke zu verbessern.

Empfehlungen

Für beste Leistung installieren Sie die Antenne mit ungehinderter Sicht zum Himmel und vermeiden Sie die Platzierung in der Nähe großer Metallgegenstände, die Signale blockieren können. Obgleich IP67-zertifiziert, verwenden Sie die temporäre Außenmontage nur nach Bedarf und überprüfen Sie Stecker und Kabelführung auf sichere, wetterfeste Verbindungen.
