Montagekit LGA 1700 für Orcus-Serie von RAIJINTEK (MPN 0R40B00239)

Das RAIJINTEK Montagekit LGA 1700 für die Orcus-Serie ist ein Adapterset, das es ermöglicht, CPU-Kühler der Orcus-Serie auf Intel LGA 1700 Sockeln zu montieren, wie sie in Intel Prozessoren der 12. und 13. Generation verwendet werden. Das Kit enthält die mechanischen Halterungen, eine verstärkte Backplate und die Befestigungselemente, die benötigt werden, um einen Orcus-Kühler sicher auf einem Mainboard mit LGA 1700 Montagebohrungen zu befestigen, was die Kompatibilität für Upgrades, Austausch oder neue PC-Builds ermöglicht.

Vorteile

Das Montagekit bietet eine direkte mechanische Lösung, um vorhandene Orcus-Kühler an den LGA 1700 Sockel anzupassen, ohne den Kühler oder das Mainboard zu modifizieren. Die Komponenten sind für eine stabile und ebene Montagefläche ausgelegt, um einen gleichmäßigen Anpressdruck zwischen der Kühlerbasis und dem Heatspreader der CPU sicherzustellen. Die mitgelieferten Befestigungselemente und die Backplate vereinfachen die Installation und verbessern die Montagesicherheit im Vergleich zu provisorischen Adaptern.

Geeignet für

• Aufrüstung eines CPU-Kühlers der Orcus-Serie für den Einsatz mit Intel Prozessoren der 12. oder 13. Generation
• Austausch einer verschlissenen oder fehlenden LGA 1700 Montagevorrichtung an einem PC-Kühler
• Bau eines neuen Desktop-Systems, bei dem ein Orcus-Kühler auf einem LGA 1700 Mainboard montiert werden muss

Wichtige Spezifikationen

• Kompatibilität: Intel LGA 1700 Sockel Montagebohrungen

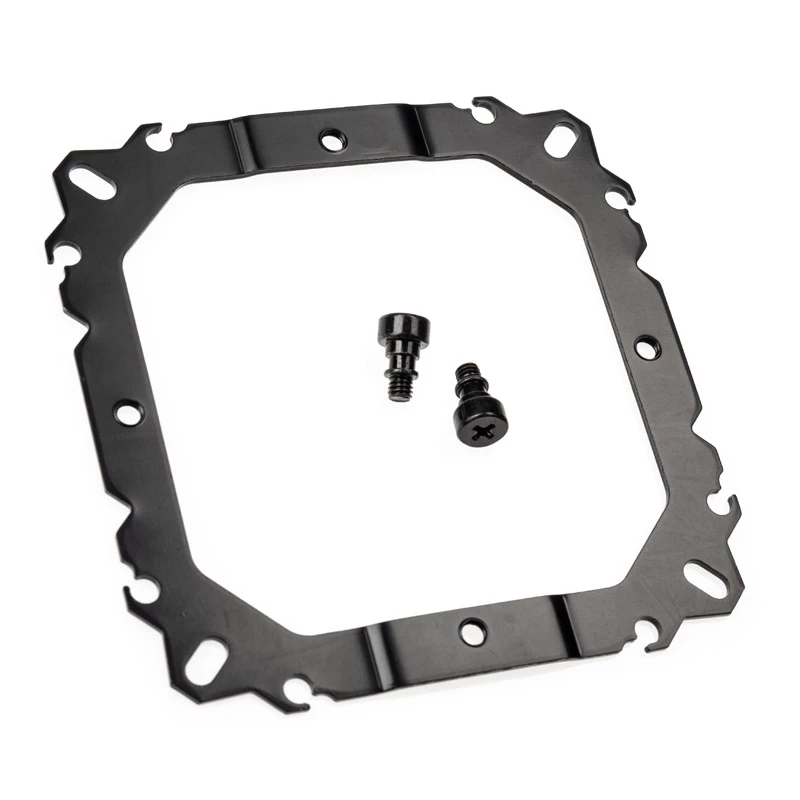

• Inhalt: Montagehalterungen, verstärkte Backplate, Sortiment an Schrauben und Abstandshaltern
• Material: Metallhalterungen und Stahlbefestigungselemente für strukturelle Stabilität
• Zweck: Mechanischer Adapter für CPU-Kühler der Orcus-Serie auf LGA 1700

Anwendung

Bereiten Sie das System vor, indem Sie es ausschalten und sich erden, um elektrostatische Entladungen zu vermeiden. Entfernen Sie den vorhandenen Kühler gemäß den Anweisungen des Kühlerherstellers und reinigen Sie die Oberfläche des CPU-Heatspreaders. Positionieren Sie die mitgelieferte Backplate auf der Rückseite des Mainboards, ausgerichtet auf das LGA 1700 Lochmuster, und installieren Sie dann die Halterungen über dem CPU-Bereich auf der Vorderseite. Setzen Sie die mitgelieferten Abstandshalter und Schrauben ein und ziehen Sie sie gleichmäßig im Kreuzmuster an, um einen gleichmäßigen Druck zu erreichen. Tragen Sie bei Bedarf erneut Wärmeleitpaste auf und montieren Sie den Orcus-Kühler gemäß dem standardmäßigen Montageverfahren des Kühlers auf den neuen Halterungen.

Empfehlungen

Verwenden Sie beim Anziehen der Befestigungselemente einen drehmomentbegrenzten oder vorsichtigen Ansatz: Ziehen Sie die Schrauben schrittweise und gleichmäßig an, um ein Verbiegen des Mainboards zu vermeiden und um einen gleichmäßigen Kontakt zwischen Kühler und CPU zu gewährleisten. Stellen Sie sicher, dass die Abstandshalter und Distanzstücke mit den Montagepunkten des Orcus-Kühlers übereinstimmen, bevor Sie vollen Druck ausüben. Konsultieren Sie im Zweifelsfall das Kühlerhandbuch oder einen Techniker, um eine korrekte Installation sicherzustellen und Schäden an der CPU oder dem Mainboard zu vermeiden.
