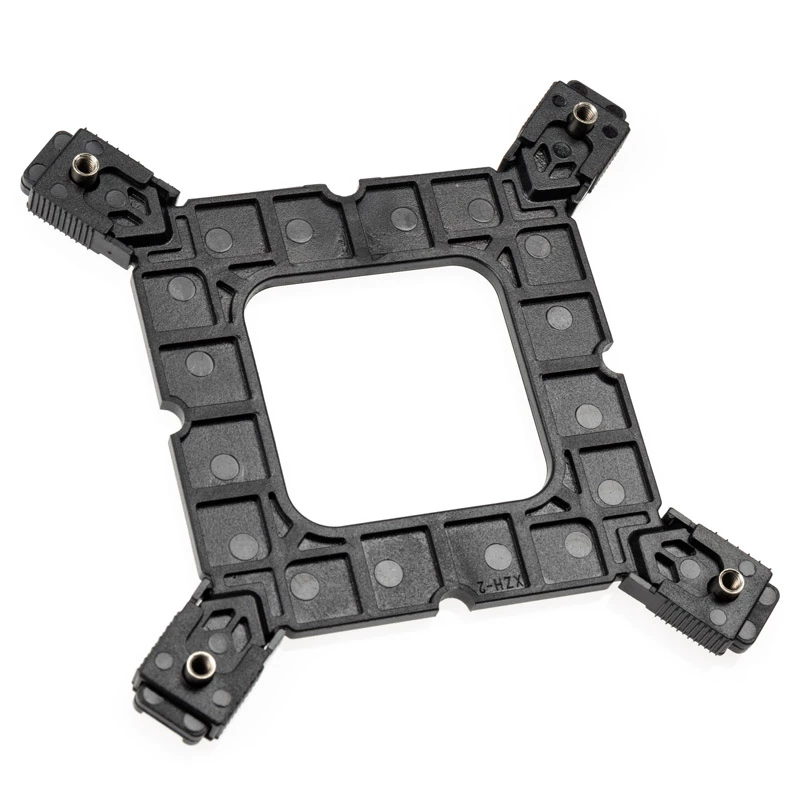

CPU-Montagekit für LGA-1700-Sockel — RAIJINTEK Scylla / Phorcys (0R40B00241)

Dieses Montagekit enthält die erforderliche Hardware zur Installation von RAIJINTEK Scylla- und Phorcys-CPU-Kühlern auf Mainboards mit Intel LGA-1700-Sockel. Es ist dafür vorgesehen, vorhandene Montagekomponenten zu ersetzen oder aufzurüsten, damit kompatible RAIJINTEK-Kühlermodelle auf die neueren Sockelabmessungen und Abstandshalter-Positionen passen. Das Kit umfasst Halterungen, Schrauben, Abstandshalter und Backplate-Elemente, die für eine sichere Befestigung des Kühlers an CPU und Mainboard bei korrektem Anpressdruck und korrekter Ausrichtung erforderlich sind.

Vorteile

Das Kit stellt die Kompatibilität zwischen RAIJINTEK Scylla-/Phorcys-Kühlern und LGA-1700-Mainboards wieder her und macht den Kauf eines neuen Kühlers beim Plattform-Upgrade überflüssig. Die Komponenten sind so dimensioniert und geformt, dass sie den mechanischen Anforderungen von LGA 1700 entsprechen und einen zuverlässigen Kontakt sowie gleichmäßigen Anpressdruck gewährleisten. Die Verwendung der speziellen Montageteile verkürzt die Installationszeit im Vergleich zu improvisierten Adaptern und trägt zur Aufrechterhaltung der Kühlleistung bei, indem ein gleichbleibender Sitz sichergestellt wird.

Geeignet für

• Desktop-PC-Bauer, die auf Intel LGA-1700-Plattformen aufrüsten
• Anwender, die RAIJINTEK Scylla- oder Phorcys-Kühler an neuere Mainboards anpassen
• Systemwartung, wenn die Originale Montagehardware fehlt oder beschädigt ist
• Kleinreparaturen und Aufarbeitungen von Luft-CPU-Kühllösungen

Wichtige Spezifikationen

• Kompatibilität: LGA-1700-Sockelgeometrie und Abstandshalter-Muster
• Enthaltene Teile: Montagehalterungen, Schrauben, Abstandshalter, Backplate-Komponenten (vollständiger Hardwaresatz für die Installation)
• Material: Metallhalterungen und Hardware mit korrosionsbeständiger Oberfläche
• Passform: speziell für die Verwendung mit RAIJINTEK Scylla- und Phorcys-Luftkühlern entwickelt
• Montagemethode: backplate-gestützte Befestigung mit oberen Schrauben für gleichmäßige Druckverteilung

Anwendung

Schalten Sie das System aus und trennen Sie die Stromversorgung, bevor Sie mit der Installation beginnen. Entfernen Sie den vorhandenen Kühler und reinigen Sie die CPU-Oberfläche. Platzieren Sie dann die Backplate auf der Rückseite des Mainboards und richten Sie sie am LGA-1700-Lochmuster aus. Positionieren Sie die Abstandshalter und befestigen Sie die Montagehalterungen mit den mitgelieferten Schrauben über dem CPU-Bereich. Tragen Sie eine angemessene Menge Wärmeleitpaste auf den CPU-Heatspreader auf, setzen Sie den RAIJINTEK-Kühler in der richtigen Ausrichtung auf die installierten Halterungen und ziehen Sie die Schrauben gleichmäßig über Kreuz an, um einen gleichmäßigen Kontakt zu erreichen. Schließen Sie die Stromversorgung wieder an und überprüfen Sie den Lüfterbetrieb nach dem ersten Start.

Empfehlungen

Verwenden Sie ausschließlich die mitgelieferte Hardware für LGA 1700, um ungleichmäßigen Anpressdruck zu vermeiden. Ziehen Sie die Schrauben nicht zu fest an; ziehen Sie sie schrittweise und abwechselnd an, um Schäden an CPU oder Mainboard zu vermeiden. Überprüfen Sie nach der Installation BIOS und Systemtemperaturen, um korrekten Sitz und thermische Leistung sicherzustellen.
