Frame-Upgrade-Kit Thermal Grizzly TG-CSF-AM5 Aluminium Schwarz

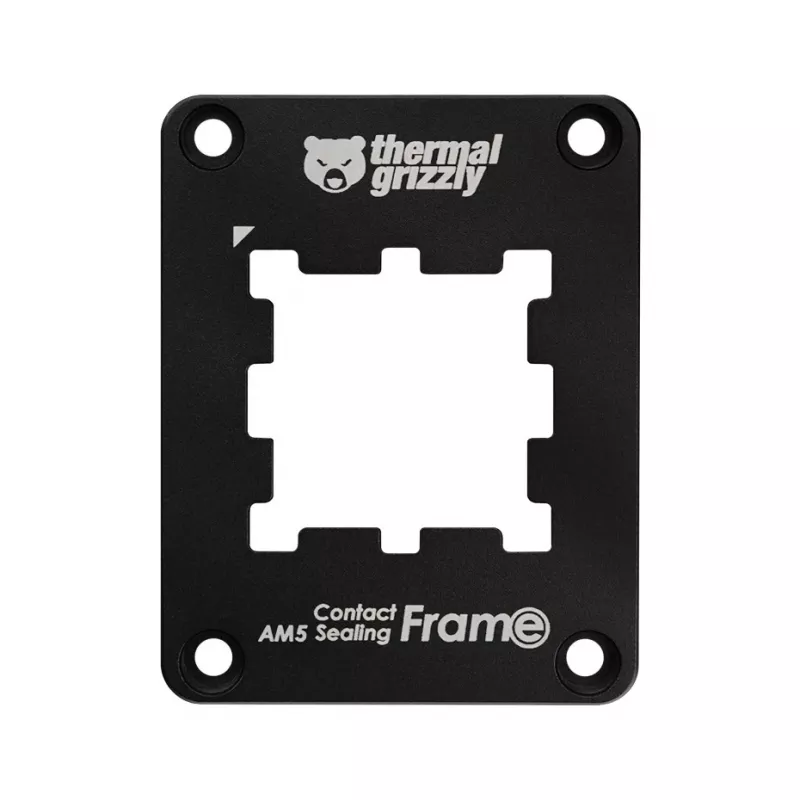

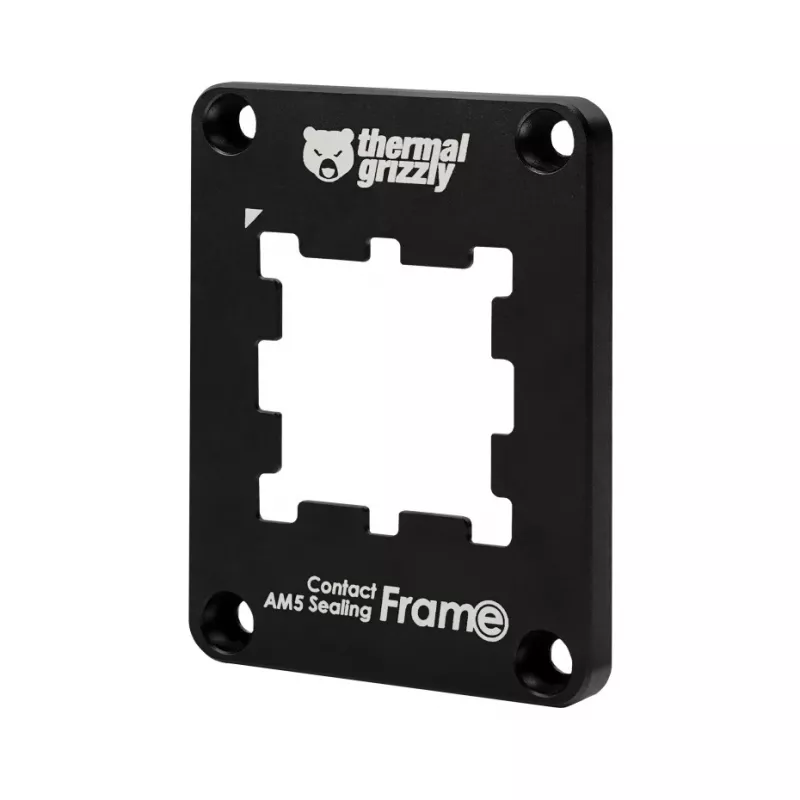

Das Thermal Grizzly TG-CSF-AM5 Aluminium Schwarz ist ein kombinierter Kontaktrahmen und CPU-Schutz, der für AMD Ryzen Prozessoren der Serie 7000 entwickelt wurde. Hergestellt aus eloxiertem Aluminium ersetzt der Rahmen den werkseitigen SAM (Static Alignment Mechanism) auf dem Mainboard und umschließt den Heatspreader der CPU. Eine optionale Silikonschaum-Einlage liegt bei, um freiliegende PCB-Komponenten zu schützen und den Spalt zwischen Heatspreader und Aluminiumrahmen abzudichten.

Vorteile

Die präzisionsgefräste Innenkontur bietet mehrere Kontaktpunkte zum Heatspreader, wodurch der Anpressdruck gleichmäßiger als beim Standard-SAM verteilt wird und ein gleichmäßiger Sitz der CPU auf den Sockelpins gewährleistet wird. Die Aluminiumkonstruktion sorgt für Steifigkeit und Langlebigkeit, während der mitgelieferte Silikonschaum verhindert, dass Wärmeleitpaste oder Flüssigmetall beim Andrücken auf das PCB ungeschützte Prozessorkomponenten erreicht. Der Schaum ist bei Verwendung von Standard-Wärmeleitpaste optional und bei der Verwendung von Flüssigmetall zwingend erforderlich. Der Rahmen wird mit vier Befestigungsschrauben geliefert und verfügt über Markierungen, die eine korrekte Ausrichtung bei der Installation gewährleisten.

Geeignet für

• AMD Ryzen Desktop-Prozessoren der Serie 7000 (AM5-Plattform)
• Anwender, die den Standard-SAM des Mainboards für eine verbesserte Druckverteilung ersetzen
• Builds, bei denen Flüssigmetall aufgetragen wird und ein PCB-Schutz erforderlich ist

Technische Daten

• Modell: Thermal Grizzly TG-CSF-AM5
• Material: Eloxiertes Aluminium
• Farbe: Schwarz

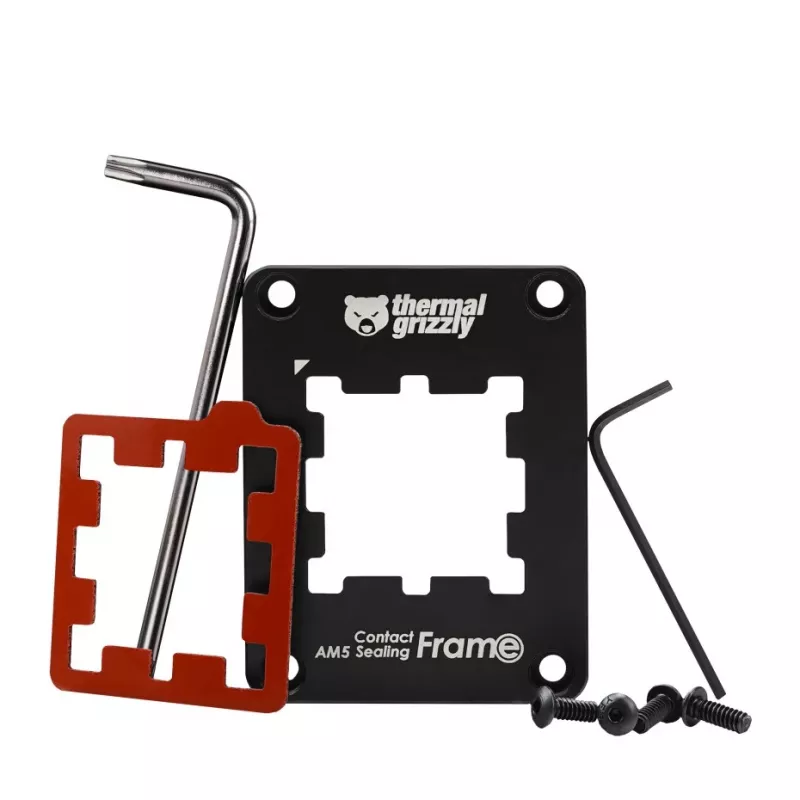

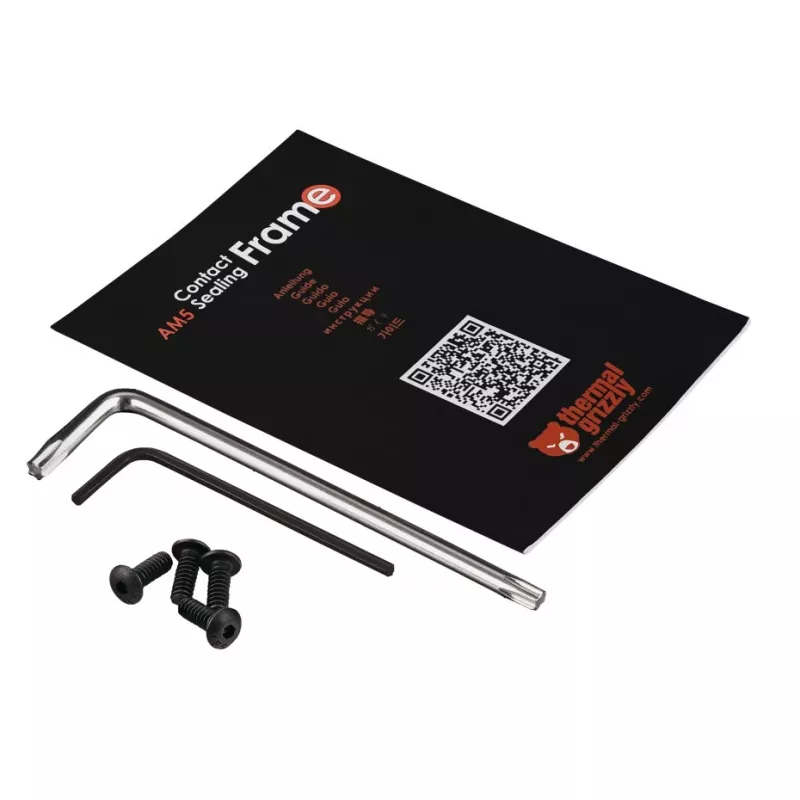

• Lieferumfang: Silikonschaum-Einlage und vier Befestigungsschrauben
• Kompatibilität: AM5-Sockel, kompatibel mit Thermal Grizzly AM5-Backplates

Anwendung

Platzieren Sie den Aluminiumrahmen über dem CPU-Bereich und richten Sie die obere Markierung mit der Ausbuchtung an der nördlichen Kante des Sockels aus; die Ausrichtung ermöglicht die Montage nur in einer Richtung. Falls Sie die Silikonschaum-Einlage verwenden, legen Sie diese unter dem Rahmen auf die Prozessor-Platine, sodass der Schaum beim Anbringen und Festziehen des Rahmens mit den mitgelieferten Schrauben zusammengedrückt wird und eine Dichtung zwischen Heatspreader und Rahmen bildet. Tragen Sie Wärmeleitpaste oder Flüssigmetall gemäß den Anweisungen des Herstellers der Wärmeleitpaste auf den Heatspreader auf. Beachten Sie, dass die Schaumeinlage bei Verwendung von Standard-Wärmeleitpaste optional, bei Verwendung von Flüssigmetall jedoch erforderlich ist.

Empfehlungen

Installieren Sie den Rahmen nur mit der sockelkompatiblen Backplate und den mitgelieferten Schrauben; befolgen Sie stets die Richtlinien des CPU- und Wärmeleitpasten-/Flüssigmetallherstellers, um Schäden am Prozessor und Mainboard zu vermeiden.
